50

Подключение аппаратов

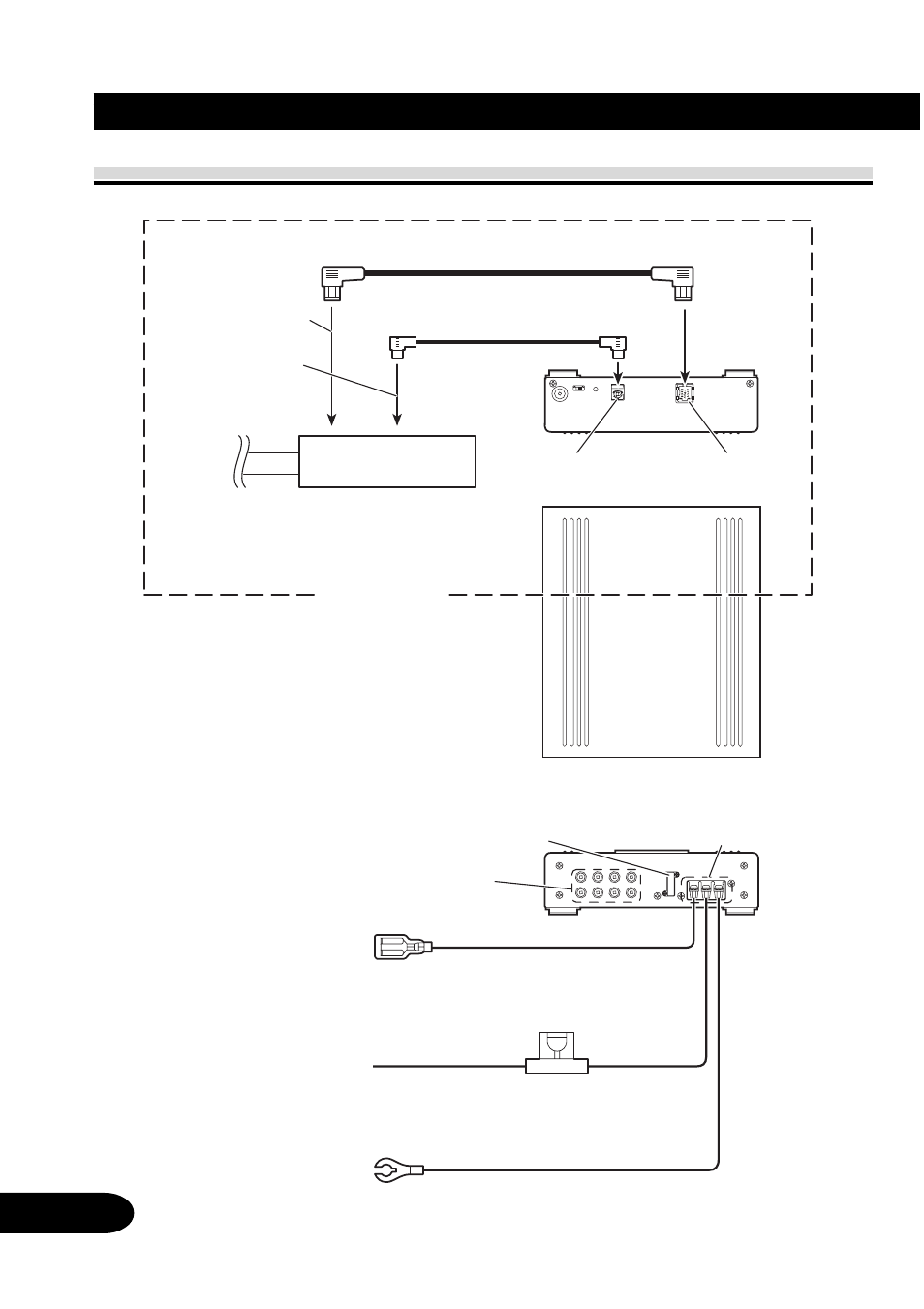

Схема соединений

Кабель IP-BUS

Оптический кабель

К выходу IP-BUS
OUTPUT (черный)

К оптическому
выходу OUTPUT
(черный)

Оптический вход
INPUT (синий)

Вход INPUT
IP-BUS (синий)

Аудио система

Разъем питания
См. раздел «Подключе-
ние питания» на стр. 52.

Предохранитель (4А)

Выход RCA OUTPUT
См. раздел «Подключение
усилителя с входом RCA».

Сине-белый
К разъему управления системы
усилителя мощности (максимум
300 мА, 12 В, постоянный ток).

Желтый
К разъему, к которому питание
подается всегда, независимо от
положения ключа зажигания.

Черный (земля)
К корпусу (металлическому)
автомобиля.

Держатель предохранителя

DEX-P9R
