Установка

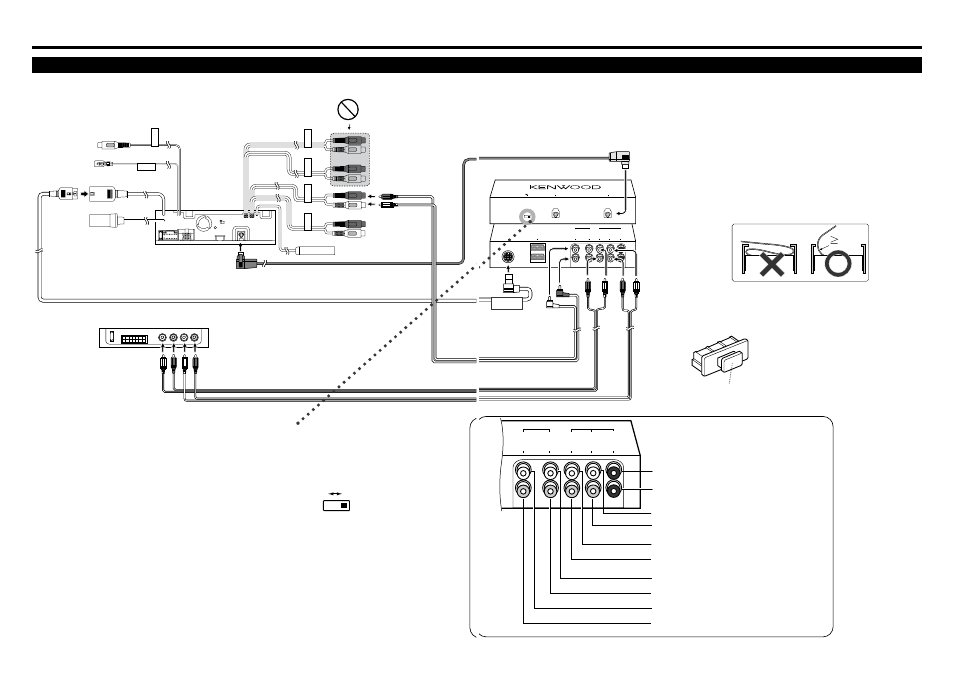

Подключение кабелей к гнездам (другие способы подключения)
FRONT
REAR
NON FADING
AUX IN
VIDEO OUT
PARKING
PROTOCOL SWITCH
BUS OTHER
DIGITAL IN
CD-CH 1
DIGITAL IN
DVD
REAR
R
REAR
L
LINE 1
R
LINE 1
L
(AUX)
FRONT
R
FRONT
L
CENTER
SUBW
TO MZ-BUS
HEAD UNIT
PROTOCOL SWITCH
BUS OTHER
TO OTHER
HEAD UNIT
LINE 2
R
LINE 2
L
OUTPUT
INPUT
REAR
R
REAR
L
LINE 1
R
LINE 1
L
(AUX)
FRONT
R
FRONT
L
CENTER
SUBW
LINE 2
R
LINE 2
L
OUTPUT
INPUT
30R
TO
DSP UNIT
KDS-P901
DVD-проигрыватель & ресивер:
Z910DVD/Z920DVD/KDV-Z93/KDV-Z940/KDV-Z960
ЗАМЕЧАНИЕ
Оставляйте выходные гнезда
ресивера открытыми.
DVD-ресивер
(Черный)
Соединительный кабель (6 м: принадлежность (7))
Усилитель (поставляется
вместе с DVD-ресивером)
Аудиокабель (поставляется
в комплекте с DVD-ресивером)
ПРЕДОСТЕРЕЖЕНИЕ
Установите переключатель PROTOCOL SWITCH в положе-
ние «OTHER». После изменения положения переключателя
выполните сброс параметров управляющего устройства.
Ничего не подключайте к шине BUS.
Оптический кабель
(6 м: принадлежность (4))
(Зеленый)
(лицевая сторона)
(тыльная сторона)
Аудиокабель (6 м: принад-
лежность (8))
ПРЕДОСТЕРЕЖЕНИЕ
При использовании оптического соединительного
кабеля складывайте кабель кольцами радиусом
не менее 30 мм.
Если Вы будете складывать оптический кабель
кольцами меньшего радиуса, оптические волокна
внутри кабеля могут быть повреждены. При уста-
новке DVD-проигрывателя в автомобиле убеж-
дайтесь в том, что оптический кабель не прижат
между DVD-проигрывателем и корпусом автомо-
биля.
ЗАМЕЧАНИЕ
Не снимайте защитные крышки с неис-
пользуемых гнезд шины BUS.
Защитная крышка
KDS-P901 (тыльная сторона)
Выход канала сабвуфера
Выход центрального канала
Выход фронтального левого канала (белый)
Выход фронт.правого канала (красный)
Выход тылового левого канала (белый)
Выход тылового правого канала (красный)
Вход левого канала 1 (белый)
Вход правого канала 1 (красный)
Вход левого канала 2 (белый)
Вход правого канала 2 (красный)
