Установка – Инструкция по эксплуатации Kenwood KDS-P901
Страница 3
6
3
DIGITAL IN
CD-CH 1
DIGITAL IN
DVD
REAR
R
REAR
L
LINE 1
R
LINE 1
L
(AUX)
FRONT
R
FRONT
L
CENTER
SUBW
T
H
LINE 2
R
LINE 2
L
OUTPUT
INPUT
FM /AM
ANTENNA
AV INPUT
AV INPUT
L
R
L
R
1
2
VIDEO
VIDEO
FRONT
REAR
PREOUT
NON-FAD
AV OUTPUT
POWER
TO MONITOR UNIT
L
R
L
R
VIDEO
L
L
L
R
R
R
30R
REAR
R
REAR
L
LINE 1
R
LINE 1
L
(AUX)
FRONT
R
FRONT
L
CENTER
SUBW
LINE 2
R
LINE 2
L
OUTPUT
INPUT
PROTOCOL SWITCH
BUS OTHER
(Зеленый)
(Зеленый)
(Лицевая сторона)
(Тыльная сторона)
Аудиокабель (6 м: принадлежность (8))
Ресивер (тыльная сторона)
Оптический кабель (в комплекте с C929)
ПРЕДОСТЕРЕЖЕНИЕ
При использовании оптического соединительного
кабеля складывайте кабель кольцами радиусом не
менее 30 мм.
Если Вы будете складывать оптический кабель коль-
цами меньшего радиуса, оптические волокна внутри
кабеля могут быть повреждены. При установке DVD-
проигрывателя в автомобиле убеждайтесь в том, что
оптический кабель не прижат между DVD-проигры-
вателем и корпусом автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Установите переключатель PROTOCOL SWITCH в
положение «BUS». После изменения положения
переключателя выполните сброс параметров управ-
ляющего устройства.
Ничего не подключайте к гнезду «TO OTHER HEAD
UNIT».
ЗАМЕЧАНИЕ
Оставляйте выходные гнезда ресивера открытыми.
Выход канала сабвуфера
KDS-P901 (тыльная сторона)
Выход центрального канала
Выход фронтального левого канала (белый)
Выход фронтального правого канала (красный)
Выход тылового левого канала (белый)
Выход тылового правого канала (красный)
Вход левого канала 1 (белый)
Вход правого канала 1 (красный)
Вход левого канала 2 (белый)
Вход правого канала 2 (красный)

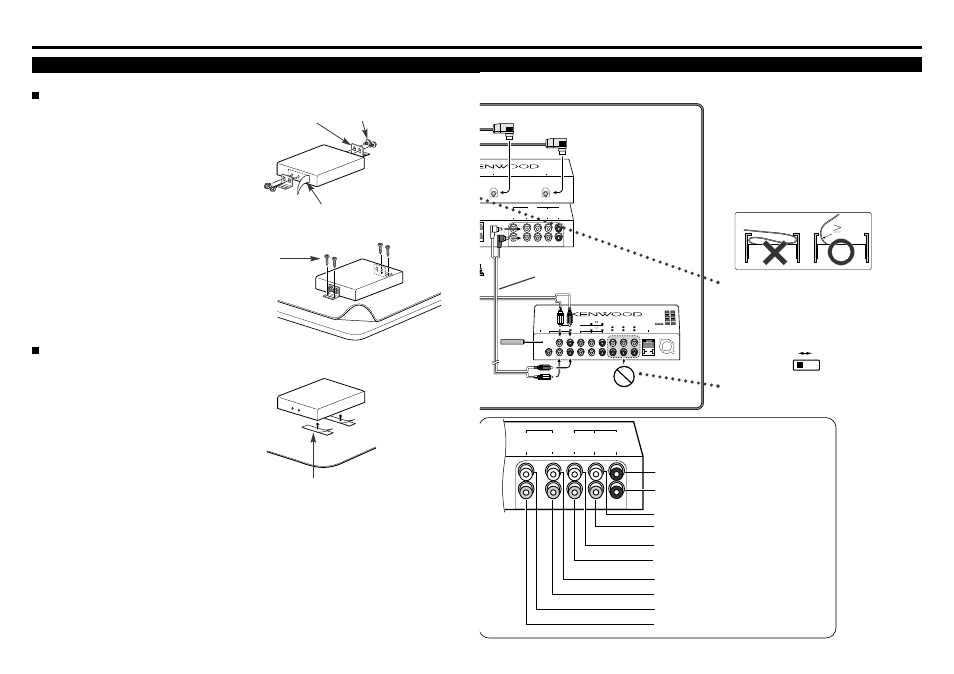

Установка
Установка
Крепление к панели
1 Снимите предупреждающую наклейку и с обеих
сторон KDS-P901 прикрепите скобы крепления, вос-
пользовавшись шурупами (М4х8 мм).
ПРЕДОСТЕРЕЖЕНИЕ
Для крепления KDS-P901 используйте шурупы, по-
ставляемые в комплекте. Использование других шуру-
пов может привести к неправильному функционирова-
нию устройства.
2 Используйте саморезы (диаметр 4 мм, 16 мм) для
крепления скрытого блока к аудиопанели.
Крепление к напольному коврику
Снимите защитные полоски с «липучек», прикрепите
их к дну скрытого блока и закрепите на коврике.
ПРЕДОСТЕРЕЖЕНИЕ
Пожалуйста, не устанавливайте процессор вблизи
задней полки, багажника или других важных компо-
нентов. В противном случае вследствие механичес-
кого воздействия на усилитель люди могут получить
серьезные травмы.
Для крепления должны использоваться саморезы.
(Крепление с помощью «липучек», несмотря на свою
легкость, может выдерживать серьезные механичес-
кие воздействия).
Болты (М4х8 мм)
(Принадлежность (3))
Скобы крепления
(принадлежность (2))
Предупреждающая наклейка
Саморезы (16 мм,
диаметр 4 мм)
(принадлежность (5))
«Липучки» (принадлежность (6))
