Страница 8: Соедините провода с клеммами
8

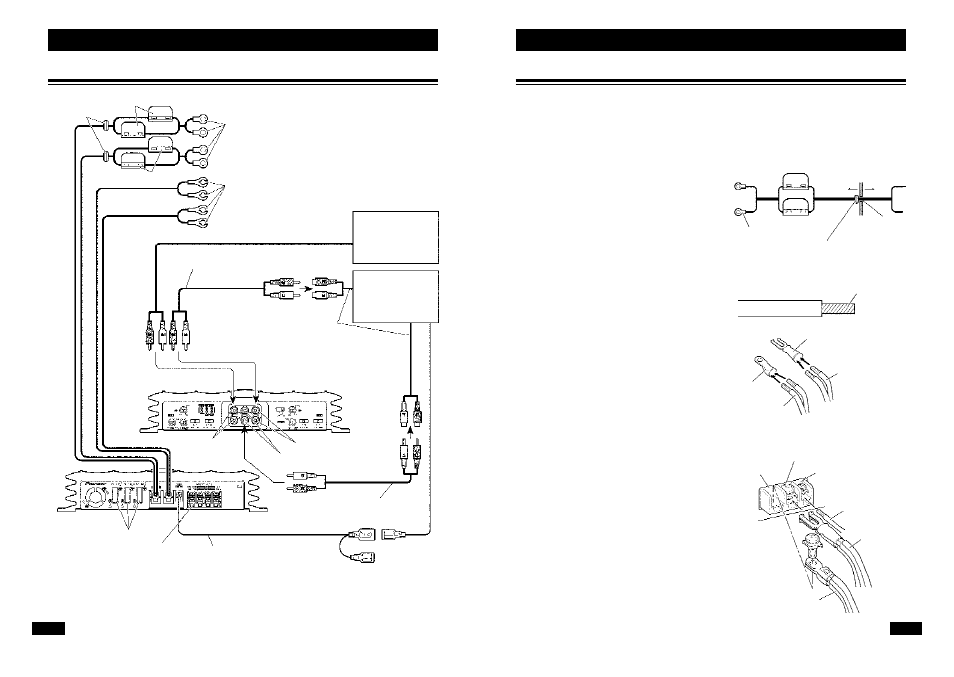

Схема соединений
Предохранитель
(30 А) х 2
Уплотняющее
кольцо
Предохранитель
(30 А) х 2
Специальный провод красного цвета для соединения
с батареей [RD-233] (продается отдельно).
После выполнения всех соединений усилителя, подключи-
те провод питания усилителя к положительной («+») клем-
ме батареи.
Провод заземления (черного цвета) [RD-233] (продается
отдельно).
Соедините с металлической деталью корпуса или шасси.
Вход RCA
Усилитель
с входными
разъемами RCA
Внешний выход
Подробное описание соединения вхо-
дов RCA каналов «A» è «B» имеется в
разделе «Подключение проводов гром-
коговорителей и входных разъемов»
Соединительные провода с штыревыми
разъемами RCA (продаются отдельно)
Автомобильная
стереосистема
с выходными
разъемами RCA
Передняя панель
Выходные
гнездовые
разъемы RCA
Входные гнездовые
разъемы RCA канала «B»
Входные гнездовые разъемы RCA
канала «A»
Соединительные провода с штыревыми
разъемами RCA (продаются отдельно)
Предохранители (30 А) х 3
Клеммы выходов громкоговорителей
Подробные инструкции по подклю-
чению громкоговорителей имеются в
разделе «Подключение проводов гром-
ко-говорителей и входных разъемов»
Задняя панель
Провод дистанционного управления
системой (продается отдельно)
Штыревой контакт данного провода соединяется с клеммой дистанц.
управления системой, расположенной на автомобильной стереосистеме
(«SYSTEM REMOTE CONTROL»). Гнездовой контакт можно соеди-
нить с клеммой управления реле автоматической антенной. Если в авто-
мобильной стереосистеме отсутствует клемма дистанционного управле-
ния системой, то соедините штыревой контакт к клемме питания
(положительный полюс батареи) через замок зажигания.
9
Подключение устройства
Клемма «GND»
[масса]
Клемма питания
(к батарее)
Клемма дистанционного
управления системой
Провод дистанционного
управления системой
Провод заземления
[масса]
Положитель-
ная клемма
батареи
Предохранитель
(30 А)
Предохранитель (30 А)
Отсек
двигателя
Салон
автомобиля
Просверлите
в корпусе автомо-
биля отверстие
диаметром 14 мм
Вставьте резиновое
уплотнительное
кольцо в стенку
корпуса автомобиля.
Скрутить
Наконечник
Наконечник
Провод заземления
(масса)
Провод питания
(к батарее)
Провод питания (к батарее)
Соединение с клеммой питания
l
Всегда используйте специальный провод красного цвета для подключения пи-
тания и провод для соединения с массой ([RD-223] х 2), которые продаются от-
дельно. Соедините провод питания усилителя к положительной клемме («+»)
аккумуляторной батареи, а провод заземления - с корпусом автомобиля.
1. Проложите провод питания из
моторного отсека в салон авто-
мобиля.
l
После выполнения всех остальных
соединения усилителя, соедините
клемму питания усилителя специ-
альным проводом с положительной
(«+») клеммой батареи.
2. Скрутите очищенные от изоля-
ции концы провода питания,
провода заземления и провода
дистанционного управления
3. Наденьте на концы проводов
монтажные наконечники. На-
конечники приобретаются от-
дельно.
l
Для закрепления монтажных нако-
нечников на проводах используйте
плоскогубцы и т.п.
4. Соедините провода с клеммами.
l
Надежно закрепите провода в клем-
мах винтами.
