7
Подключение устройства
ОСТОРОЖНО:
l
Для предотвращения возможного поражения электрическим током или короткого замыка-
ния отсоедините клемму («-») отрицательного полюса аккумуляторной батареи.
l
Места соединения проводов закрепите зажимами или изоляционной лентой. Для защиты прово-
дов в местах соприкосновения с металлическими деталями обмотайте их изоляционной лентой.
l
Не прокладывайте провода в местах, где они могут подвергнуться сильному нагреву, например у
выпускных отверстий системы отопления салона. Изоляция проводов в результате сильного на-
грева может разрушиться, что приведет к короткому замыканию на корпус автомобиля.
l
Следите за тем, чтобы провода не соприкасались с подвижными деталями конструкции
автомобиля, такими как детали механизма переключения передач, ручного (стояночно-
го) тормоза или регулировки положения сидений.
l
Не укорачивайте провода. Если это сделать, то цепь защиты может не выполнить свою
функцию в случае необходимости.
l
Не подавайте питание на какое-либо устройство, удаляя изоляцию с провода, по которому пода-
ется питание на данное устройство, и подключаясь к этому проводу. Такое подключение может
привести к превышению допустимой нагрузки по току для данного провода и его перегреву.
Чтобы предотвратить повреждение
l
Не замыкайте провод громкоговорителя непосредственно на корпус и не соединяйте вместе
провода с отрицательных («-») выводов нескольких громкоговорителей.
l
Данное устройство предназначено для установки в автомобилях с напряжением бортовой сети 12 В
и замыканием отрицательного полюса батареи на массу. Перед установкой устройства в автомо-
биль скорой помощи, грузовой автомобиль или автобус, проверьте напряжение батареи.
l
Если автомобильная стереосистема длительное время остается включенной при выклю-
ченном двигателе или при двигателе, работающем на холостых оборотах, то аккумуля-
торная батарей может разрядиться.
l
Если провод дистанционного управления усилителя соединен с бортовой сетью питания
через ключ зажигания (12 В постоянного тока), то усилитель будет включен все время,
когда включено зажигание - независимо от того, включена автомобильная стереосистема
или нет. По этой причине, если двигатель не работает или работает на холостых оборо-
тах, батарея может разрядиться.
l
Громкоговорители, подключаемые к усилителю, должны соответствовать стандартам, пере-
численным в таблице. Если громкоговорители не будут соответствовать требуемым характе-
ристикам, то они могут загореться, задымиться или повредиться. Импеданс громкоговорите-
лей должен лежать в пределах от 1 до 8 Ом. Но при двухканальном или другом мостовом
соединении импеданс громкоговорителей должен лежать в пределах от 2 до 8 Ом.
l
Приобретаемый отдельно провод питания усилителя должен прокладываться как можно
дальше от проводов громкоговорителей. Провод питания, провода громкоговорителей,
провод заземления и сам усилитель должны располагаться как можно дальше от антен-
ны, антенного провода и приемника.
l
Провода, поставляемые с данным устройством и провода для других устройств, име-
ющие одинаковое назначение, могут отличаться цветом изоляции. При соединении
данного изделия с другими устройствами пользуйтесь инструкциями по установке,
описанными в руководствах пользователю, прилагаемых к обоим устройствам. Со-
единяйте провода, имеющие одинаковое назначение.
Канал громкоговорителя
Тип громкоговорителя
Питание
Сабвуфер
Номинальный сигнал на входе: минимум 95 Вт
Четырехканальный
Другие громкоговорители, кроме сабвуфера
Максимальный сигнал на входе: минимум 150 Вт
Сабвуфер
Номинальный сигнал на входе: минимум 330 Вт
Двухканальный
Другие громкоговорители, кроме сабвуфера
Максимальный сигнал на входе: минимум 500 Вт
Сабвуфер
Номинальный сигнал на входе: минимум 95 Вт
Трехканальный выход
громкоговорителя A
Другие громкоговорители, кроме сабвуфера
Максимальный сигнал на входе: минимум 150 Вт
Сабвуфер
Номинальный сигнал на входе: минимум 330 Вт
Трехканальный выход
громкоговорителя B
Другие громкоговорители, кроме сабвуфера
Максимальный сигнал на входе: минимум 500 Вт
10

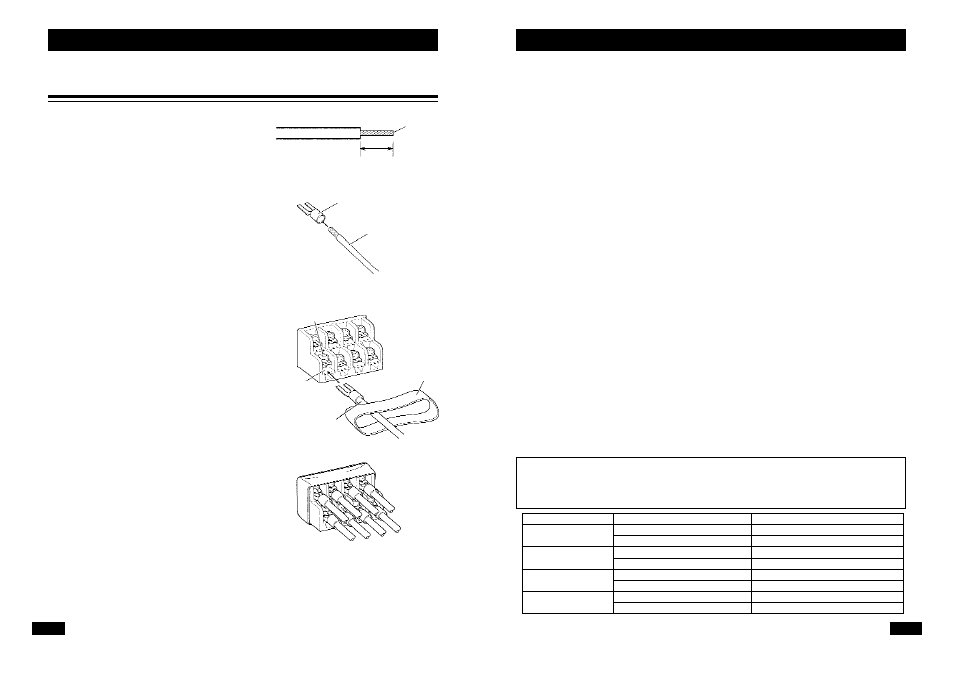

Подключение проводов к клеммам выходов
громкоговорителей
1. Очистите от изоляции на дли-
ну 10 мм концы проводов под-
ключения громкоговорителей и
скрутите их, используя для это-
го плоскогубцы или кусачки.
2. Наденьте на концы проводов
наконечники. Наконечники
приобретаются отдельно.
l
Для монтажных наконечников на
проводах используйте плоскогубцы
и т.п.
3. Соедините провода громкого-
ворителей с клеммами выходов
громкоговорителей усилителя.
l
Пропустите провода через ленточ-
ное кольцо, прикрывающее контак-
тную колодку, и вставьте в клеммы.
l
Прочно закрепите провода в клем-
мах винтами.
4. Наденьте защитную ленту.
Клеммные винты
Наконечник
Скрутить
10 мм
Провод громкоговорителя
Клеммы выходов
громкоговорителей
Защитная
лента
Провод
громкоговорителя
