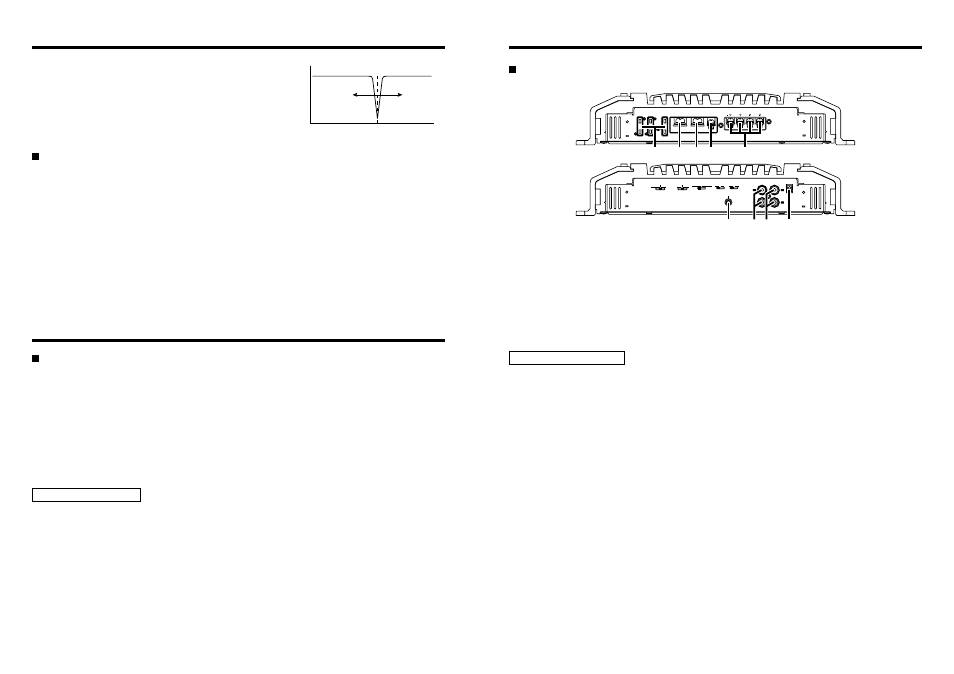

Режекторный фильтр
Подключение
Акустические характеристики салона автомобиля являются
источниками частотных колебаний, вызванных резонансом или
звуковыми помехами, вызванными стоячими волнами на опре-
деленных частотах. Фильтр отсечения диапазона частот позво-
ляет решить проблемы резонанса или звуковых помех с мини-
мальным влиянием на качество звука. Это связано с тем, что
данный фильтр отсекает только частоты, вызывающие резонанс
и стоячие волны.
0 дБ
Частота
Метод настройки:
Режекторный фильтр отсекает только ограниченное количество частот, чтобы минимизировать влияние на
качество звука. Таким образом, эффект воздействия этого фильтра не может быть достигнут до тех пор, пока
не будут точно установлены частот среза, равные частотам, вызывающим резонанс и стоячие волны.
Режекторный фильтр может быть настроен на слух, но мы рекомендуем Вам использовать генератор звукового
сигнала или анализатор спектра с возможностью точного измерения частоты для настройки.
- Настройка с помощью генератора сигнала:
Подайте на усилитель синусоиду и, варьируя частоту, найдите частоты, на которых салон автомобиля
начинает резонировать или возникает увеличение громкости (возникает стоячая волна), и установите
регулятор B.R.F. FREQUENCY в положение, в котором исчезает резонанс и стоячие волны.
- Настройка с помощью анализатора спектра:
Подайте на усилитель белый шум (звук, в котором все частотные составляющие обладают одинаковым
уровнем), по анализатору спектра найдите пиковую частоту и установите регулятор B.R.F. FREQUENCY в
положение, при котором исчезает пиковый уровень сигнала.
Подключение
Процедура установки
Т.к. в зависимости от используемых приложений существует значительное количество возможных настроек
и подключений, внимательно прочтите инструкцию по эксплуатации, чтобы правильно выбрать настраива-
емые параметры и способ подключения.
1. Извлеките ключ зажигания и отсоедините провод от отрицательной клеммы (-) аккумулятор, чтобы
предотвратить возникновение короткого замыкания.
2. Настройте усилитель в соответствии с планируемым применением.
3. Подключите входные и выходные кабели ко всем устройствам системы.
4. Подсоедините кабели подключения акустических систем.
5. Подключите провод подачи питания, провод управления питанием и провод заземления в указанном
порядке.
6. Установите усилитель в автомобиль.
7. Подключите провод к отрицательной клемме аккумулятора.
2
ПРЕДУПРЕЖДЕНИЕ
- Если звук не воспроизводится нормально, немедленно выключите питание и проверьте подключения.
- Перед изменением положения любого переключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте провода на предмет короткого замыкания, а затем замените
предохранитель на новый с такими же параметрами.
- Убедитесь в том, что нет неподключенных проводов и разъемов, прикасающихся к корпусу автомобиля.
Чтобы предотвратить короткое замыкание, не снимайте изоляцию с кончиков неподключенных кабелей или
разъемов.
- Подключите кабели акустических систем к соответствующим акустическим системам по отдельности.
Прикосновение провода отрицательной (-) полярности или провода заземления акустических систем к
корпусу автомобиля может привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том, что электрическое оборудование (стоп-сигналы, сигналы
поворота и стеклоочистители) функционирует нормально.
Гнезда подключения
REVERSE
NORMAL
PHASE
BAND REJECT
–12dB
–6dB
OFF
B.M.S.
+12dB
OFF
REMOTE
INFRASONIC
25Hz
15Hz
ON
OFF
GND
LINE OUT
EXT.AMP.CONT.
LINE IN
L
R
L
R
25
25
25
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(25Ax3)
^
(
& *
!
@ # $
%
(11) Предохранитель (25 А х 2)
(12) Контакт подключения к аккумулятору
(13) Контакт заземления
(15) Выходные гнезда на акустические си-
стемы
Т.к. данный усилитель позволяет подключать акус-
тические системы с минимальным сопротивлением
2 Ом, подключайте к этим гнездам акустические
системы с сопротивлением не менее 2 Ом.
2
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустичес-
ких систем должен быть не менее максимального
уровня выходного сигнала усилителя. В противном
случае могут возникнуть неисправности.
(16) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA
и проводом заземления подключайте провод зазем-
ления к этому контакту.
(17) Гнездо линейного входа LINE IN
(18) Гнездо линейного выхода LINE OUT
(14) Гнездо управления питанием усилителя
Используется для управления включением/выключе-
нием усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это
гнездо ко всем компонентам системы.
(19) Гнездо EXT.AMP.CONT (управление вне-
шним усилителем)
Управляет системой B.M.S. Могут использоваться
только головные устройства Kenwood, выпускаемые
с 1999 года и позже, оснащенные проводом EXT.CONT/
EXT.AMP.CONT.
ЗАМЕЧАНИЕ
Существуют ситуации, когда из-за типа и длины
соединительного кабеля управление может быть не-
возможным.
