Управление системой B.M.S.
с головного устройства Kenwood (B.M.S.:
Система управления низкими частотами)
Когда переключатель B.M.S. установлен в положе-
ние REMOTE, степень усиления низких частот и
частота среза могут быть отрегулированы с голов-
ного устройства KENWOOD.
- Усиление низких частот
Дисплей головного Значение
устройства
«Flat»/»OFF»/»1"
Усиление НЧ выключено
«+6»/ «1»/»2"
Усиление +6 дБ
«+12»/ «2»/»3"
Усиление +12 дБ
«+18»/ «3»/»4"
Усиление +18 дБ
- Частота среза
Дисплей головного Значение
устройства
«Normal»
Значение, установленное
с помощью ручки
B.M.S. FREQUENCY
«Low»
Центральная частота
на 20-30% меньше.
ЗАМЕЧАНИЕ
Для ознакомления с процедурой управления систе-
мой BMS с головного устройства обратитесь к
инструкции по эксплуатации головного устройства.
Существуют ситуации, когда Вы не можете устанав-
ливать усиление +18 дБ и регулировать частоту
среза.
Снятие крышки
Прямоугольный ключ
Затягивать
Ослаблять
Индикатор (10)
Данный индикатор информирует Вас о состоянии
усилителя и возникновении сбоев в работе (функция
защиты).
- Индикатор светится или цвет индикатора
изменяется по порядку
Усилитель работает в нормальном режиме.
ЗАМЕЧАНИЕ
Цвет свечения индикатора может быть выбран Вами
с помощью кнопки V-COLOR.
- Индикатор мигает синим цветом
. Во время работы усилителя.
- Когда выполняется управление системой B.M.S.
непосредственно с усилителя или головного уст-
ройства
- Индикатор мигает желтым цветом
Если напряжение питания меньше 11 В.
ЗАМЕЧАНИЕ
Причина может заключаться в следующем:
- Разряжен аккумулятор автомобиля.
- Емкость аккумулятора слишком мала.
- Поврежден или изношен провод аккумулятора.
- Провод аккумулятора слишком маленький или слиш-
ком длинный и не позволяет пропускать через себя
достаточный ток.
- Индикатор мигает фиолетовым цветом
Произошел сбой в работе усилителя и постоянный
ток попал на выход на акустические системы.
ЗАМЕЧАНИЕ
Выключите питание усилителя и отключите систему
защиты. Если индикатор не перестанет мигать, об-
ратитесь к дилеру KENWOOD.
- Индикатор мигает красным цветом
Перегрев внутренних компонентов усилителя.
- Индикатор мигает зеленым цветом
. Короткое замыкание кабелей подключения акусти-
ческих систем.
. Выход на акустические системы контактирует с
«землей» автомобиля.

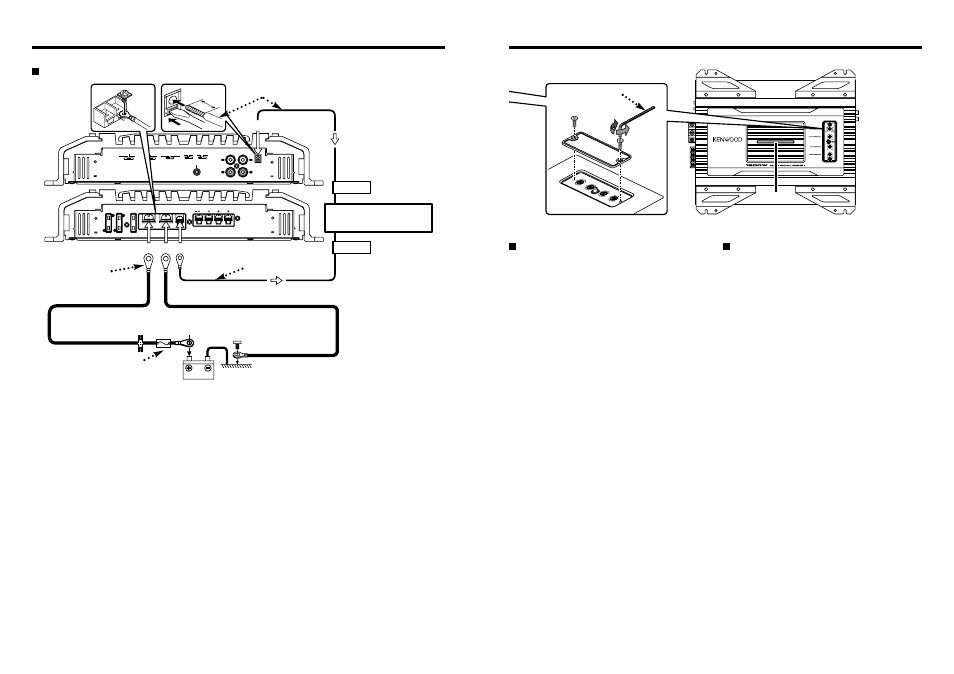

Подключение
REVERSE
NORMAL
PHASE
BAND REJECT
–12dB
–6dB
OFF
B.M.S.
+12dB
OFF
REMOTE
INFRASONIC
25Hz
15Hz
ON
OFF
GND
LINE OUT
EXT.AMP.CONT.
LINE IN
L
R
L
R
25
25
25
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(25Ax3)
P.CONT.
@ # $
(
EXT.CONT.
2
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызванное коротким замыканием проводов, подключайте предох-
ранитель или прерыватель вблизи положительной (+) клеммы аккумулятора.
Электропроводка
- Подключайте провод непосредственно к аккумулятору. Если провод будет подключен к жгуту проводов
автомобиля, это может привести к перегоранию предохранителей.
- Если во время работы двигателя в акустических системах прослушиваются шумы, подключите линейный
фильтр защиты от шума (приобретается дополнительно) к каждому проводу аккумулятора.
- Не допускайте непосредственного контакта провода с краем металлической пластины, когда используются
гроверы.
- Подключайте провод заземления к металлической части шасси автомобиля, которая действует как
электрический проводник на отрицательную (-) клемму аккумулятора. Не включайте питание, если не
подсоединен провод заземления.
- Устанавливайте защитный предохранитель в сетевой кабель вблизи аккумулятора. Защитный предохра-
нитель должен быть рассчитан на ток, аналогичный току усилителя, или немного больше.
- В качестве провода питания и заземления используйте огнестойкий провод, рассчитанный на ток больше
тока предохранителя. (Используйте провод сечением 14 кв.мм (AWG6) или более).
- Если Вы планируете использовать более одного усилителя мощности, используйте провод подачи питания
и защитный предохранитель, рассчитанные на ток больше, чем общий максимальный ток потребления каждого
усилителя.
Гнездо управления внешним усилителем EXT.AMP.CONT (19)
1. Снимите с кончика провода около 11 мм изоляции.
2. Нажав на кнопку снятия блокировки с помощью отвертки, вставьте провод.
Подключение провода подачи питания
Сечение провода подключения
- Если сплошной провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
- Если многожильный провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
Клемма подключения*
11 мм
Провод аккумулятора*
Защитный предохранитель*
Аккумулятор
Провод заземления*
Удлинительный провод*
Провод управления
внешним усилителем
(розовый/черный)
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления
питанием (синий/белый)
* Принадлежности, которые могут быть приобретены в магазине.
