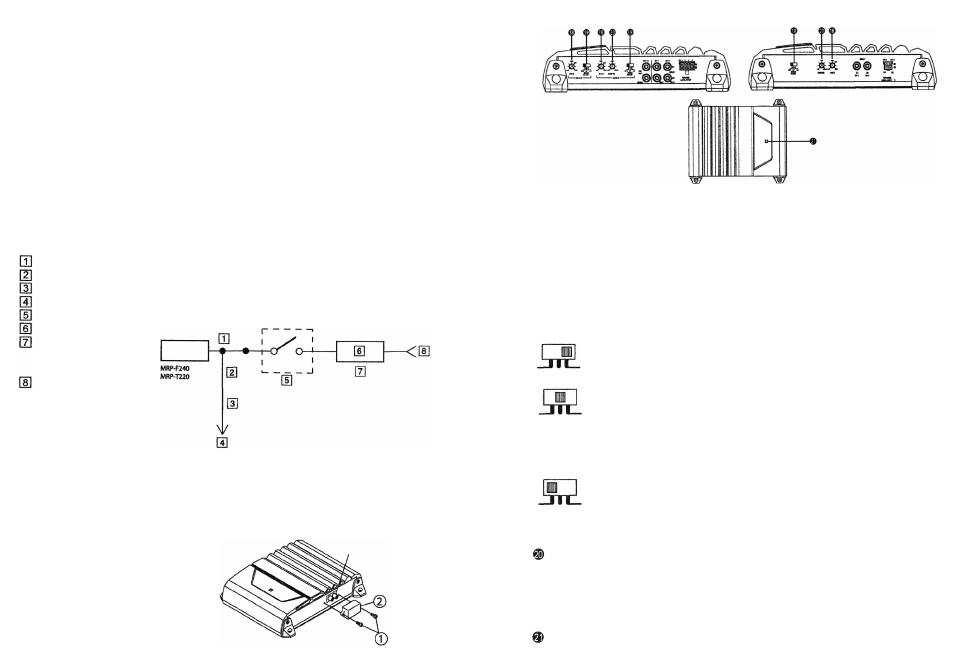

Инструкция по эксплуатации Alpine MRP-T220 RU
Страница 6
в. Провод автоматической антенны на головном аппарате активизируется выходным
сигналом логического уровня (+) 5 В, отрицательным триггером (заземляющего типа)
или не поддерживает рабочее напряжение (+) 12 В при подсоединении к другому
оборудованию в дополнение к автоматической антенне. В том случае, если имеет
место одно из вышеперечисленных состояний, необходимо подключить провод
дистанционного включения MRP-F240/MRP-T220 к переключаемому источнику питания
(зажиганию) вашего автомобиля. Установите предохранитель номиналом ЗА как
можно ближе к отводу от замка зажигания. При использовании данной схемы
подсоединений включение MRP-F240/MRP-T220 и его работа будет осуществляться
синхронно с включением и работой системы зажигания автомобиля.
В случае, если данная схема работы вас не удовлетворяет, последовательно с
упомянутым выше предохранителем номиналом ЗА можно подсоединить однополюсный
переключатель (SPST). Данный переключатель будет впоследствии использоваться для
включения и выключения MRP-F240/MRP-T220. Этот переключатель следует установить
таким образом, чтобы максимально облегчить к нему доступ водителя.
Всегда проверяйте, выключен ли переключатель после выключения зажигания
автомобиля.
В противном случае усилитель останется включенным, что приведет к разрядке
аккумуляторной батареи.
Синий / Белый
Автоматическая антенна
Провод дистанционного включения
К проводам дистанционного включения других компонентов Alpine
Однополюсный переключатель (SPST) (приобретается дополнительно)
Предохранитель (ЗА)
Установите как можно
ближе к отводу от
замка зажигания
Замок зажигания
Рис. 3
МОНТАЖ КРЫШКИ ДЛЯ RCA-РАЗЪЕМОВ
• Надлежащую защиту и изоляцию RCA-терминала можно осуществить путем монтажа
крышки для RCA-разъемов на основном аппарате после его инсталляции.
• Монтаж крышки для RCA-разъемов следует выполнять по завершении всех
необходимых подсоединений и проверки работоспособности аппарата.
Способ подсоединения:
С помощью 2-х прилагаемых крепежных
винтов (1) закрепите входящую в
комплект поставки крышку (2).
(MRP-T220)
RCA-терминал
Рис. 4
MRP-F240
MRP-T220
Рис. 5
УСТАНОВКИ ПЕРЕКЛЮЧАТЕЛЕЙ
Регулировка усиления входного сигнала
Установите ручку регулировки усиления входного сигнала на MRP-F240/MRP-T220 в
минимальное положение (4V). Загрузив в головной аппарат аудиокассету с громкой
музыкой или, что предпочтительнее, CD, постепенно увеличивайте уровень громкости
на головном аппарате до появления помех. Затем уменьшите уровень громкости на
1 единицу. После этого вы можете постепенно увеличивать коэффициент усиления
усилителя до появления звуковых помех из акустических систем.
Селекторный переключатель разделительного фильтра
а) Установите переключатель в положение «LP», если к усилителю
подключен сабвуфер. В этом случае для всех частот, расположенных
выше точки разделения, значение крутизны частотной характеристики
затухания сигнала будет установлено в 18 дБ/окт.
б) В том случае, если для работы ВЧ/СЧ акустических систем используется
усилитель, установите переключатель в положение «HP». Для всех частот,
расположенных ниже точки разделения, значение крутизны частотной
характеристики затухания сигнала будет установлено в 18 дБ/окт.
ПРИМЕЧАНИЕ:
В этом случае функция коррекции нижних частот («Bass EQ»)
недоступна.
в) При использовании в качестве нагрузки усилителя широкополосных
акустических систем установите переключатель в положение «OFF»
(Выкл.). В этом случае на выходе акустических систем мы будет иметь
полнодиапазонную ширину полосы частот без ослабления ВЧ и НЧ
диапазонов.
OFF HP LP
OFF HP LP
Ручка коррекции нижних частот
Используется для регулировки нижних частот в соответствии с предпочтениями
пользователя в диапазоне Од Б * +12дБ.
ПРИМЕЧАНИЕ:
В случае установки селекторного переключателя разделительного фильтра в
положение «HP» функция коррекции нижних частот («Bass EQ») недоступна.
Индикатор питания
Загорается при включении питания, гаснет при отключении питания.
OFF HP LP
