Инструкция по эксплуатации Alpine MRP-T220 RU
Страница 3

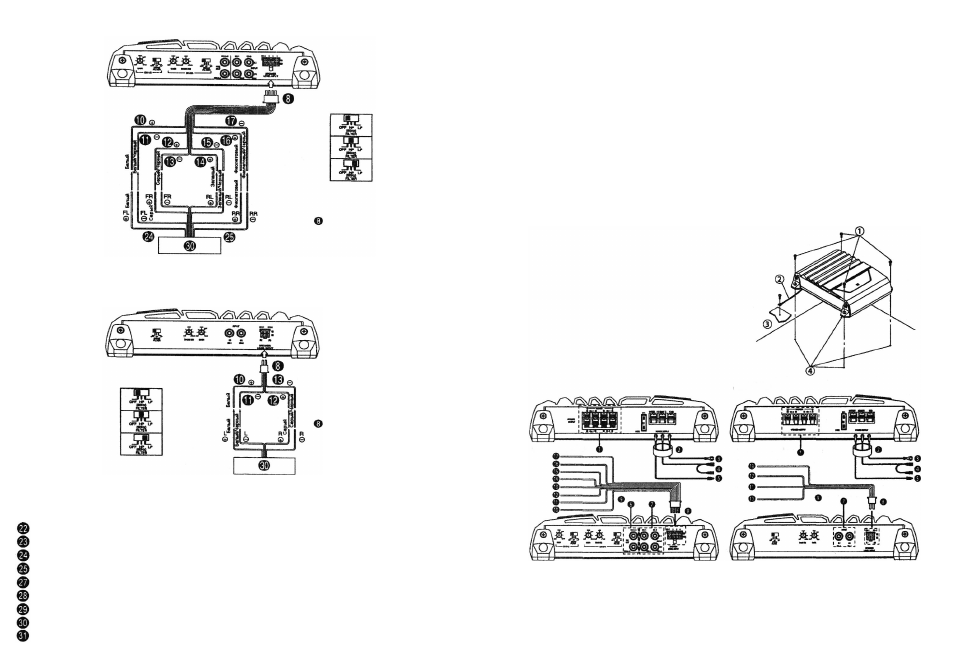

Рис. 10
Кабели для подклю-
чения к акустическим
системам
• См. стр. 5
• MRP-T220
(Правая часть)
Кабели для подклю-
чения к акустическим
системам
• См. стр. 5
Рис. 11
* Используйте либо линейные RCA-входы, либо разъемы для подключения
акустических систем. Одновременное использование обеих схем подсоединений не
допускается.
Y-адаптер (приобретается дополнительно)
RCA кабель-удлинитель (приобретается дополнительно)
Фронтальный канал
Тыловой канал
Тыловые АС
Фронтальные АС
Акустические системы
Головной аппарат и т.п.
Прочие усилители
10
ИНСТАЛЛЯЦИЯ
Вследствие высокой выходной мощности усилителя MRP-F240/MRP-T220 во время его
эксплуатации выделяется значительное количество тепла. По этой причине усилитель
следует устанавливать в месте, обеспечивающем свободную циркуляцию воздуха,
например, в багажнике. Для получения информации об альтернативных местах установки
усилителя обратитесь к вашему авторизированному дилеру фирмы Alpine.
1. Используя усилитель в качестве шаблона, отметьте четыре точки для крепления винтов.
2. Убедитесь в отсутствии каких-либо предметов под поверхностью, которые могут
быть повреждены во время сверления отверстий.
3. Просверлите четыре отверстия для винтов.
4. Расположите усилитель MRP-F240/MRP-T220 поверх просверленных отверстий и
закрепите его с помощью четырех прилагаемых винтов-саморезов.
ПРИМЕЧАНИЕ:
Для надежного подключения заземляющего провода используйте винт, заранее
установленный на металлической части автомобиля (обозначен (*)). Убедитесь в
надежности заземления путем проверки электропроводности на минусовой (-) клемме
аккумулятора. К этой же самой точке заземления подключите, по возможности, все
остальное оборудование. Это позволить избежать появления шумов.
(1) Винты-саморезы (М4 х 14)
(2) Заземляющий провод
(3) Шасси
(4) Отверстия
MRP-F240
Рис. 1
(Правая сторона)
(Правая сторона)
Рис. 2
ПОДСОЕДИНЕНИЯ
Перед выполнением подключений убедитесь в том, что питание всех аудиокомпонентов
отключено. Подключите желтый провод питания усилителя напрямую к плюсовому (+)
контакту аккумулятора автомобиля. Не подключайте данный провод к блоку
предохранителей.
Схема подключений к акустическим системам через разъем SPEAKER LEVEL INPUT
MRP-F240
(Правая часть)
MRP-T220
(Левая сторона)
(Левая сторона)
