Pioneer GM-D510M - Инструкция (Страница 5)

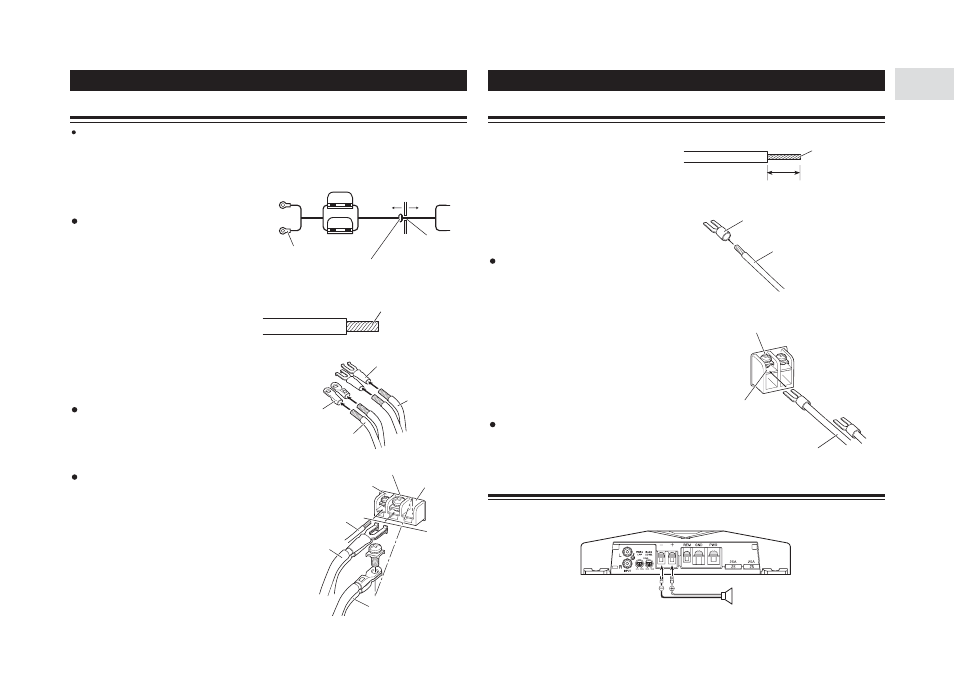

5 Подключение аппарата
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления [RD 223], которые
продаются отдельно. Подключите аккумуляторный провод непосредственно к положительной (+) клемме авто
мобильного аккумулятора, а провод заземления замкните на массу (подключите к корпусу автомобиля).
1. Проведите провод аккумулятора из
моторного отсека в салон автомо
биля.
После выполнения всех других соедине
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму
лятора с положительной (+) клеммой ак
кумулятора.
2. Скрутите кончики жилы аккумуля
торного провода, провода заземле
ния и провода дистанционного уп
равления системой.
3. Прикрепите наконечники к кончикам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на кончиках
проводов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Предохранитель (30 А)
Моторный отсек
Салон
автомобиля
Просверлите 14
мм отверстие в
корпусе автомо
биля Предохранитель (30 А)
Положительная клемма
Скрутите
Наконечник
Провод
заземления
Наконечник
Аккумуляторный провод
Разъем питания
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанцион
ного управления сис
темой
Провод
заземления
Аккумуляторный провод
Подключение к разъемам выхода на АС
1. С помощью кусачек или ножа очисти
те от изоляции кончики проводов АС
длиной около 10 мм и скрутите их. Скрутите
10 мм
2. Прикрепите наконечники к кончикам
проводов. Наконечники в комплекте
поставки не прилагаются.
Для обжима наконечников на кончиках
проводов пользуйтесь плоскогубцами.
Наконечник
Провод АС
3. Подключите провода АС к разъемам
выхода на акустическую систему.
Надежно закрепите провода АС винтами
разъемов.
Винт разъема
Разъем выхода на АС
Провод АС
Подключения кабелей АС
Подключите провода АС, как показано на приведенной ниже схеме.
Сабвуфер
