4 Подключение аппарата
ПРЕДОСТЕРЕЖЕНИЯ
Во избежание короткого замыкания и повреждения аппарата отсоедините отрицательную ( ) клемму акку
мулятора.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изолентой в тех местах, где они касаются металлических частей автомобиля.
Не прокладывайте провода там, где они могут нагреваться, например, в потоке воздуха от обогревателя. Изо
ляция при нагреве может быть повреждена, что приведет к короткому замыканию на корпус автомобиля.
Позаботьтесь о том, чтобы провода не мешали движущимся частям автомобиля, таким как механизм пере
ключения передач, ручной тормоз или механизм перемещения сидений.
Не замыкайте провода накоротко. Иначе защитный контур не сможет действовать должным образом.
Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на
другую аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
Ни в коем случае не заменяйте перегоревший предохранитель предохранителем большего размера или
номинала, чем исходный предохранитель. Использование ненадлежащего предохранителя может при
вести к перегреву, появлению дыма, повреждению аппарата и причинению травм (в том числе ожогов)
окружающим.
ПРЕДОСТЕРЕЖЕНИЯ
Как избежать поломки аппарата и/или причинения травм окружающим
Не заземляйте провод акустической системы непосредственно на массу и не подключайте общий отрица
тельный ( ) провод для нескольких АС.
Этот усилитель предназначен для автомобилей с 12 вольтным аккумулятором и минусом на массе. Прежде
чем устанавливать его в автомобиль с жилым кузовом для загородного отдыха, грузовик или автобус, про
верьте напряжение аккумулятора.
Если автомобильная стереосистема долго остается включенной в тот период, когда двигатель автомобиля
был выключен или работал на оборотах холостого хода, аккумулятор может разрядиться. Выключайте авто
мобильную стереосистему, когда двигатель автомобиля выключен или работает на холостом ходу.
Если провод системного дистанционного управления усилителя подключен к клемме питания через замок
зажигания (12 В постоянного тока), то усилитель всегда будет включен при включенном зажигании, неза
висимо от того, включена или выключена автомобильная стереосистема. Из за этого аккумулятор может
разрядиться, если двигатель выключен или работает на холостом ходу.
Подключите к усилителю сабвуфер с номинальной мощностью входного сигнала 380 Вт или более и импе
дансом в диапазоне от 1 до 8 Ом. Если номинальные значения входного сигнала и импеданса выходят за
пределы указанных выше диапазонов, то сабвуфер может задымиться, загореться или выйти из строя.
Провод аккумулятора (продается отдельно) прокладывайте как можно дальше от кабелей АС. Провод акку
мулятора, провод заземления, кабели акустических систем и усилителя прокладывайте как можно дальше
от антенны, кабеля антенны и тюнера.

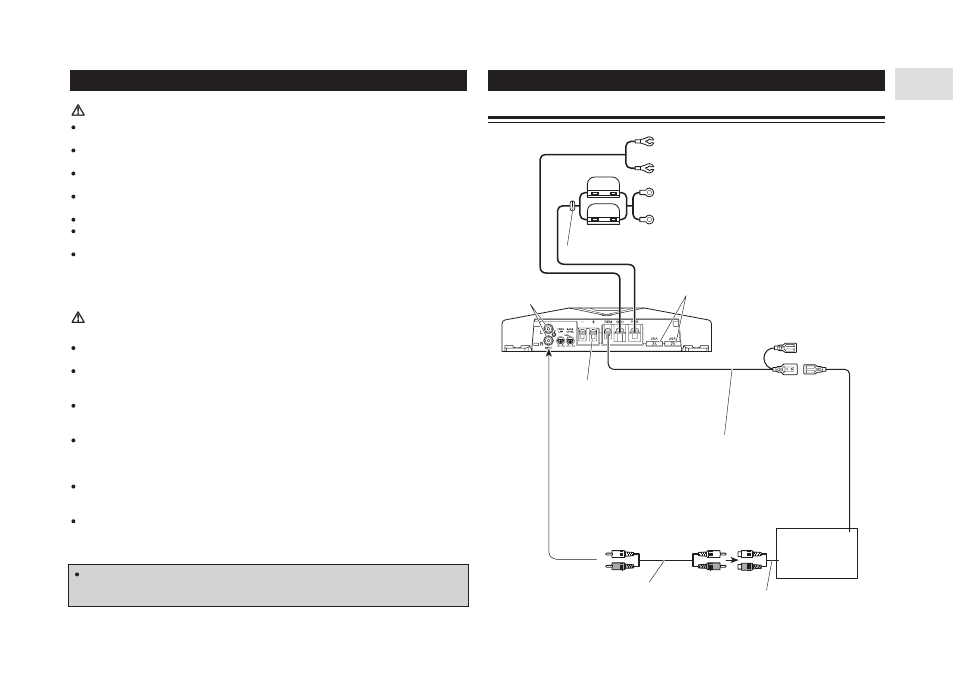

Схема соединений
Провода данного усилителя и других устройств могут иметь различные цвета, даже если выполняют одну
и ту же функцию. При подключении усилителя к другим устройствам сверяйтесь с прилагаемыми к аппа
ратуре инструкциями и соединяйте провода, имеющие одну и ту же функцию.
Провод заземления (черный) [RD 223] (продается отдельно)
Замкните его на массу (подключите к металлическому корпусу или шасси
автомобиля).
Предохранитель (30 А)
Предохранитель (30 А)
Специальный красный провод аккумулятора [RD 223] (продается отдельно)
После выполнения всех других соединений усилителя соедините им имею
щийся на усилителе разъем для провода аккумулятора с положительной (+)
клеммой аккумулятора.
Проходная изоляционная втулка
Входной разъем типа RCA
Предохранитель (25 А) х 2
Разъем выхода на АС
Инструкции по подключению акустической системы
смотрите в разделе «Подключения кабелей АС».
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного управ
ления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»). Гнездовой
соединитель (розетку) можно подключить к разъему релейного управления автоматической
антенной. Если у автомобильной стереосистемы нет разъема дистанционного управления си
стемой, подключите штекер к клемме питания через замок зажигания.
Автомобильная стереосистема с выходными разъемами типа RCA
Выход «External» [Внешнее устройство]
(выход «Subwoofer» [Канал сабвуфера])
Соединительные прово
да со штыревыми разъе
мами типа RCA (прода
ются отдельно)
