Подключение разъемов вывода громкоговорителей

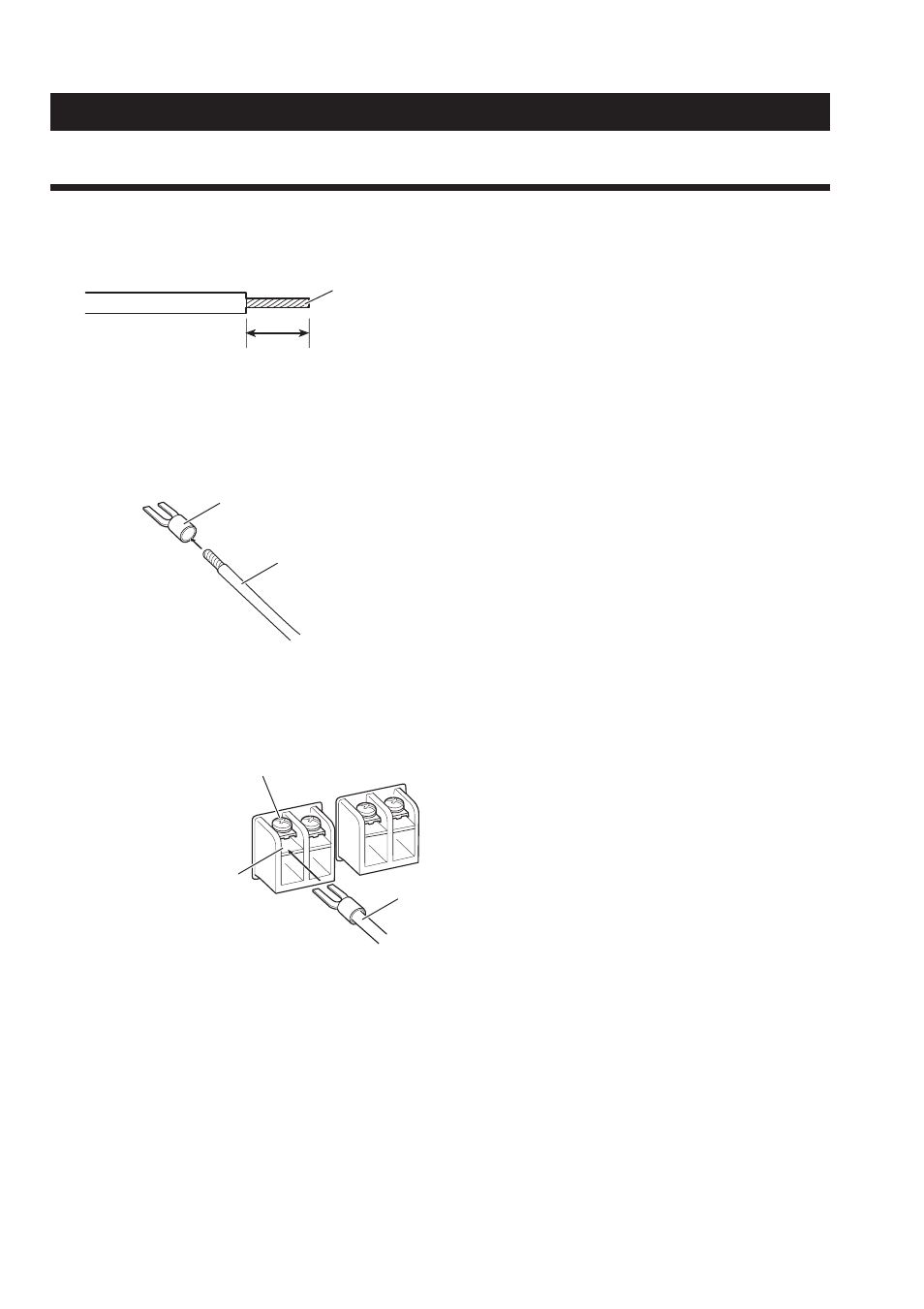

1. Оголите около 10 мм провода громкоговорителя и скрутите его при помощи клещей или
бокорезов.
Оголите
10 мм
2. Прикрепите зажимы к концам проводов громкоговорителей. Зажимы в комплект не
входят.
•
Воспользуйтесь пинцетом и пр. для закрепления зажимов.
Зажим
Провод громкоговорителя
3. Подключите провода громкоговорителей к контактам громкоговорителей.
•
Надежно закрепите провода при помощи винтовых разъемов.
Винтовой разъем
Контакт выхода
громкоговорителя
Провод громкоговорителя
