Подключение разъема питания
•
Пользуйтесь только продающимися отдельно специальным красным проводом
аккумулятора и заземления [RD-223] è [RD-222]. Подключайте провод аккумуля-
тора непосредственно к положительному (+) разъему аккумулятора, а провод за-
земления к кузову автомобиля.
1. Протяните провод аккумулятора от отсека двигателя в салон автомобиля.
•
После завершения всех подключений усилителя, подключите разъем аккумулято-
ра на усилителе к положительному (+) разъему аккумулятора.

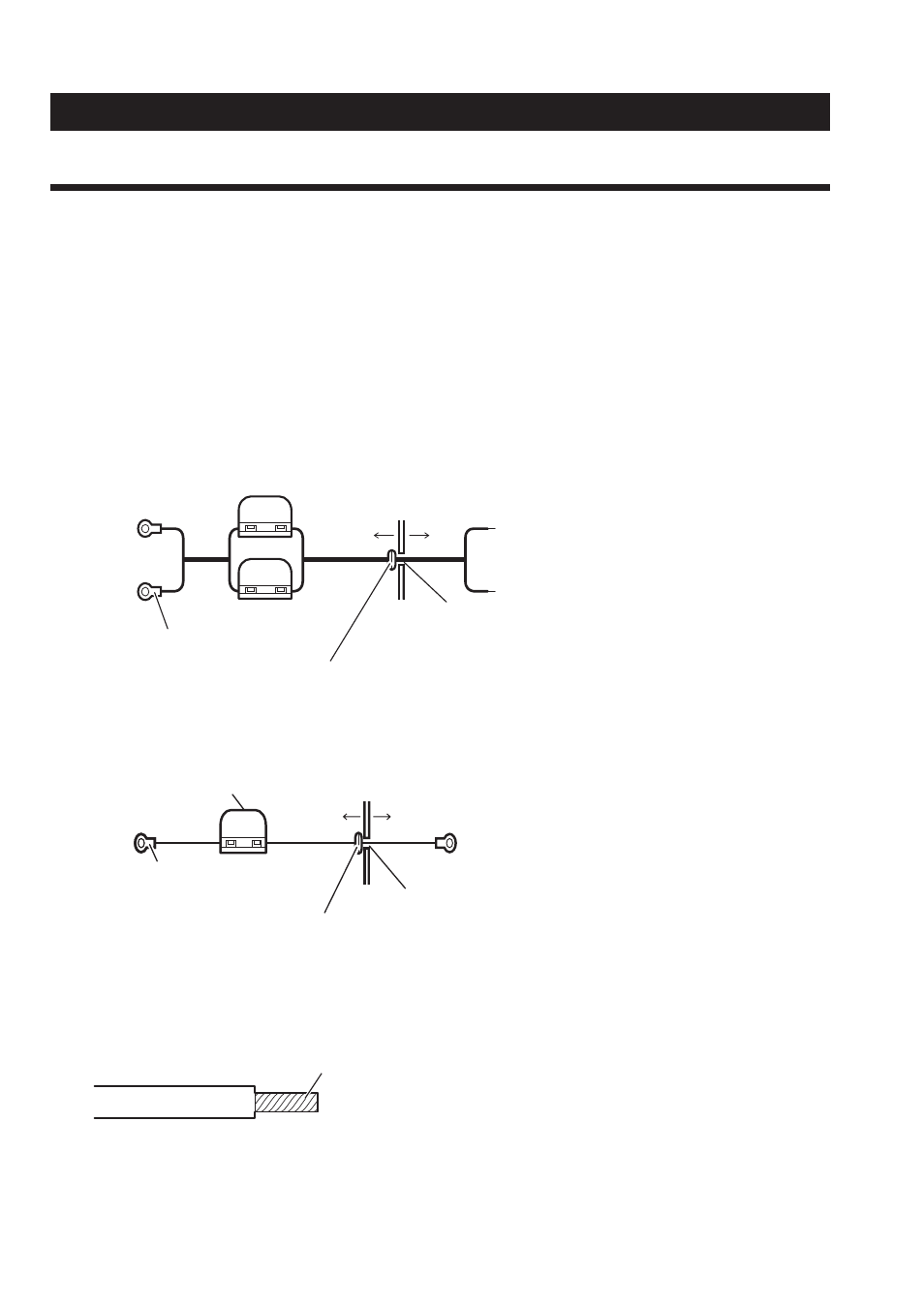

[RD-223]
Предохранитель (30 А)
Отсек
двигателя
Салон ав-
томобиля
Положительный разъем
Предохранитель (30 А)
Вставьте резиновую муфту формы
О в корпус автомобиля.
Просверлите отверстие диаметром
14 мм в корпусе автомобиля.
[RD-222]
Просверлите отверстие диаметром
8 мм в корпусе автомобиля.
Вставьте резиновую муфту формы
О в корпус автомобиля.
Предохранитель (30 А)
Положительный разъем
Отсек
двигателя
Салон ав-
томобиля
2. Оголите провод аккумулятора, провод заземления и провод управления системой.
Оголите
