Примеры систем
10
7
Процедура установки
Т.к. в зависимости от используемых приложений существует значительное количество возможных настроек
и подключений, внимательно прочтите инструкцию по эксплуатации, чтобы правильно выбрать настраива-
емые параметры и способ подключения.
1. Извлеките ключ зажигания и отсоедините провод от отрицательной клеммы (-) аккумулятор, чтобы
предотвратить возникновение короткого замыкания.
2. Настройте усилитель в соответствии с планируемым применением.
3. Подключите входные и выходные кабели ко всем устройствам системы.
4. Подсоедините кабели подключения акустических систем.
5. Подключите провод подачи питания, провод управления питанием и провод заземления в указанном
порядке.
6. Установите усилитель в автомобиль.
7. Подключите провод к отрицательной клемме аккумулятора.
2
ПРЕДОСТЕРЕЖЕНИЕ
- Если звук не воспроизводится нормально, немедленно выключите питание и проверьте подключения.
- Перед изменением положения любого переключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте провода на предмет короткого замыкания, а затем замените
предохранитель на новый с такими же параметрами.
- Убедитесь в том, что нет неподключенных проводов и разъемов, прикасающихся к корпусу автомобиля.
Чтобы предотвратить короткое замыкание, не снимайте изоляцию с кончиков неподключенных кабелей или
разъемов.
- Подключите кабели акустических систем к соответствующим акустическим системам по отдельности.
Прикосновение провода отрицательной (-) полярности или провода заземления акустических систем к
корпусу автомобиля может привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том, что электрическое оборудование (стоп-сигналы, сигналы
поворота и стеклоочистители) функционирует нормально.

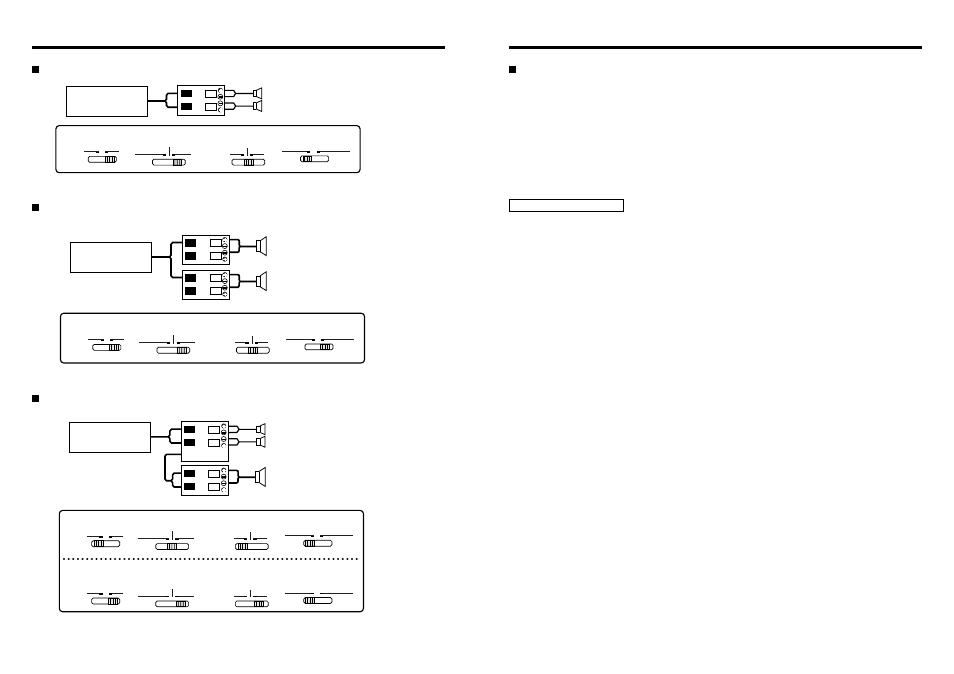

2-канальная система
L
R
L
R
1
2
3
4
ON
OFF
INFRASONIC
FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch)
STEREO
L
R
L
R
L
R
L
R
L
R
¡
™
¡
™
1
2
3
4
ON
OFF
INFRASONIC
FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch)
STEREO
L
R
L
R
L
R
L
R
LINE OUT
¡
™
¡
™
1
2
3
4
ON
OFF
INFRASONIC
FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch)
STEREO
1
2
3
4
ON
OFF
INFRASONIC
FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch)
STEREO
ГОЛОВНОЕ
УСТРОЙСТВО
Акустическая система левого канала
Акустическая система правого канала
Высокомощная 1-канальная система
ГОЛОВНОЕ
УСТРОЙСТВО
Акустическая система левого канала
(мостовое подключение)
Акустическая система правого канала
(мостовое подключение)
2-канальная система с использованием сабвуфера
ГОЛОВНОЕ
УСТРОЙСТВО
Акустическая система левого канала (ВЧ)
Акустическая система правого канала (ВЧ)
Сабвуфер (L + R)
(мостовое подключение)
