6 11

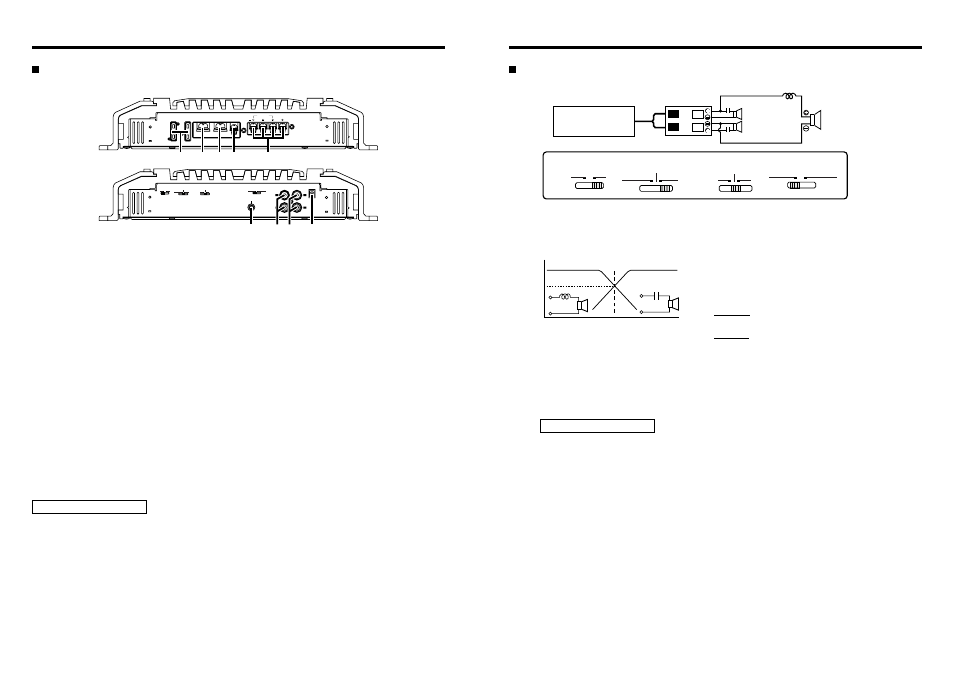

Подключение
Гнезда подключения
(11) Предохранитель (30 А х 2)
(12) Контакт подключения к аккумулятору
(13) Контакт заземления
(15) Выходные гнезда на акустические си-
стемы
- Стереофонические подключения (STEREO)
Если Вы хотите использовать Ваш усилитель в
качестве стереофонического усилителя, исполь-
зуйте стереофонические подключения. Подключае-
мые акустические системы должны иметь сопротив-
ление 2 Ом и более. Если подключаются несколько
акустических систем, убеждайтесь в том, что их
общее сопротивление для каждого канала 2 Ом или
более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве
высокомощного монофонического усилителя, ис-
пользуйте мостовое подключение. (Выполните под-
ключения к контакту (+) левого (LEFT) канала и
контакту (-) правого (RIGHT) канала). Подключае-
мые акустические системы должны иметь сопротив-
ление не менее 4 Ом. Если подключаются несколько
акустических систем, убеждайтесь в том, что общее
сопротивление этих акустических систем состав-
ляет не менее 4 Ом.
2 ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустичес-
ких систем должен быть не менее максимального
уровня выходного сигнала усилителя. В противном
случае могут возникнуть неисправности.
(16) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA
и проводом заземления подключайте провод зазем-
ления к этому контакту.
(17) Гнездо линейного входа LINE IN
(18) Гнездо линейного выхода LINE OUT
30 30
LEFT
BRIDGED SPEAKER
OUTPUT RIGHT
POWER IN
P.CON BATT. GND FUSE(30Ax2)
ON OFF
INFRASONIC FILTER
LPF OFF HPF
B.M.S.
+12dB OFF REMOTE
OPERATION
MONO(L ch) STEREO
GND
LINE OUT EXT.AMP.CONT. LINE IN
L
R
L
R
! @ # $ %
^ ( & *
(14) Гнездо управления
питанием усилителя
Используется для управления включением/выклю-
чением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это
гнездо ко всем компонентам системы.
(19) Гнездо EXT.AMP.CONT (управление
внешним усилителем)
Управляет системой B.M.S. Могут использоваться
только головные устройства Kenwood, выпускае-
мые с 1999 года и позже, оснащенные проводом
EXT.CONT/EXT.AMP.CONT.
ЗАМЕЧАНИЕ
Существуют ситуации, когда из-за типа и длины
соединительного кабеля управление может быть
невозможным.
1 2 3 4
ON OFF
INFRASONIC FILTER
LPF
OFF
HPF
B.M.S.
+12dB
OFF
REMOTE
OPERATION
MONO(L ch) STEREO
L
R
L
R
L
C
C
L C
159000
C= (µF)
fc x R
159 x R
L= (mH)
fc
Tri-режим
ГОЛОВНОЕ
УСТРОЙСТВО
ВЧ-фильтр
Сабвуфер (L+R)
(мостовое подключение)
- Принцип действия Tri-режима
Способ деления частотного диапазона с помощью катушки индуктивности и конден-
сатора (в случае наклона частотной характеристики 6 дБ на октаву)
0 дБ
-3 дБ
Частота среза
Частота
Катушка индуктивности (L): Пропускает низкие час-
тоты и блокирует высокие частоты (низкочастотный фильтр).
Конденсатор (C): Пропускает высокие частоты и бло-
кирует низкие частоты (высокочастотный фильтр).
fc=частота среза (Гц)
R=сопротивление акустических сис-
тем (Ом)
- Пример
Если требуется установить частоту среза 120 Гц, когда используется сопротивление
4 Ом
Подготовьте стандартную катушку индуктивности и конденсатор со значениями, рассчитанными по
указанным формулам. Емкость конденсатора должна быть близка к 331,25 мкФ, а индуктивность
катушки близка к 5,3 мГенри.
2 ПРЕДОСТЕРЕЖЕНИЕ
- Если акустические системы подключаются по мостовой схеме, сопротивление акустических систем
должно быть не менее 4 Ом. Подключение акустических систем с сопротивлением менее 4 Ом может
привести к повреждению усилителя.
- Подключайте конденсаторы к динамикам, которые пропускают высокие частоты. Несоблюдение
этого требования может привести к уменьшению суммарного сопротивления сабвуфера.
- Проверяйте соответствие напряжения и тока, на которые рассчитаны конденсаторы (С) и катушки
индуктивности (L).
