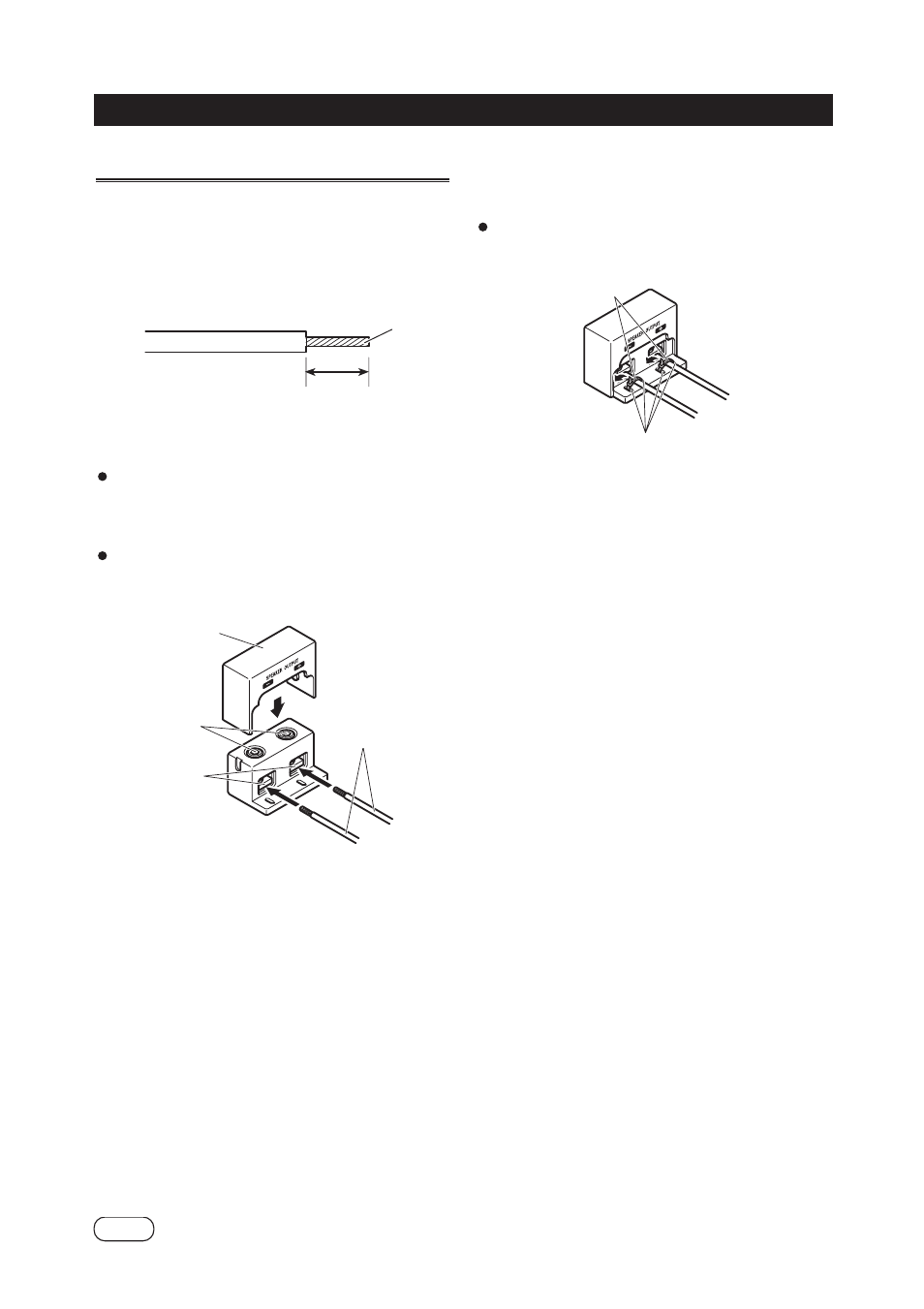

Подключение проводов от динамика
1. С помощью кусачек или бокорезов ого
лите концы проводов от динамика на
длину 15 – 20 мм и скрутите вместе от
дельные жилы провода.
2. Подключите провода от динамика к
соответствующим клеммам
Перед подключением проводов к клеммам,
снимите с клемм крышку, а после подключе
ния проводов к клеммам установите крышку
на прежнее место.
С помощью фиксирующих винтов плотно
зажмите провода.
3. Просуньте хомутики для проводов в
соответствующие прорези и охватите ими
подходящие провода.
Фиксируйте провода за изоляцию, а не за
оголенную часть.
Скрутить
15 20 мм
Крышка
Фиксирующие
винты
Провода к динамику
Клеммы для
подключения
динамика
Прорезь
Хомутик для провода
