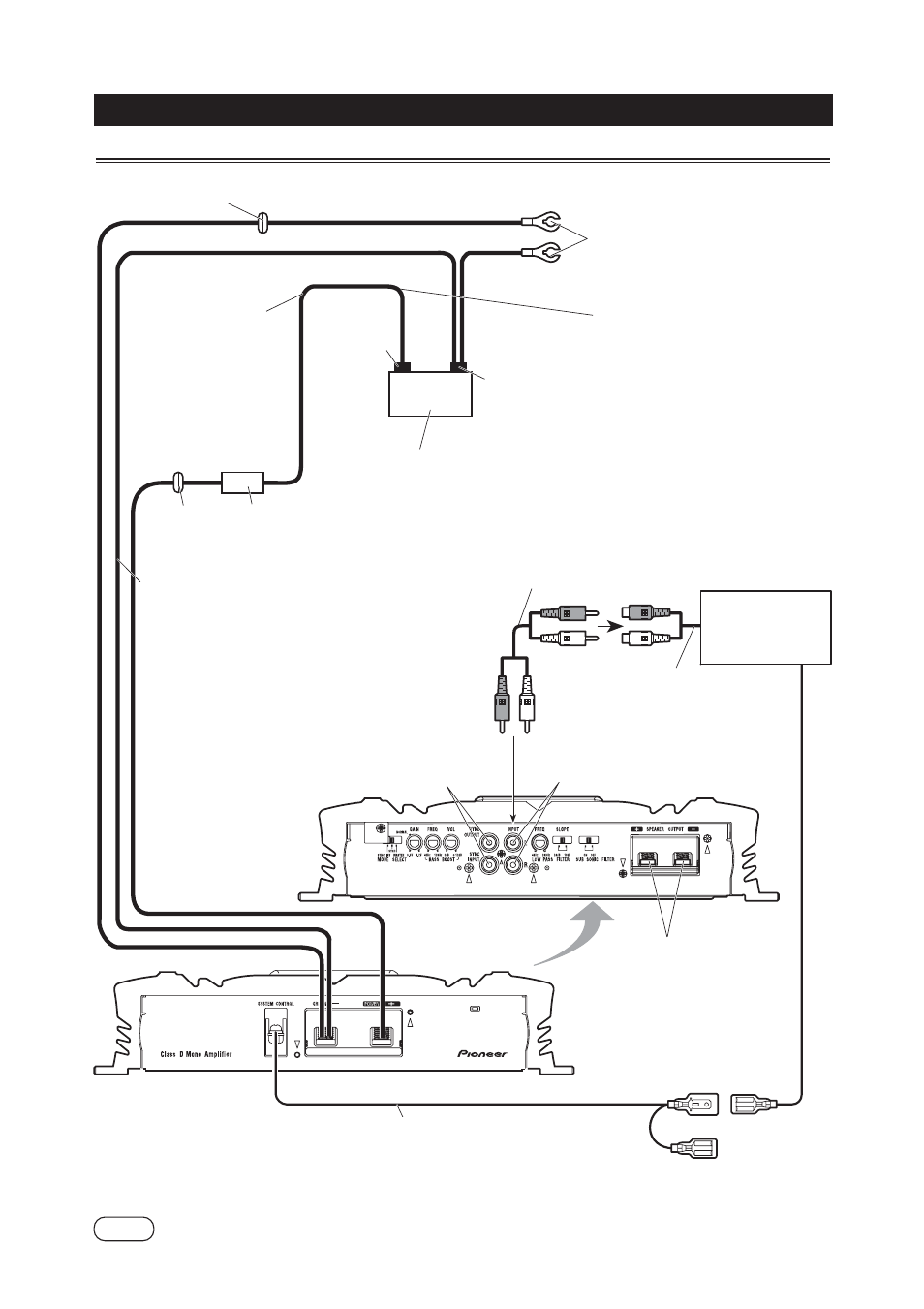

Схема подключения
Проходная изолирующая втулка
Максимальная дли
на провода между
предохранителем и
положительной (+)
клеммой аккумуля
тора составляет 45 см
Положительная
клемма (+)
Отрицательная
клемма (–)
Аккумулятор
Провод к корпусу автомобиля (прода
ется отдельно).
Провода к корпусу автомобиля должны
иметь такое же сечение, что и провод,
идущий к аккумулятору.
Подключайте их к металлическому
корпусу или раме.
Провод к аккумулятору (продается от
дельно).
Сечение провода приводится в разделе
«Подключение питания». Провод к ак
кумулятору, провод на корпус и допол
нительный прямой провод на корпус –
все должны иметь одинаковое сечение.
Только после того, как вы произведете
к усилителю все необходимые подклю
чения, вы можете подключить провод
от усилителя к положительной клемме
(+) аккумулятора автомобиля.
Проходная изолирующая втулка
Дополнительный прямой
провод на корпус (прода
ется отдельно).
Прямой провод на кор
пус должен использо
ваться в тех случаях, ког
да соединения с шасси
автомобиля не достаточ
но. Сечение этого прово
да должно быть таким же,
что и у провода, подклю
чаемого к аккумулятору.
Предохранитель (150 А)
Каждый усилитель должен иметь ОТ
ДЕЛЬНЫЙ предохранитель на 150 А. Проходная
изолирую
щая втулка
Разъем SYNC OUT [Вы
ход сигнала синхрониза
ции]/SYNC INPUT [Вход
сигнала синхронизации].
Инструкции по подклю
чению разъема SYNC
OUT/SYNC INPUT см. в
разделе «Подключение
проводов от динамика».
Подключение провода с RCA
разъемами (продается отдельно)
Автомобильный
приемник с RCA
разъемами
Внешний выход
(выход на сабвуфер)
Входной RCA разъем
Обратная сторона усилителя
Клеммы для подключе
ния динамика. Инструк
ции по подключению
динамика приводятся в
разделе «Подключение
проводов от динамика».
Провод дистанционного управления (продается отдельно).
Подключайте штырьковую часть этого провода («папу») к клемме дистанционного управле
ния автомобильного приемника (SYSTEM REMOTE CONTROL). Гнездовая часть этого про
вода («мама») может быть подключена к клемме реле управления антенной. Если автомо
бильный радиоприемник не имеет функции дистанционного управления, то подключите
штырьковую часть к клемме питания, напряжение на которой появляется при включении
ключа зажигания.
