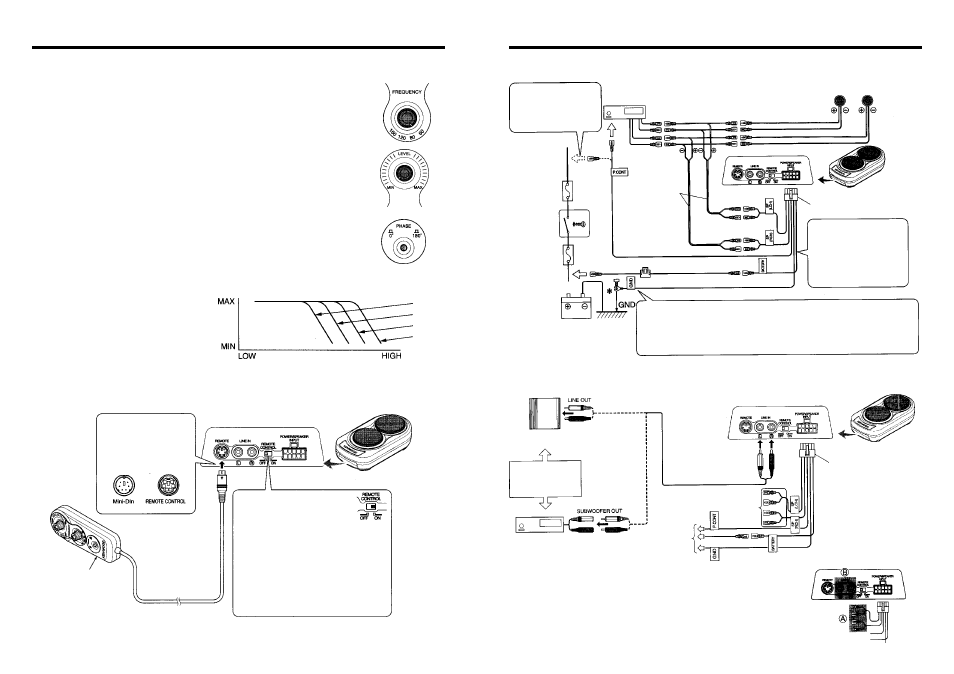

Примеры подключений
1
. Обычное подключение
Если центральный блок не
оснащен гнездом управле-
ния питанием, подключите
синий/белый провод к ли-
нии дополнительных функ-
ций (линии положения клю-
ча зажигания АСС).
ЦЕНТРАЛЬНЫЙ
БЛОК
Блок предох-
ранителей
Ключ
зажигания
Блок предох-
ранителей (ос-
новной предох-
ранитель)
К гнезду управления
питанием
(6) Кабель подклю-
чения акустических
систем
Синий/белый
Предохранитель 15 А
Черный
Аккумулятор
Левый Правый
Белый Белый
Белый/черный Белый/черный
Серый
Серый/черный Серый/черный
(7) Удлинитель провода питания
Желтый Желтый
Предупреждение
* Подключайте черный провод от контакта заземления к шурупу, вкрученному в неокрашен-
ную металлическую часть автомобиля. Включение сабвуфера без подключения провода
заземления может привести к повреждению стереосистемы. Не забудьте выполнить под-
ключение провода заземления.
Также помните о том, что окрашенные металлические панели не заземлены. Будьте
осторожны.
Соединительный кабель с 10-
контактным разъемом
- Если во время работы двига-
теля автомобиля Вы слышите
посторонний шум, прикрепите
на провод питания линейный
фильтр защиты от помех.
2
. Подключение к дополнительному усилителю/центральному блоку
Предупреждение:
Ни при каких обстоятельствах не подавайте сигналы
на входы (А) и (В) одновременно.
Усилитель
мощности
Подключите к
любому из устройств
ЦЕНТРАЛЬНЫЙ
БЛОК
Кабель
с разъемами
RCA
* Неиспользуемое
гнездо
См.подк-
лючение 1
Синий/
белый
Черный
Желтый
(8) Соединительный кабель с
10-контактным разъемом
* Закрывайте неис-
пользуемые гнезда
изоляционной лентой,
чтобы избежать
возникновения
короткого замыкания.
Эксплуатация
Основная процедура управления
1. Установите частоту среза.
Поворотом ручки LOW PASS FREQUENCY отрегулируйте баланс звучания
низких частот между тыловыми акустическими системами и сабвуфе-
ром.
2. Отрегулируйте уровень звучания низких частот.
Поворотом ручки установите нужный уровень.
3. Отрегулируйте фазу низкочастотного сигнала.
В зависимости от положения, ориентации и частоты среза сабвуфера
качество низкочастотного звучания может варьироваться. Вы можете
отрегулировать качество, изменив положение переключателя PHASE.
Установите этот переключатель в положение по собственному желанию.
Частота среза: Частота, на кото-
рой происходит отсечение вы-
соких частот.
НЧ
УРОВЕНЬ
ЧАСТОТА
ВЧ
60 Гц
80 Гц
120 Гц
160 Гц
Подключение пульта дистанционного управления
При подключении кабе-
ля совместите гнезда,
как показано ниже.
ПУЛЬТ ДУ
Обычно переключатель REMO-
TE устанавливается в положе-
ние ON.
Если Вы потеряете пульт ДУ или отда-
дите его в ремонт, установите пере-
ключатель в положение OFF, чтобы звук
воспроизводился через сабвуфер. Од-
нако, в этом случае Вы не сможете
дистанционно управлять сабвуфером.
(Когда пульт дистанционного управле-
ния не используется, отсоединяйте
удлинительный кабель от гнезда).
