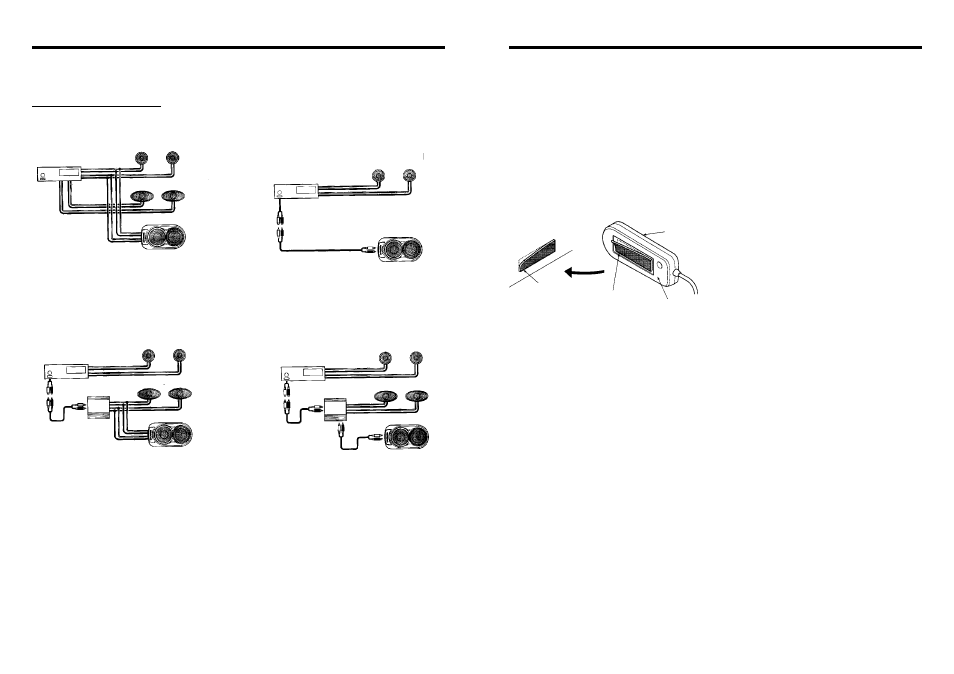

Схема соединений
Для того, чтобы улучшить звучание низких частот Вашей автомобильной стереосистемы,
данный сабвуфер может быть подключен, как показано на рисунках ниже.
Примеры подключений
1. Обычное подключение
ЦЕНТРАЛЬНЫЙ
БЛОК
(1)
Фронтальные АС
Тыловые АС
KSC-WA62RC
2. Подключение к центральному блоку без неза-
тухающего выхода (управления сабвуфером)
Центральный
блок
Фронтальные АС
Кабель с
разъемами RCA
KSC-WA62RC
3. Подключение к дополнительному усилителю мощности
ЦЕНТРАЛЬНЫЙ
БЛОК
Фронтальные АС
Тыловые АС
Усилитель
мощности
KSC-WA62RC
(2)
ЦЕНТРАЛЬНЫЙ
БЛОК
Фронтальные АС
Тыловые АС
KSC-WA62RC
Усилитель
мощности
Кабель с
разъемами
RCA
Предупреждение:
Если кабель подключен к гнездам неправильно, может произойти сбой в
работе. Если после подключения пульта дистанционного управления Вы
установите переключатель REMOTE в положение OFF, звук не будет воспро-
изводиться. В этом случае установите переключатель в положение ON.
Всегда используйте в качестве удлинительного кабеля рекомендованный
кабель. Использование другого кабеля может привести к возникновению
неисправностей или сбоев в работе. Перед подключением выключайте
сабвуфера.
Установка пульта дистанционного управления
Закрепите пульт дистанционного управления в автомобиле, воспользовавшись поставля-
емой в комплекте «липучкой».
Эксплуатация
Предупреждение:
Устанавливайте пульт дистанционного управления так, чтобы во время
управления автомобилем пульт ДУ не мешал Вам. Не располагайте пульт
дистанционного управления в местах попадания прямого солнечного све-
та, а также в местах, которые подвергаются воздействию теплого воздуха
от автомобильной «печки». Перед креплением «липучки» удалите с повер-
хности крепления грязь.
Автомобиль
(9) «Липучка»
(жесткая
поверхность)
ПУЛЬТ ДУ
(9) «Липучка»
(мягкая
поверхность)
Задняя
панель
