2.3.1

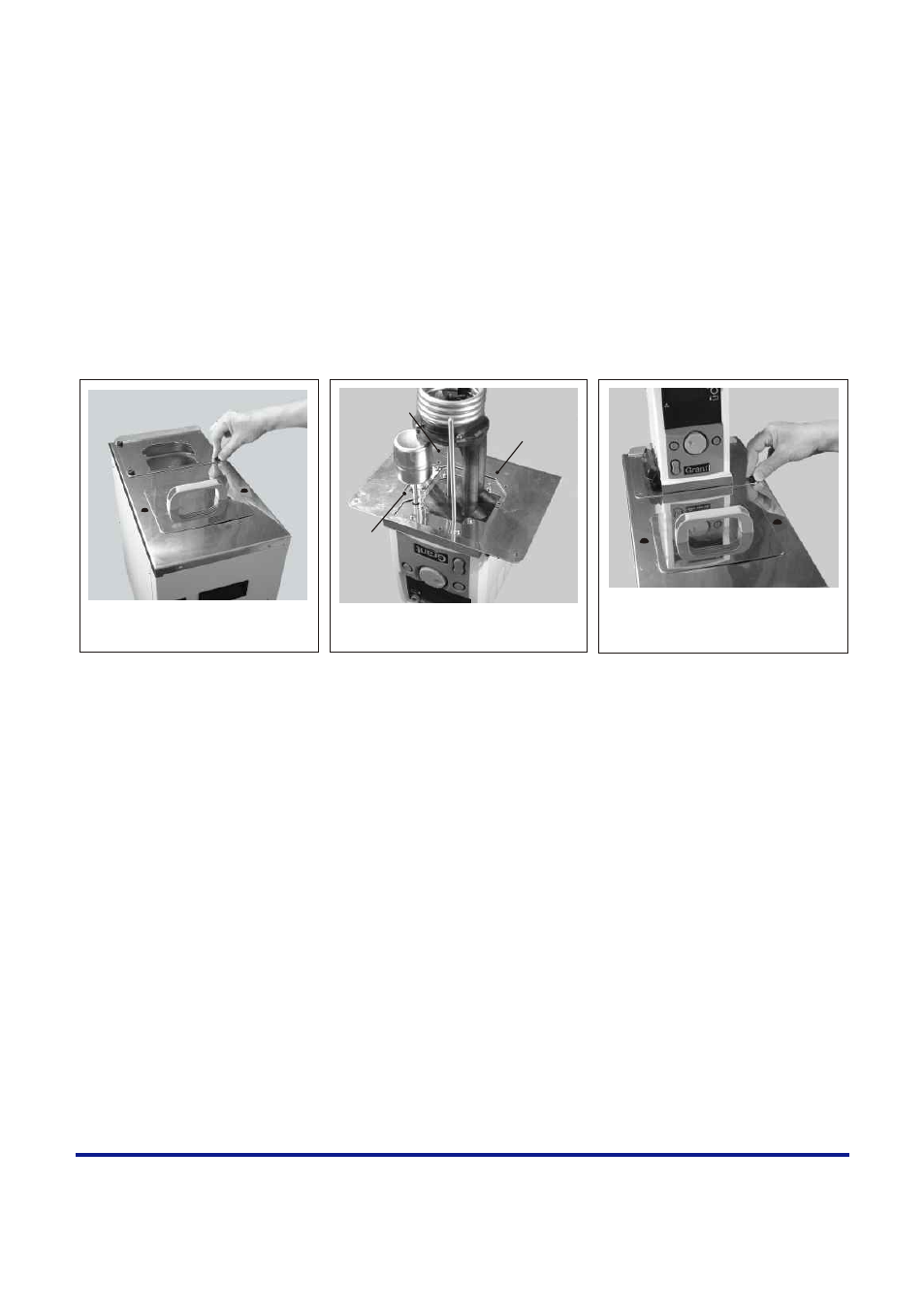

Сборка. Все модели. (см.рис. 1)
Освободите 4 винта на опорной пластине термостата (рис.1а) и снимите ее.
Осторожно установите термостат в отверстие в опорной пластине. Термостат
может быть установлен в двух положениях: панелью управления в сторону бани
либо панелью управления на левую боковую сторону. При правильном положении
отверстия в основании термостата совпадают с отверстиями в опорной пластине
(рис.1b). Закрепите термостат на пластине с помощью винтов M3x6 из
нержавеющей стали, поставляемых в комплекте термостата.
Установите опорную пластину с термостатом на баню и закрепите винтами
(рис.1c).
2.3.2
Питание R1, R2, R3 (см.рис. 3a/3b)
Термостат подключается к выходному разъему питания (Ђ) на задней стороне
охладителя с помощью соединительного кабеля. Подсоедините один конец кабеля
в разъем на задней стороне термостата, а другой - в разъем (Ђ) на задней стороне
охладителя.
Подсоедините сетевой кабель (поставляется с термостатом Optima) в сетевой
разъем с заземлением (Ѓ) на задней стороне охладителя.
Питание R4,R5 (см.рис. 3с)
Термостат подключается к сети напрямую. Подсоедините сетевой кабель
(поставляется с термостатом Optima) в сетевой разъем IEC на задней стороне
термостата. Охладитель также подключается к сети напрямую. Подсоедините
сетевой кабель (поставляется с охладителем) в сетевой разъем IEC (Ѓ) на задней
стороне охладителя.
Питание - модели на 115В (см.рис. 3d/3e/3f)
Термостат подключается к сети напрямую с помощью сетевого кабеля на задней
стороне прибора. Охладитель подключается к сети напрямую с помощью сетевого
кабеля на задней стороне прибора.
Рис.1а
Рис.1b
Рис.1c
Винт
винт
Винт
