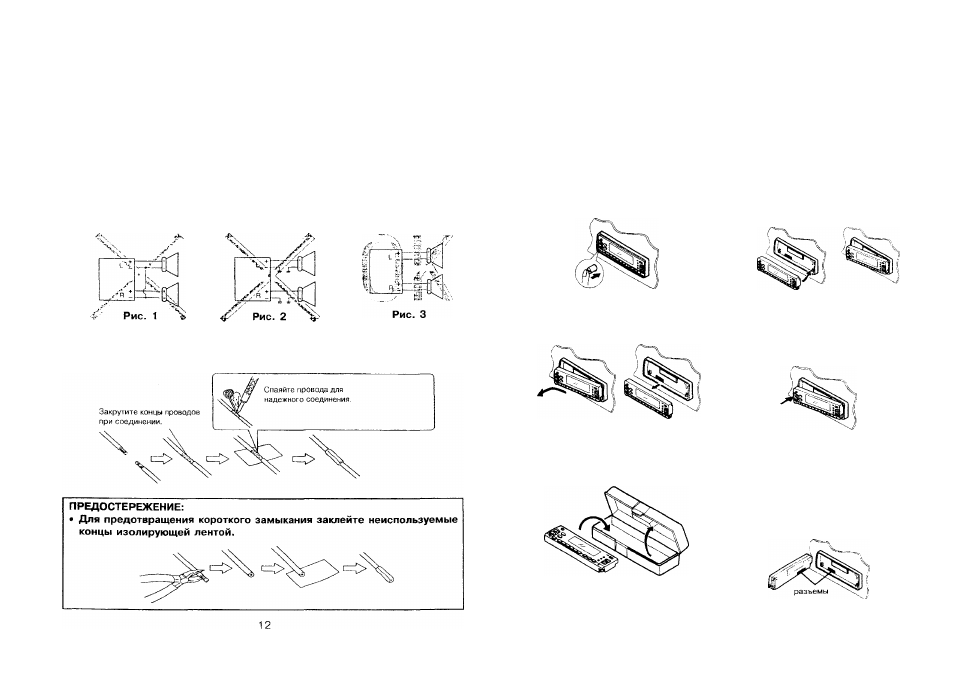

Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей;
• Не подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устрой
ство будет повреждено.
• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоян
ный 12 В), и красный провод (в вспомогательный разъем).
• Перед подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте проводку громкоговорителей в Вашем автомобиле.
- Если проводка громкоговорителей в Вашем автомобиле соответствует рисун
ку 1 и 2, не подключайте устройство при помощи исходной проводки громкоговори
телей. Если Вы это сделаете, устройство будет повреждено. Приведите проводку
громкоговорителей в соответствие со схемой на рисунке 3.
- Если проводка громкоговорителей в Вашем автомобиле соответствует рисун
ку 3, Вы можете подключить устройство через проводку громкоговорителей в Вашем
автомобиле.
- Если Вы не знаете проводку громкоговорителей в Вашем автомобиле, обратитесь к
Вашему автомобильному дилеру.
Подключение проводов
Снятие передней нанели
Покидая автомобиль, вы можете снять переднюю панель аппарата.
Снимая или устанавливая обратно переднюю панель, будьте осторожны и не повредите
разъемы, имеющиеся на задней части панели и на держателе панели.
Снятие передней панели
Перед снятием передней панели, проверь
те, что питание отключено.
Вытолкните переднюю панель.
2 Потяните за переднюю панель
и отделите ее от прибора.
О Снятую переднюю панель по
ложите в специальный за
щитный чехол.
Установка передней панели
1
Вставьте правую сторону пе
редней панели в пазы на
держателе панели.
2 Надавите на левую сторону
передней панели для того,
чтобы надежно вставить ее в
держатель панели.
Замечание относительно ухода за
разъемами
В случае частого снятия передней панели,
разъемы изнашиваются.
Для уменьшения изнашивания разъемов, перио
дически протирайте их смоченными в спирте
ваткой или тканью, при этом будьте очень ос
торожны и не повредите сами разъемы.
