ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Во избежание коротких замыканий мы рекомендуем Вам отсоединить отрицательный кон
такт аккумулятора перед подключением магнитолы. Если Вы не уверены в том, как следует
правильно устанавливать это устройство, поручите это квалифицированному специалисту.
Примечание:
Это устройство предназначено для работы с напряжением 12 вольт постоянного тока в
системе с заземленным отрицательным контактом. Если Ваш автомобиль использует
не такую систему, требуется преобразователь напряжения, который можно приобрести у
любого дилера продукции фирмы JVC.
• Замените предохранитель предохранителем, рассчитанным на силу тока, применяющу
юся в Вашей системе. Если он часто перегорает, проконсультируйтесь у ближайшего
дилера продукции фирмы JVC.
• Если проблема в шуме...
Это устройство использует фильтр шума в контуре питания. Но с некоторыми автомо'
лями возможна ситуация, когда слышны посторонние щелчки и нежелательный шум, d
этом случае подключите задний контакт заземления (Смотрите схему подключе
ния на стр. 11) к раме автомобиля, используя короткие и толстые провода. Если шум все
еще присутствует, проконсультируйтесь у ближайшего дилера продукции фирмы JVC.
• Максимальная входная мощность динамиков должна превышать 35 ватт как для пере
дних, так и для задних динамиков, их сопротивление должно находиться в пределах от 4
до 8 ом.
• Обязательно заземлите это устройство к раме автомобиля.

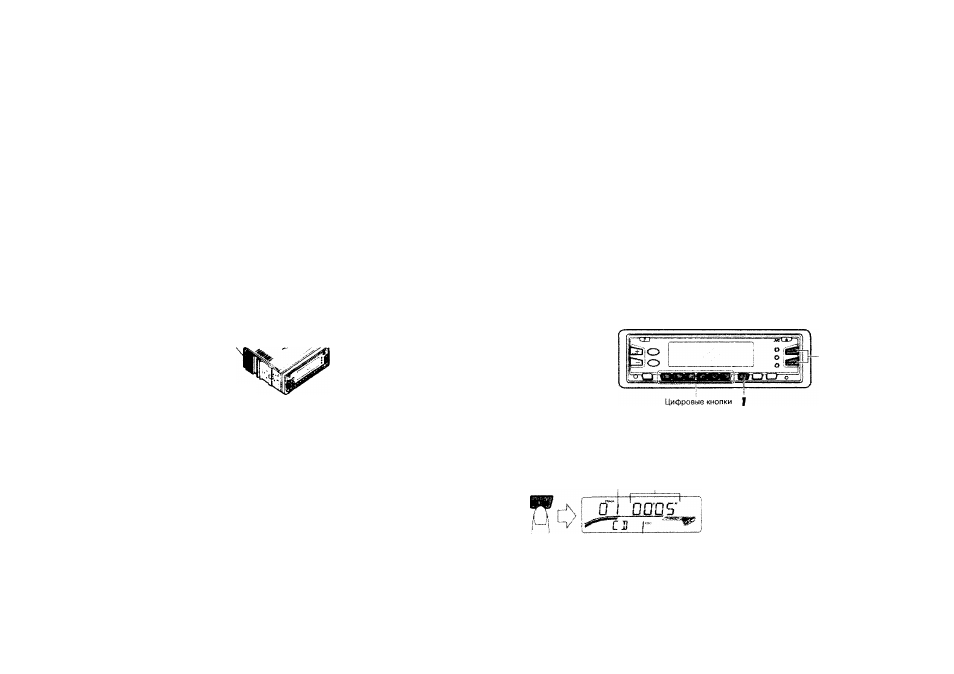

• После использования радиатор становится очень горячим. Не дотрагивайтесь до него
при демонтаже магнитолы.
Радиатор
Типовые подключения
Перед подключением: Тщательно проверьте проводку автомобиля. Неправильное под
ключение может серьезно повредить данное устройство.
1
Подключите цветные провода питания к аккумулятору автомобиля, колонкам и автома
тической выдвижной антенне в такой последовательности.
ф Черный: земля,
® Желтый: к аккумулятору автомобиля (постоянный ток 12 вольт).
@ Красный: к дополнительному контакту.
@ Другие (за исключением синего в белую полоску): К колонкам.
Синий в белую полоску: к автоматической выдвижной антенне.
2
Подключите кабель антенны.
3 в
последнюю очередь подключите проводку к магнитоле.
Примечание: Если Ваш автомобиль не имеет дополнительного контакта, переместите
предохранитель из положения 1 (первоначальное положение) в положение 2, и присоеди
ните красный провод (А7) к положительному контакту аккумулятора.
• В этом случае желтый провод не используется.
ЭКСПЛУАТАЦИЯ ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ
тт
С аппаратами моделей KS-FX930R/KS-FX830R мы рекомендуем использовать проигрыва
тели компакт-дисков моделей СН-Х.
По вопросам подключения других моделей проигрывателей компакт-дисков с автомати
ческой сменой дисков, проконсультируйтесь у ближайшего представителя фирмы JVC.
• Например, при использовании проигрывателя компакт-дисков с автоматической сменой дисков модели
KD-MK, для подключения его к данному аппарату необходимо использовать шнур KS-UI5K.
Перед началом эксплуатации проигрывателя компакт-дисков:
• Внимательно ознакомьтесь с инструкцией, прилагающейся к проигрывателю компакт
дисков.
• В случае, если в магазине нет дисков, или диски вставлены обратной стороной, на эк-
оане дисплея высветится надпись “NO DISC” (НЕТ ДИСКА). В этом случае выньте
1агазин и вставьте диски так, как полагается,
• В случае, если на экране дисплея появляется надпись “RESET 1 - RESET 8" (ПО
ВТОРНАЯ УСТАНОВКА 1 - ПОВТОРНАЯ УСТАНОВКА 8), это означает, что в соедине
нии между аппаратом и проигрывателем компакт-дисков произошла какая-то неисп
равность. В этом случае, проверьте соединение, при необходимости надежно закрепите
соединительный провод (провода), а затем нажмите кнопку повторной установки на
проигрывателе компакт-дисков.
Прослушивание компакт-дисков
И
Выберите проигрыватель компакт-дисков
Проигрывание начинается с первой песни первого диска.
Проигрываются все песни всех компакт-дисков.
номер фрагмента
время прошедшее с начала
пооигоывания диска
(точное время показывается только в том случае, если
для просмотра времени была нажата кнопка DISP.)
номер диска
Замечание:
При нажатии кнопки СО-СН, питание включается автоматически. Для включения питания нет
необходимости нажимать кнопку Р/АТТ.
10
