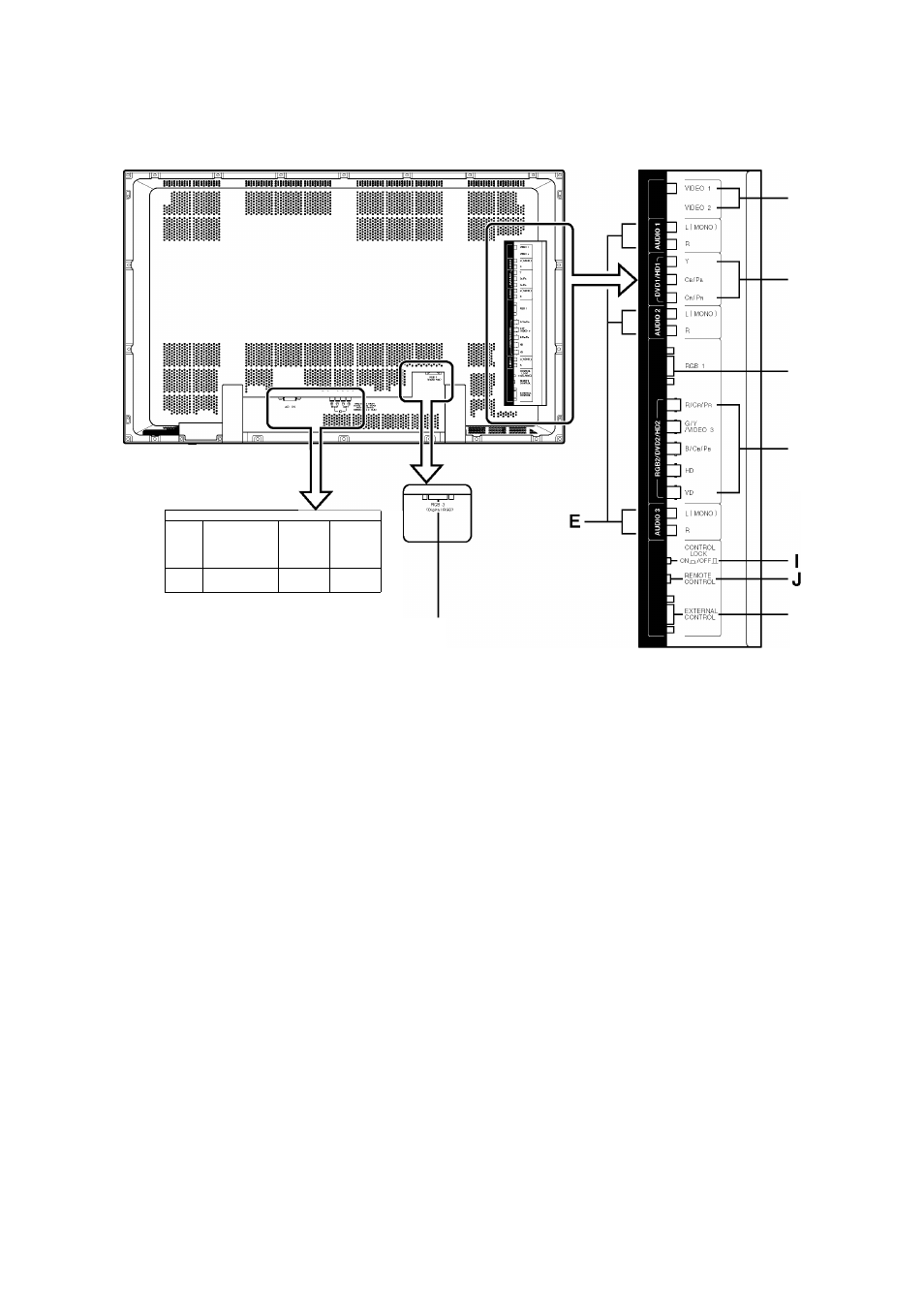

Вид сзади/Клеммная колодка
* Номинальная мощность громкоговорителей
должны быть не менее 7 Вт, а импеданс - 6 Ом.
'-------------------------------------------------------------------------------------------------------
AC
IN
,:*1А1Ш:
D
F
G
H
C
K
A AC IN (Вход переменного тока)
Для подключения поставляемого с аппаратом силового шнура.
B EXT SPEAKER L и R (Громкоговорители левый и
правый)
Для подключения внешних громкоговорителей. Надо
соблюдать правильное подключение в соответствии с их
полярностью.
C RGB3 (DVI 29-штырьковый)
Для подключения цифровых RGB-сигналов (TMDS).
D VIDEO1, 2 (Видео 1, 2)
Для подключения видеомагнитофона, DVD-плейера и др.
видеоаппаратуры.
E AUDIO1, AUDIO2, AUDIO3
Разъемы для подключения аудиосигналов.
Входной
аудиосигнал
выбирают
в
соответствии
с
видеосигналам по меню, отображаемому на экране дисплея.
F DVD1/HD1 (Цифровой видеодиск/Повышенная
четкость)
Для подключения плейера DVD (цифрового видеодиска) или
др. аппаратуры повышенной четкости изображения.
G RGB1 (Сигналы основных цветов изображения)
Для подключения аналоговых RGB-сигналов от
персонального компьютера.
H RGB2/DVD2/HD2
RGB2:
DVD2/ HD2:
VIDEO3:
для подключения аналоговых RGB-сигналов
для подключения плейера DVD (цифрового
видеодиска) или др. аппаратуры повышенной
четкости изображения.
Для подключения видеомагнитофона, DVD-
плейера и др. видеоаппаратуры.
I CONTROL LOCK (Блокировка управления)
При установке “CONTROL LOCK” в положение “ON” не
действуют кнопки, расположенные на панели управления
собственно аппарата.
J REMOTE CONTROL (Дистанционное управление)
Для подключения кабеля проводного пульта дистанционного
управления.
K EXTERNAL CONTROL (Внешнее управление)
Этот разъем применяется при внешнем управлении операциям
включения/отключения электропитания, выбора входных
сигналов и заглушения звука AUDIO MUTE от внешней
аппаратуры (внешнего управления).
8
