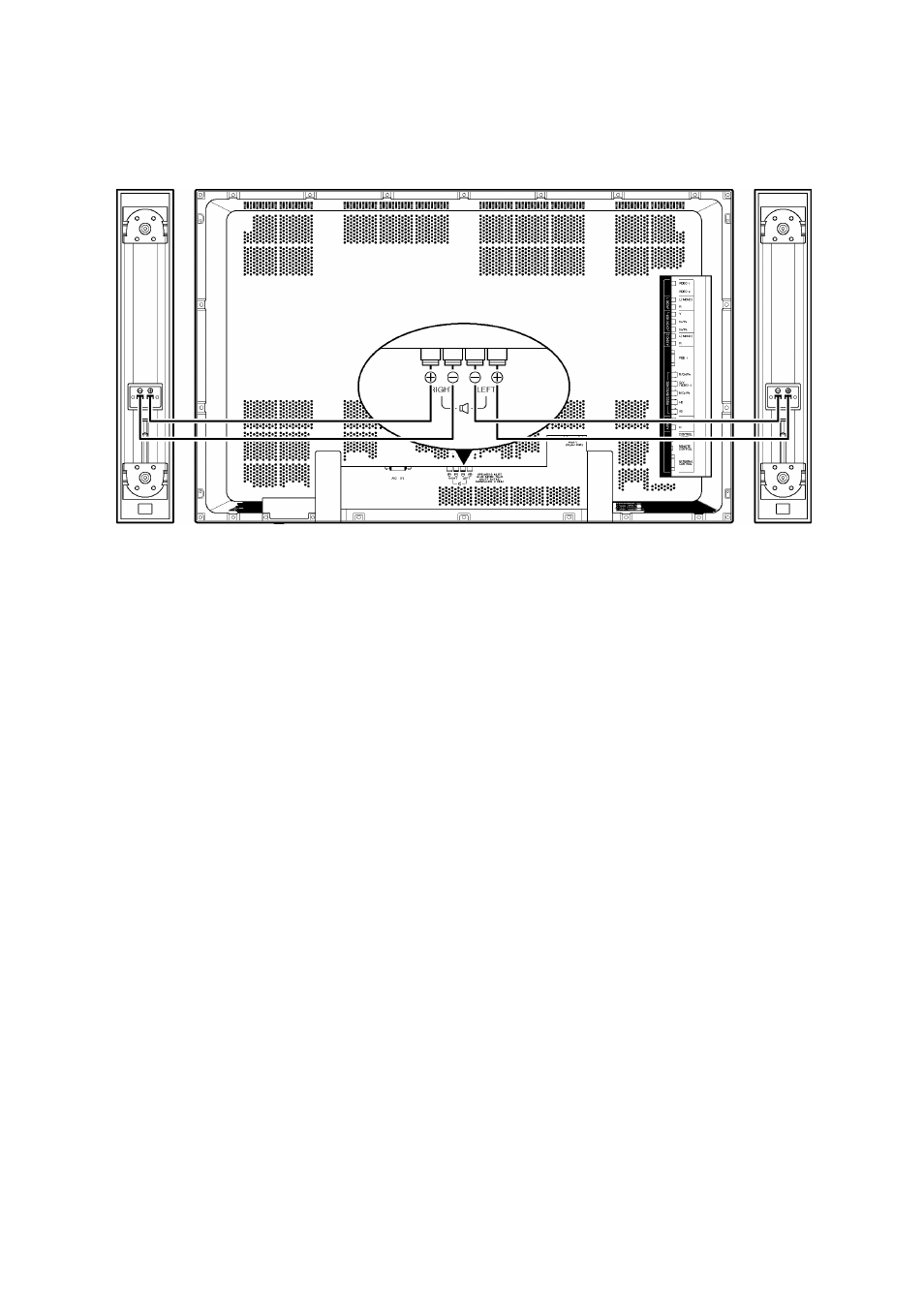

Подключение присоединяемых громкоговорителей
к плазменному дисплею можно подключить присоединяемые
громкоговорители (опционы) для воспроизведения звука от
источников VIDEO, DVD или RGB-сигналов.
присоединяемые
громкоговорители
можно
подключить
непосредственно к разъемам SPEAKERS или косвенно через
стереофонический усилитель, подключенный к аудиовыходам
аппарата.
ВНИМАНИЕ:Плазменный дисплей и подключенные к нему все
внешние
устройства
необходимо
выключить
перед
подключением громкоговорителей. К дисплею допускается
подключить громкоговорители с импедансом 6 Ом и номинальной
мошностью не менее 7 Вт.
Подключение
присоединяемых
громкоговорителей
к
плазменному дисплею осуществляется в следующем порядке:
1. Снять изоляцию с концов выводных проволок
громкоговорителей.
2. Прижимая вниз лапки под разъемами SPEAKERS, вставить
громкоговорительные выводные проволоки и отпустить лапки
с надежной фиксацией выводных проволок.
[a] Присоединить проволоку положительной полярности (+)
правого громкоговорителя (с правой стороны празменного
дисплея, если смотреть спереди) к гнезду RIGHT +.
[b] Присоединить проволоку отрицательной полярности (-)
правого громкоговорителя к гнезду RIGHT -.
[c] Присоединить проволоку отрицательной полярности (-)
левого громкоговорителя к гнезду LEFT-.
[d] Присоединить проволоку положительной полярности (+)
левого громкоговорителя к гнезду LEFT+.
14
