Toshiba 50XP26 - Инструкция (Страница 8)

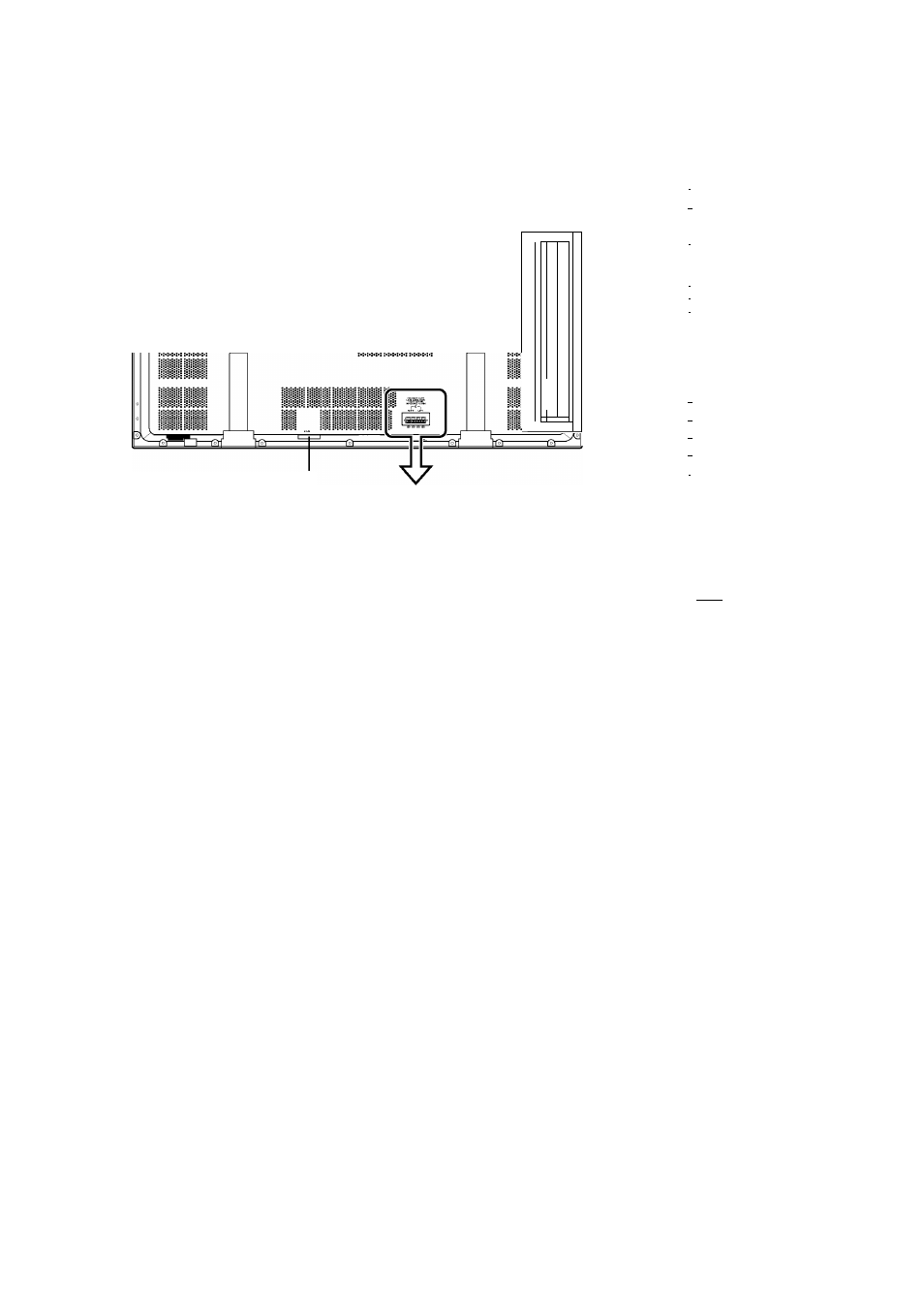

Вид сзади/Клеммная колодка
K
* Номинальная мощность громкоговорителей
должны быть не менее 7 Вт, а импеданс - 6 Ом.
IMPEDANCE 6 OHM
1-Ч-1
A
_____L
r
■
■(M ONO-
J
]
]
J
=GI
г
R .« R . R
:
Я,;,
I =
Г
■c
I VIDEO 1
~| VIDEO
I L(MONO)
□ ^_________
□ Y f-|
I CB/PB
I CR/PR
I L(MONO)
□ R
□
n R/CR/PR
~| G/Y
~| B/CB/
~| HD
~| VD
I L(MONO)
□ R
^ ON j = l /OFFU
B
C
D
■E
■F
G
H
A EXT SPEAKER L и R (Громкоговорители левый и
правый)
Для подключения внешних громкоговорителей. Надо
соблюдать полярность их подключения правильно.
B VIDEO1, 2, 3 (Видео 1, 2, 3)
Для подключения видеомагнитофона, DVD-плейера и др.
видеоаппаратуры.
C DVD1/HD1 (Цифровой видеодиск/Повышенная
четкость)
Для подключения плейера DVD (цифрового видеодиска) или
др. аппаратуры повышенной четкости изображения.
D RGB1 (Сигналы основных цветов изображения)
Для подключения аналоговых RGB-сигналов от
персонального компьютера.
E RGB2/DVD2/HD2
RGB2: для подключения аналоговых RGB-сигналов
DVD2/ HD2: для подключения плейера DVD (цифрового
видеодиска) или др. аппаратуры повышенной
четкости изображения.
F RGB3 (DVI 29-штырьковый)
Для подключения цифровых RGB-сигналов (TMDS).
G CONTROL LOCK (Блокировка управления)
При установке “CONTROL LOCK” в положение “ON” не
действуют кнопки, расположенные на панели управления
собственно аппарата.
H REMOTE CONTROL (Дистанционное управление)
Для подключения кабеля проводного пульта дистанционного
управления.
I EXTERNAL CONTROL (Внешнее управление)
Этот разъем применяется при внешнем управлении операциям
ON/OFF (включения/отключения) электропитания, выбора
входных сигналов и заглушения звука AUDIO MUTE от
внешней аппаратуры (внешнего управления).
J AUDIO1, AUDIO2, AUDIO3
Разъемы для подключения аудиосигналов.
Входной
аудиосигнал выбирают в соответствии с
видеосигналам по меню, отображаемому на экране дисплея.
К AC IN (Вход переменного тока)
Для подключения поставляемого с аппаратом силового шнура.
