Подключение внешних громкоговорителей
к
плазменному
дисплею
можно
подключить
внешние
громкоговорители (опционы) для воспроизведения звука от
источников VIDEO, DVD или RGB-сигналов.
Внешние громкоговорители можно подключить непосредственно
к разъемам SPEAKERS или косвенно через стереофонический
усилитель, подключенный к аудиовыходам аппарата.
ВНИМАНИЕ:
Плазменный дисплей и подключенные к нему все
внешние
устройства
необходимо
выключить
перед
подключением громкоговорителей. К дисплею допускается
подключить громкоговорители с импедансом 6 Ом и номинальной
мошностью не менее 7 Вт.

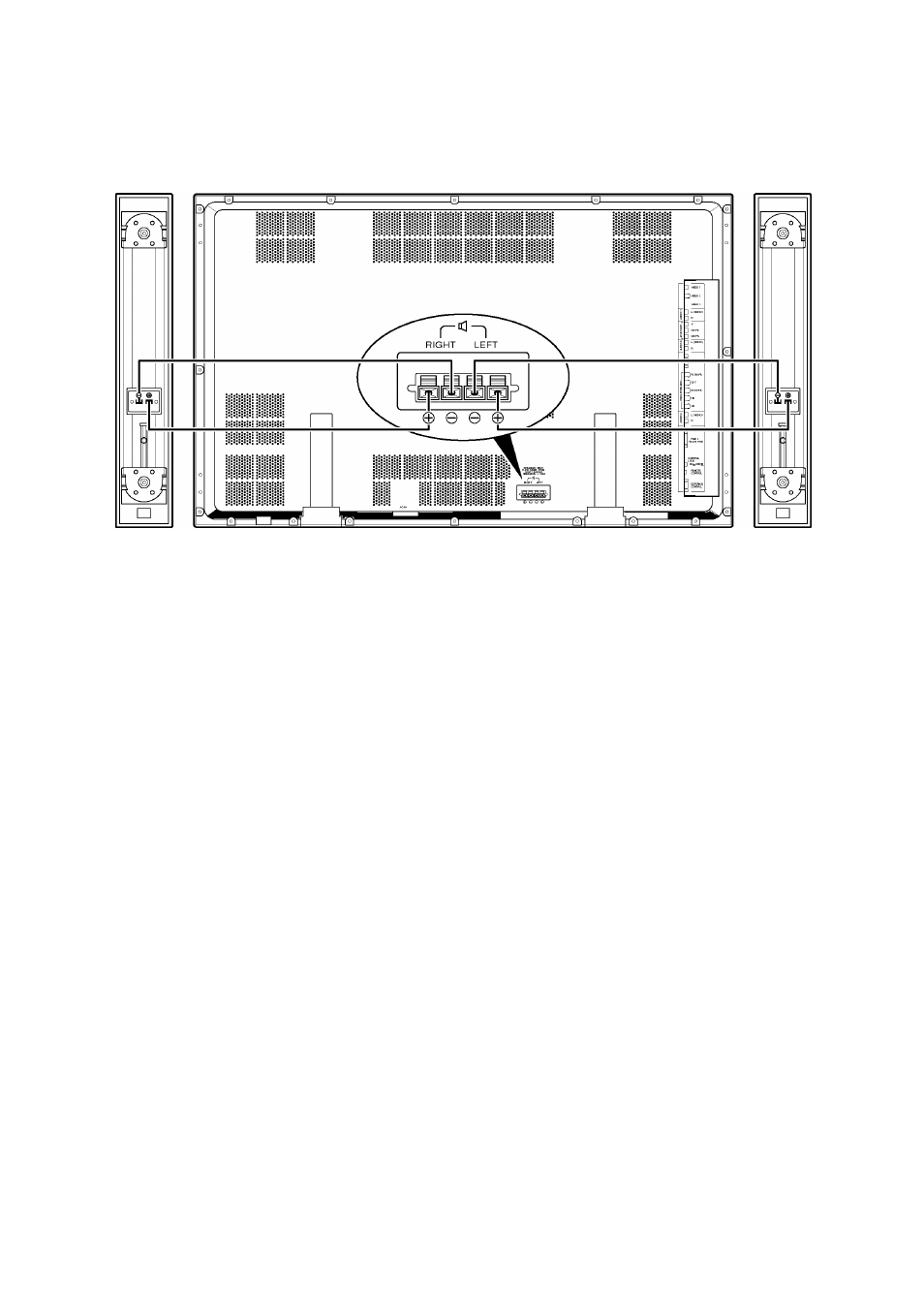

Подключение внешних громкоговорителей к плазменному
дисплею осуществляется в следующем порядке:
1. Снять изоляцию с концов выводных проволок
громкоговорителей.
2. Прижимая вниз лапки под разъемами SPEAKERS, вставить
громкоговорительные выводные проволоки и отпустить лапки
с надежной фиксацией выводных проволок.
[a] Присоединить проволоку положительной полярности (+)
правого громкоговорителя (с правой стороны празменного
дисплея, если смотреть спереди) к гнезду RIGHT +.
[b] Присоединить проволоку отрицательной полярности (-)
правого громкоговорителя к гнезду RIGHT -.
[c] Присоединить проволоку отрицательной полярности (-)
левого громкоговорителя к гнезду LEFT-.
[d] Присоединить проволоку положительной полярности (+)
левого громкоговорителя к гнезду LEFT+.
14
