Подключение

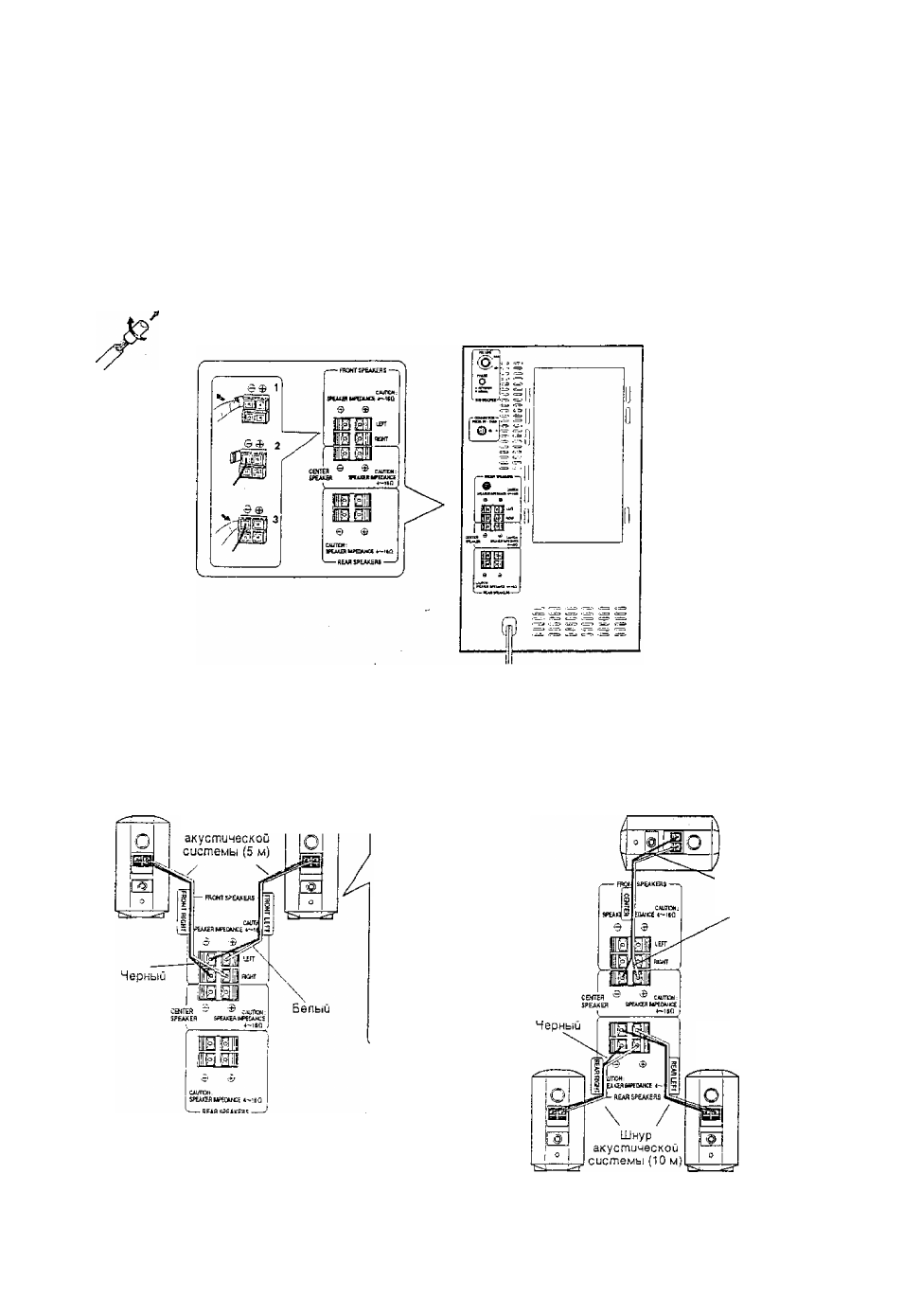

Подкпючение a§iycmu4<scKUX систем
с использованием входящих в комплектность шнуров акустических систем подключите цeнтpaJ^ьнyю
акустическую систему и сателлитные системы к разъемам активного сабвуфера.
Шнуры аку'стических систем имеют маркировку, указывающую, к какой акустической системе и разъему должен
быть подключен данный шнур.
• Четыре сателлитных акустических системы ^coryт использоваться в качестве фронтхтьных или тыловых,
• Обеспечьте подключение левых и правых систем к левым и правым разъемам, соответственно, а также их
подютючение с соблюдением полярности (+че, -уе). Белый шнур акустической системы подключают к гнезду
'‘ + ”, черный - к гнезду
Скрутите н снимите изоляцию на конце каждого шнура акустических систем.
Подкпючение фронтапьнык
акустических систем
Подключите правую систему к гнездам FRONT
SPEAKERS RIGHT.
Подключите левую систему к гнездам FRONT
SPEAKERS LEFT.
Правая фронтальная Левая фронтальная
акустическая система акустическая система
Шнур
Подключение центральной и тыловых
акустических систем
Подключите правую
тыловую
систему к гнездам
REAR SPEAKERS RIGHT.'
Подключите левую тьиовую систему к гнездам
REAR SPEAKERS LEFT,
Подключите центральную систему к гнездам
CENTER SPEAKER.
иентрапьная акустическая система
Сопште конец
проводника для
предотвращения
короткого
зал
1
ыкания. Затем
вставьте согнутьи!
конец провод
1
£ика
и гнездо, удерживая
при этом рычажок.
Прааан тыпоаан
акустическая
система
Прим
0
чание.
• Подкпючение шнуров акустических
систем с
нарушением папярности может привести к снижению
стереоэффекта и к ухудшению качества звучания.
Шнур
акустической
системы (5 м)
белый
Левая тыловая
акустическая
система
