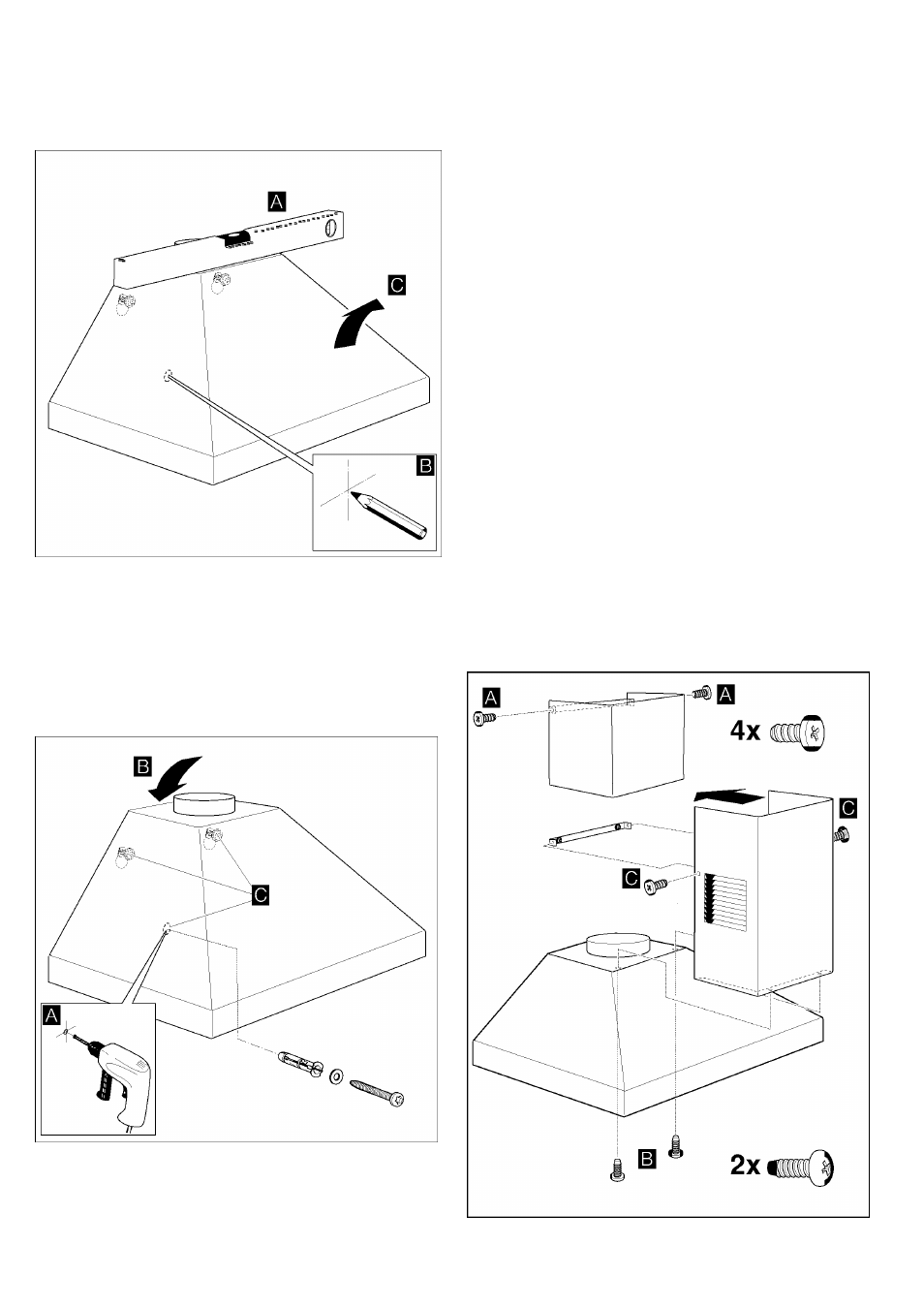

Установка
1. Подвесьте и выровняйте прибор. 0
2. Отметьте отверстие для установочного винта. ©
3. Снова снимите прибор. ©
Окончательная установка прибора
1. Просверлите отверстие для установочного винта (0 8 мм,
глубина 80 мм) и вставьте дюбель заподлицо со стенкой. 0
2. Сначала снимите защитную плёнку с задней стенки прибора,
а после его установки снимите плёнку полностью.
3. Повесьте прибор. ©
4. Вверните установочный винт - с подкладочной шайбой - и
туго затяните все винты. ©
Подключение прибора к сети
Подсоединение вытяжной трубы
Указание: Если используется алюминиевая труба, сначала
зачистите участок подсоединения.
1. Закрепите вытяжную трубу прямо на воздушном патрубке.
2. Выполните подсоединение для вытяжного отверстия.
3. Загерметизируйте места соединения соответствующим
образом.
Электрическое подключение
1. Вставьте вилку сетевого шнура в розетку с заземляющим
контактом.
2. Если необходимо стационарное подключение, соблюдайте
указания, приведенные в главеПодключение к электросети.
Монтаж обшивки вытяжной трубы
А Опасность травмирования!
Некоторые детали внутри прибора имеют острые кромки.
Используйте защитные перчатки.
1. Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2. Удалите защитную плёнку с обеих секций обшивки вытяжной
трубы.
3. Двумя короткими винтами привинтите верхнюю секцию
обшивки вытяжной трубы с боковых сторон к крепёжному
уголку. 0
4. Установите нижнюю секцию обшивки вытяжной трубы на
приборе и привинтите двумя длинными винтами снизу. ©
5. Двумя короткими винтами привинтите нижнюю секцию
обшивки вытяжной трубы с боковых сторон к крепёжному
уголку. ©
Указание: Перед тем как привинтить два винта, выровняйте
обшивку вытяжной трубы.
11
