Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
■ Трубы или шланги для прокладки трубы для отвода воздуха
должны быть выполнены из невоспламеняющегося
материала.
Круглые трубы
Рекомендуется внутренний диаметр 150 мм, как минимум
1 20 мм.
Плоские каналы
Внутреннее поперечное сечение должно соответствовать
диаметру круглых труб.
0 150 мм ок. 177 см
1 2 3 4 5
0 120 мм ок. 113 см
2
■ Плоские каналы не должны иметь резких изгибов.
■ При несоответствии диаметров труб используйте
герметизирующую ленту.
Проверка стены
■ Стена должна быть ровной, вертикальной и обладать
достаточной прочностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие в комплект поставки винты и дюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки - 40 кг.
Электрическое подключение
А Опасность удара током!
Некоторые детали внутри прибора имеют острые кромки, что
может повредить соединительный провод. Проследите, чтобы
соединительный провод не зажимался и не перегибался.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил ЕС
по подавлению радиопомех.
Этот прибор разрещается подключать только к установленной
согласно предписаниям розетке с защитным контактом.
Розетку с защитным контактом желательно расположить
по возможности позади общивки вытяжной трубы.
■ Розетка с защитным контактом должна подключаться
к электросети через собственный контур тока.
■ Если по заверщении монтажа вытяжки розетка с защитным
контактом оказалась в недоступном месте, то в этом случае
необходимо установить разъединительное устройство,
как при стационарном подключении.
В случае стационарного подключения монтаж требует наличия
разъединительных устройств в виде переключателей
с зазорами между контактами более 3 мм и отключением всех
полюсов (линейные защитные автоматы, предохранители
и контакторы). Стационарное подключение выполняется только
квалифицированным специалистом-электриком.
Установка
Подготовка к установке
Внимание!
Убедитесь в том, что в области отверстий нет электропроводки,
газовых или водопроводных труб.

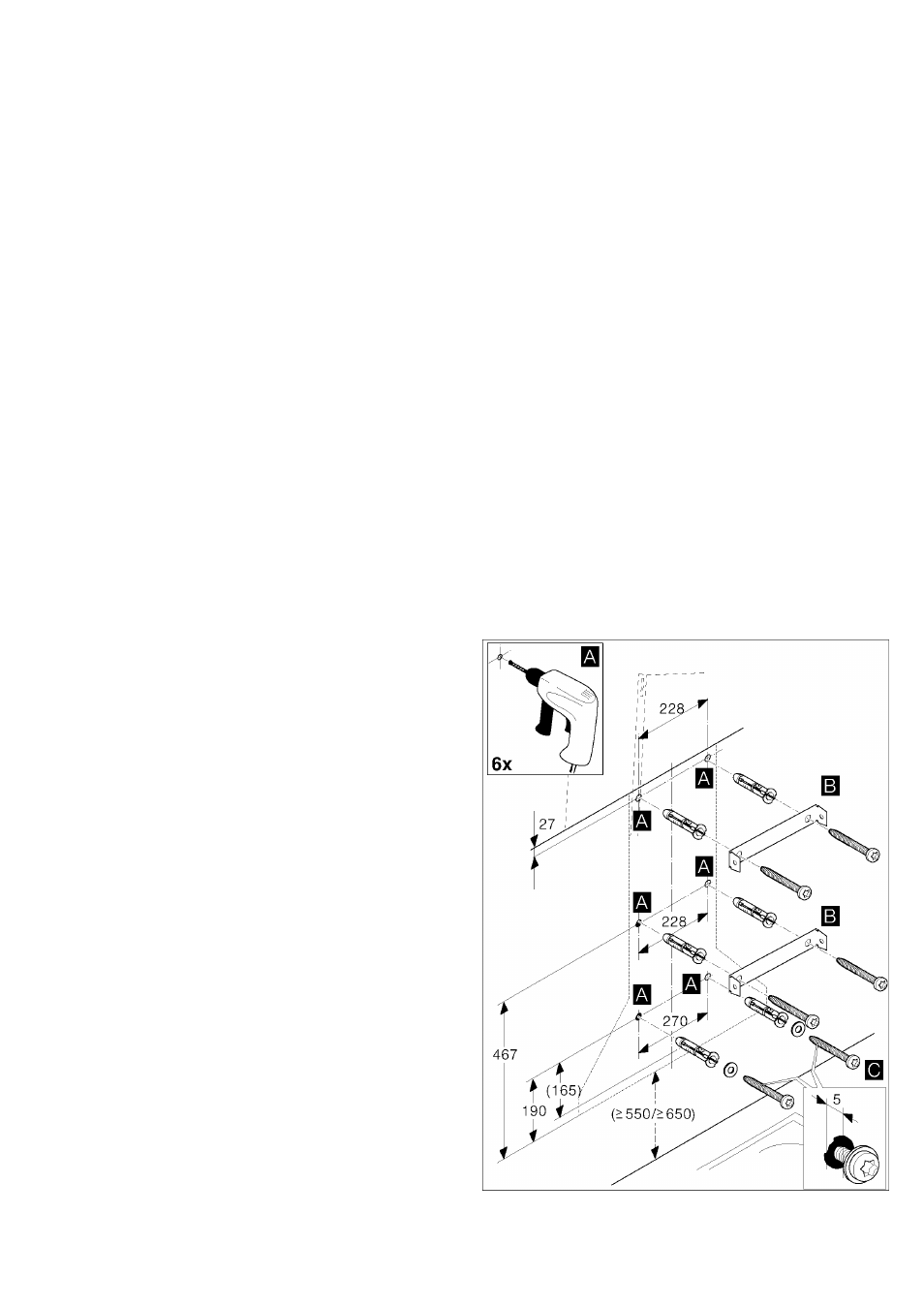

1. Начертите вертикальную осевую линию на стене от верхней
панели до нижней кромки вытяжки.
2. Обозначьте положения винтов и контур области установки.
3. Просверлите отверстия (0 8 мм, глубина 80 мм) и вставьте
дюбель заподлицо со стенкой. 0
4. Установите крепёжный уголок для общивки вытяжной трубы и
вверните винт. ©
5. Вверните 2 винта крепления с подкладочными щайбами на
прим. 5 мм. ©
10
