Монтаж, подключение к газу и электросети
Подключение газа
Подключение должно осуществляться только специалистом с
допуском или лицензированным сотрудником сервисной
службы в соответствии с указаниями данными в разделе
«Подключение газа и переход на другой вид газа».
Для лицензированного специалиста или сервисной службы
Внимание!
■ Необходимые условия для установки данного прибора
указаны на типовой табличке на задней стенке прибора. Вид
газа, необходимый для эксплуатации данного прибора
отмечен звездочкой (*).
■ Перед установкой прибора проверьте, какой вид газа и под
каким давлением находится в газораспределительной сети
вашего дома и убедитесь, что настройки данного прибора
соответствуют этим параметрам. Если настройки прибора
нужно изменить, следуйте указаниям в разделе
«Подключение газа и переход на другой вид газа».
■ Этот прибор не подключен к отводу дымовых газов. Он
должен быть подключен в соответствии с предписаниями по
монтажу и введен в эксплуатацию. Не подключайте прибор к
дымоходу. Должны быть соблюдены все нормы вентиляции.
■ Подключение газа должно осуществляться стационарно (т. е.
не через временныеподключения) или через специальный
безопасный газовый шланг.
■ Если используется безопасный газовый шланг, убедитесь что
он не защемлен и не сдавлен. Шланг не должен
соприкасаться с горячей поверхностью.
■ Газоподводящие трубы (газовая труба или безопасный
газовый шланг) могут быть подключены с правой или с левой
стороны прибора. Соединение должно иметь легко
доступный запорный кран.
Правила техники безопасности
Номинальные значения давления при эксплуатации прибора
составляют
для природного газа (020) — 20 мбар, для сжиженного газа
(030) — 30 мбар, для сжиженного газа (031) — 37 мбар.
Соблюдайте указанные значения давления при эксплуатации
прибора. Все данные на типовой табличке прибора приводятся
с учётом вышеуказанных значений давления. Производитель не
несет ответственности за последствия или риск, связанные с
эксплуатацией прибора с недопустимыми значениями
давления.
А Несоответствующее давление газа в
газораспределительной сети!
Если давление газа для природного газа (020) выше чем
25 мбар, для сжиженного газа (030) выше чем 36 мбар, для
сжиженного газа (031) выше 45 мбар, в целях безопасности
установите на прибор подходящий регулятор давления газа.
Подключение, техобслуживание и настройка регулятора
давления газа должны выполняться квалифицированным
специалистом, имеющим на это разрешение. Если вы не
знаете, какое давление в газораспределительной сети в вашем
доме, уточните его в местной газовой службе.
Неисправности газопроводки/ запах газа
Если вы почувствовали запах газа или заметили неисправность
на газопровода, нужно
■ сразу же перекрыть подачу газа или закрыть вентиль
газового баллона
■ сразу затушить открытый огонь и потушить сигареты
■ выключить электрические приборы, в том числе лампы
■ открыть окна и хорошо проветрить помещение
■ позвонить в сервисную или газовую службу.
Перемещение прибора за газоподводящие
трубы или за ручку дверцы
Не передвигайте прибор, держась за газоподводящие трубы,
так как в этом случае можно их повредить. Опасность утечки
газа! Не передвигайте прибор, держась за ручку дверцы, можно
повредить ручку и дверные петли.
Подключение к электросети
Внимание!
■ Доверьте установку прибора специалистам сервисной
службы. Для подключения необходимо наличие
предохранителя на 16 А. Прибор рассчитан на напряжение
электросети 220-240 В.
■ При падении напряжения электросети ниже 180 В перестаёт
функционировать электрический поджиг.
■ На неисправности, возникшие из-за неправильного
подключения прибора, гарантия не распространяется.
■ Для замены поврежденного сетевого кабеля обратитесь к
изготовителю, в его сервисную службу или к
квалифицированному электрику.
Для сервисной службы
Внимание!
■ Прибор следует подключать в соответствии с параметрами,
указанными на типовой табличке.
■ Подключение к электросети должно быть выполнено в
соответствии с действующими предписаниями. Розетка
должна быть легкодоступна, чтобы прибор в случае
необходимости можно было быстро отключить от
электросети.
■ Должен быть установлен выключатель с размыканием всех
полюсов.
■ Никогда не используйте удлинители и тройники.
■ В целях безопасности разрешается подключать этот прибор
только к электрической сети с заземлением. Если розетка с
заземлением не соответствует предписаниям, защита от
поражения электрическим током не гарантируется.
■ Для подключения прибора следует использовать кабель
типа H 05 W-F или другой аналогичный кабель.
Установка плиты в горизонтальном
положении
Установите плиту прямо на пол.
1. Выдвиньте выдвижной цокольный ящик и выньте его
движением вверх.
Внутри основания спереди и сзади расположены
установочные ножки.

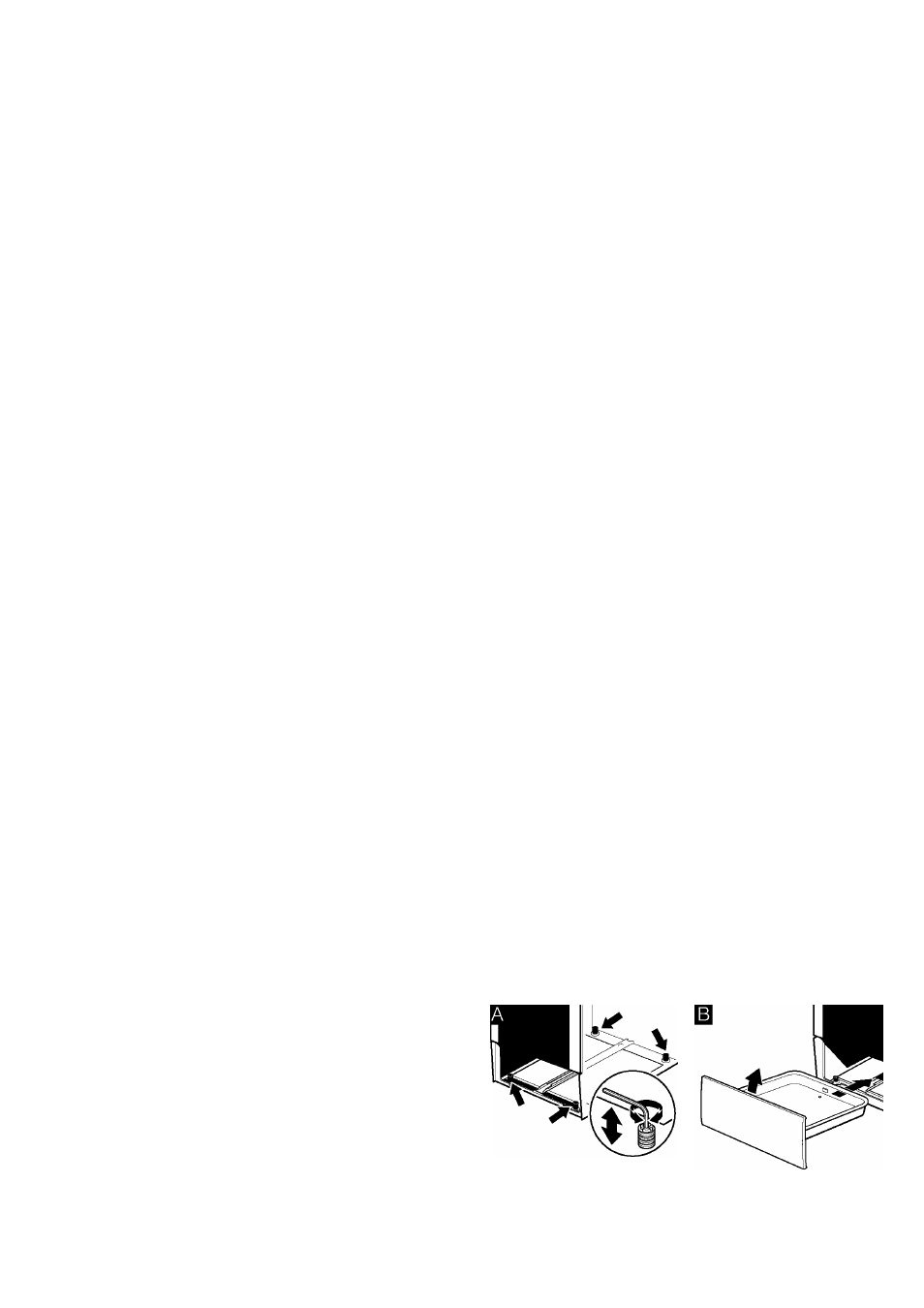

2. С помощью шестигранного ключа можно подкручивать
установочные ножки в более высокое или низкое положение,
пока плита не установится горизонтально (рис. A).
3.Задвиньте обратно выдвижной цокольный ящик (рис. B).
8
