Модуль расширения на 2 считывателя PW-5000
Реле 1 и 3 используются для управления дверными замками, соответствующими считывателям 1
и 2. Несмотря на то, что реле 1 и 3 позволяют управлять типичными электрическими замками
и защелками, коммутация больших нагрузок может привести к ускоренному износу контактов и
преждевременному выходу реле из строя. Управление индуктивными нагрузками (например,
электромагнитной защелкой), вызывает электромагнитные помехи, которые могут мешать нор­
мальной работе другого оборудования. Для уменьшения износа контактов реле и увеличения

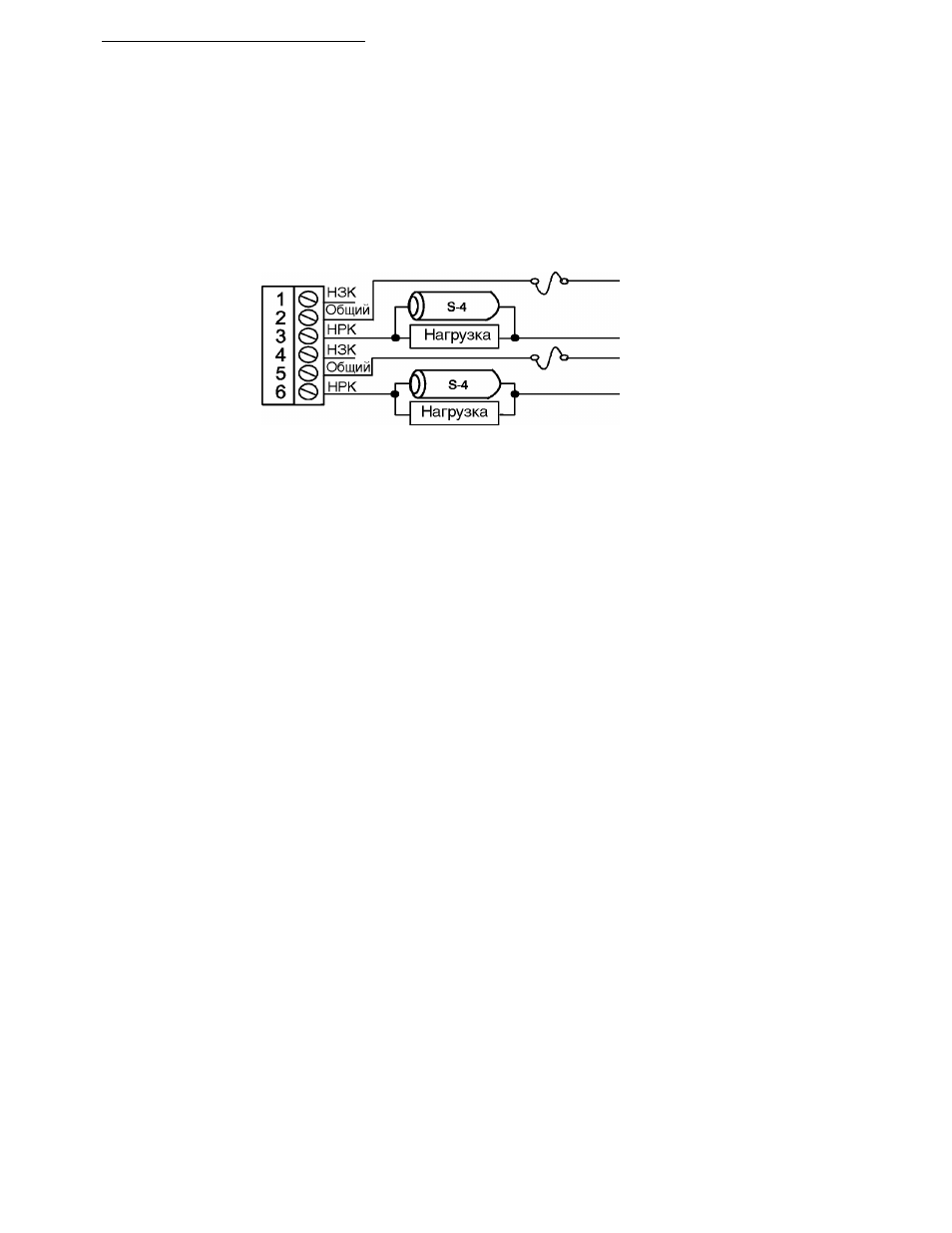

надежности системы, настоятельно рекомендуется использовать цепь защиты реле. На рисунке
ниже приведена схема цепи защиты реле с использованием подавителей помех 8-4. Распола­
гайте подавитель помех как можно ближе к нагрузке на расстоянии не более 30 см от нее.
Эффективность работы подавителя помех снижается при увеличении расстояния от 8-4 до на­
грузки.
+
Источник
питания
Источник
питания
Реле 2 и 4 обычно используются для индикации состояния замка двери. Реле 5 и 6 могут ис­
пользоваться для любых функций. Они недоступны при установке платы PW5K1R2 в стойке в
корпусе PW5K1ENC1.
При подключении нагрузки используйте провода достаточного сечения для предотвращения по­
терь напряжения.
Установка
Плата PW5K1R2 может устанавливаться в стойке с фиксацией платы за края или в плоском
корпусе, используя отверстия для монтажных стоек по краям платы. Northern Computers предла­
гает различные типы корпусов для установки PW5K1R2.
При установке PW5K1R2 в стойке, разъемы для подключения двух входов шлейфов общего на­
значения, входов контроля открывания корпуса панели и источника питания, а также двух реле,
становятся недоступными и не должны использоваться.
Плоский корпус панели используется, когда необходимо разместить модуль PW5K1R2 рядом с
контролируемыми дверьми. В этом случае задействуются входы контроля открывания корпуса
панели и источника питания. Два дополнительных входа могут использоваться для подключения
извещателей сигнализации, а два релейных выхода - для управления сиренами или другими
устройствами.
Рекомендуемая последовательность установки
1. Установите перемычки и 0!Р-переключатели на плате согласно данному руководству.
2. Установите плату в корпусе. При установке в стойке плата должна располагаться так, чтобы
сторона с электронными компонентами находилась справа.
3. Подключите к плате источник питания, используя разъем.
Внимание. Не подключайте источник питания к сети 220 В до тех пор, пока не будут
выполнены все соединения. Перед подключением еще раз проверьте правильность всех
соединений.
4. Подключите считыватели.
5. Подключите входы шлейфов сигнализации или установите перемычки на соответствующие
клеммы.
6. Подключите выходы реле.
7. Подключите PW5K1R2 к плате основного контроллера PW5K1!C.
8. Убедитесь в правильности всех соединений и качестве используемых проводов.
9. После того, как установлены все платы расширения, подключите разъемы интерфейсов
R8-485 и питания.
10. Выполните настройки панели, используя программное обеспечение.
7
