Модуль расширения на 2 считывателя PW-5000
Подключение к порту RS-485
1. Клемма "TR+" - положительная клемма дифференциального сигнала приема/передачи.
2. Клемма "TR-" - отрицательная клемма дифференциального сигнала приема/передачи.
3. Клемма "GND" -
сигнальное заземление. Соединение с этой
клеммой является обязатель
ным. Сигнальное заземление не соединяется с клеммой заземления корпуса панели.
Для соединения устройств используйте двойную витую пару с малой емкостью и общим экра
ном, например типа Beiden 9842 или аналог. Минимальный диаметр проводника 0,51 мм (24
AWG).
—1Е '

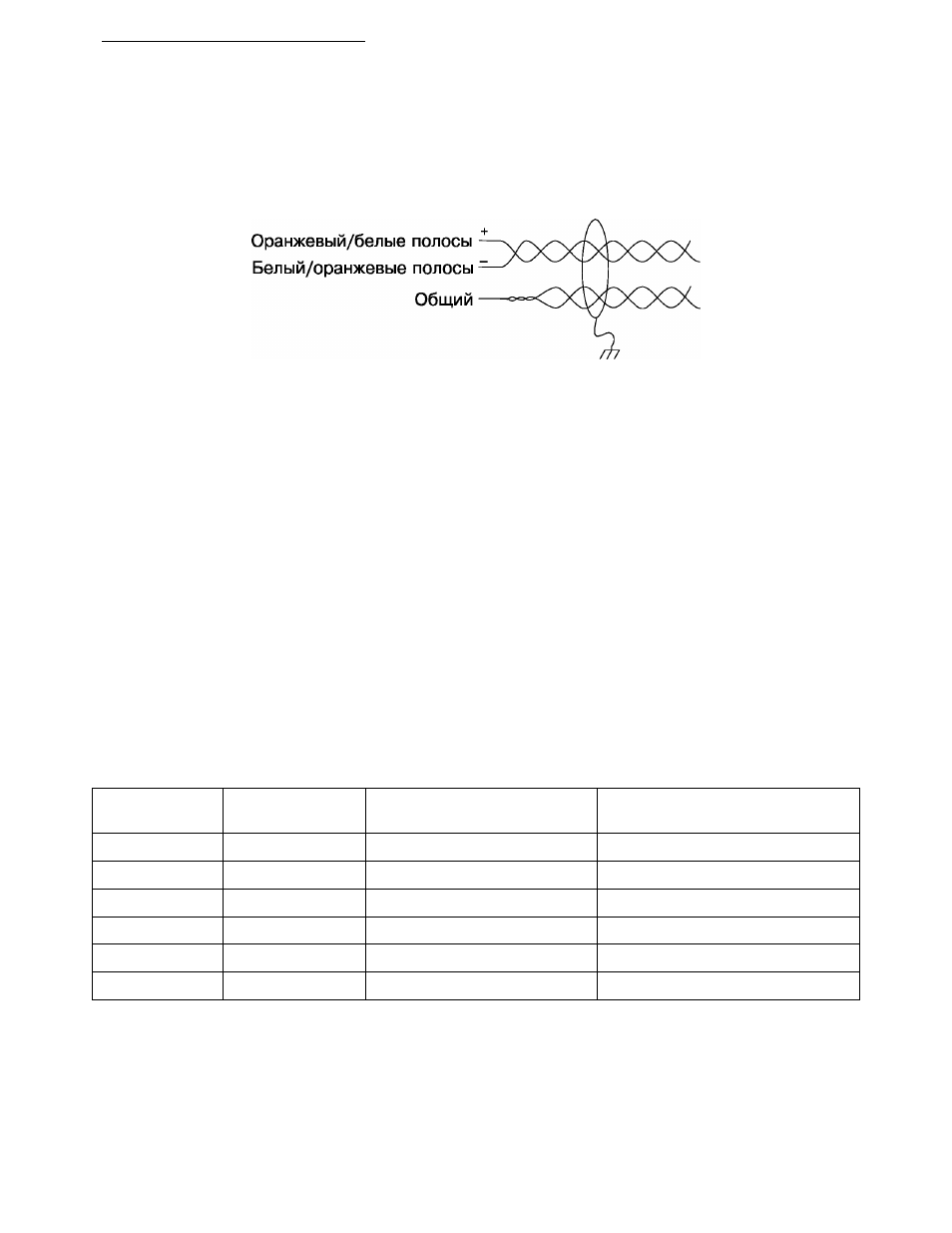

Для подключения к N-485 соедините вместе провода синего цвета и используй
те их как общий провод (сигнальное заземление). Используйте оранжевую пару
проводов для передачи данных, соблюдая полярность подключения. На одном
конце линии соедините внешнюю оплетку проводников с электрическим зазем
лением.
При подключении модулей к шине В8-485 соблюдайте следующие правила. Подключите входя
щую линию "1В+" от предыдущего модуля к клемме "1В+" и к этой же клемме подключите ис
ходящую линию
"1В+" для следующего модуля. Аналогично соединяйте клеммы "ТВ-" модулей.
Таким образом, все модули подключаются параллельно шине данных В8-485.
По умолчанию перемычка Л, подключающая оконечный резистор к шине данных В8-485 не ус
тановлена. Если модуль расширения является последним на шине данных В8-485, установите
перемычку Л (замкните оба контакта).
Подключение считывателей
Для питания считывателя может использоваться напряжение 5 В или 12 В пост. тока. Выбор
напряжения для считывателя 1 осуществляется перемычкой 32, а для считывателя 2 - пере
мычкой 33. Установите перемычку в положение "5" для напряжения 5 В или в положение "12"
для 12 В. По умолчанию перемычки 32 и 33 установлены в положение "5". Каждый порт для
подключения считывателей поддерживает считыватели с информационными сигналами логиче
ских уровней ТТЛ.
При подключении считывателей используйте следующую таблицу.
Клемма
Цвет провода
Считыватель с
интерфейсом Виганда
Считыватель с
интерфейсом магнитных карт
1
Красный
Питание (5 В или 12 В)
Питание (5 В или 12 В)
2
Коричневый
Управление светодиодом
Управление светодиодом
3
Желтый
Управление зуммером
Управление зуммером
4
Белый
Линия "Данные 1"
Линия "Синхронизация"
5
Зеленый
Линия "Данные 0"
Линия "Данные"
6
Черный
Общий
Общий
Выход управления светодиодом может быть сконфигурирован с помощью программного обеспе
чения для управления по одной сигнальной линии одноцветным или двухцветным светодиодом
считывателя. Пример наиболее часто используемой конфигурации приведен в таблице ниже.
Если управление зуммером считывателя не используется, выход управления светодиодом может
быть запрограммирован как вторая клемма для управления двухцветным светодиодом с двумя
сигнальными линиями.
