Руководство no установке ркогово|111тепей
Комплект поставки
>
Передние громкоговорители х 2
>
Центральный громкоговоритель х 1
• Громкоговорители окружающего
звучание х 2
• Низкочастотный громкоговоритель
х1
>
Кабели громкоговорителей:
красный/белый (Передние
громкоговорители) 4 т х 2
зеленый (Центральный
громкоговоритель) 4 т х 1
синий/серый (Громкоговорители
окружающего звучание) 10 т х 2
фиолетовый (Низкочастотный
громкоговоритель) 4 т х 1
• Нескользещие подкладки
(маленькие) х 4
• Нескользещие подкладки
(большие) X 4
• Основание стоек передних
громкоговорителей х 2
• Винты (дле оснований) х 6
• Кронштейны X 2
• Винты (дле кронштейнов) х 4
• Крепежные кронштейны х 2*
• Винты (дле крепежных
кронштейнов) X 2*

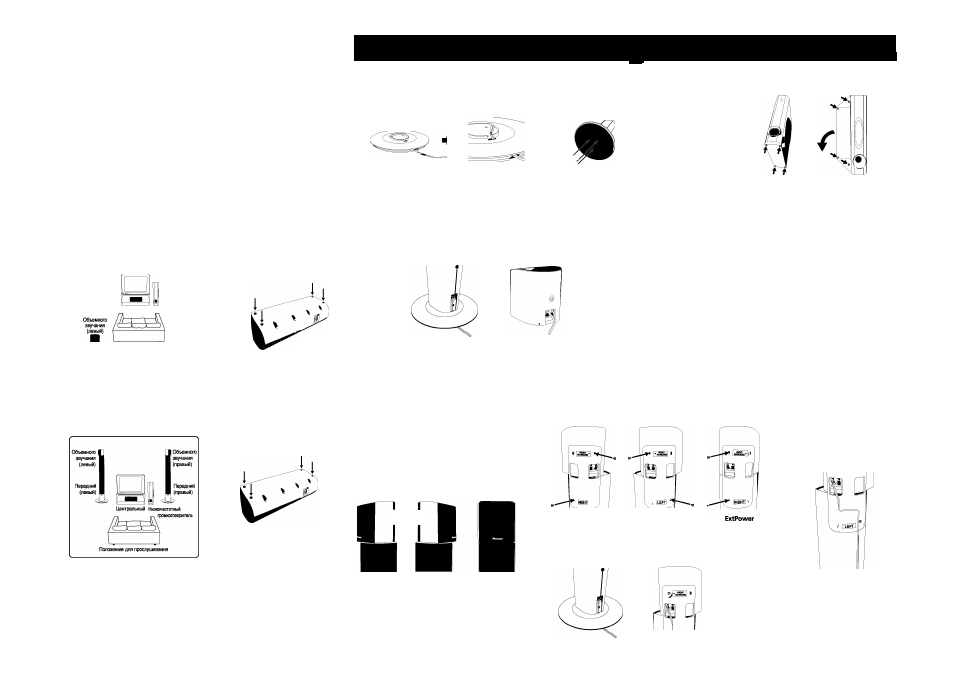

Сборка стоек громкоговорителей и крепление передних громкоговорителей
1
Расположение низкочастотного громкоговорителя
■
Меры
предосторожности
при установке
При сборке громкоговорителей
кладите их горизонтально на
боковую сторону во избежание
несчастных случаев или травм. При
сборке, установке и расположении
громкоговорителей всегда
обеспечивайте устойчивую
поверхность.
*См. раздел Настенная установка фронтальных и объемных акустических
систем в инструкциях по эксплуатации.
Прикрепите основания стоек громкоговорителей к стержням с помощью
входящих в комплект винтов.
Перед креплением основания к стойке, проведите провод громкоговорителя через отверстия,
расположенные в основании, как показано ниже. После совмещения стержня и основания, закрепите их
с помощью небольщих винтов в местах, показанных справа.
Вертикальное
положение
Выберите местоположение низкочастотного
громкоговорителя
Низкочастотный
громкоговоритель, входящий в
комплект поставки данной
системы, можно расположить
вертикально или горизонтально
(положив на бок). Выберите
наиболее подходящее
местоположение в комнате, затем
прикрепите большие
нескользящие подкладки, как
показано справа.
(оризонтальное
положение
Стандартная 5-точечная
установка объемного звучания
Это стандартная многоканальная установка
громкоговорителей объемного звучания для оптимального
звука по схеме 5.1 каналов для домашнего кинотеатра.
0 Предупреждение
• Не используйте какие-либо средства для крепления передних
громюговорителей кроме вжздящих в
1
^мплект кронштейнов.
Передний I
(левый) I
Передний
(правый)
Центральный Низкочастотный
гром
1
Юговоритель
Объемного
звучания
(правый)
Положение для прослушивания
о
Прикрепите небольшие нескользящие
подкладки к основанию центрального
громкоговорителя.
Используйте входящий в комплект связующий
материал для прикрепления 4 подкладок к
основанию центрального громкоговорителя.
Центральный
громкоговоритель
I
Подключите систему громкоговорителей.
См. Установка ресивера ОУО/СО (другая часть данного руюэводства
по установ!«) для правильного подключения громю)говорителей.
Установите их, как показано на рисун
1
Ю слева для оптимального
объемного звучания.
Передняя 3-точечная установка
объемного звучания
Такая установка идеальна в том случае, если установить
задний громкоговоритель объемного звучания невозможно,
или если желательно отказаться от прокладки длинных
кабелей громкоговорителей в помещении для прослушивания.
О
Прикрепите небольшие
нескользящие
подкладки к основанию
центрального
громкоговорителя.
Используйте входящий в
комплект связующий материал
для прикрепления 4 подкладок к
основанию центрального
громкоговорителя.
Центральный
громкоговоритель
О Предупреждение
• Не используйте какие-либо средства для
крепления передних гром
1
Юговорителей кроме
вжщящих в комплект кронштейнов.
е Установите громкоговорители объемного
звучания на передние громкоговорители,
поверните громкоговорители объемного
звучания к ближайшей стенке, совмещая стрелки
для оптимального переднего объемного
звучания.
Поверните каждый громкоговоритель объемного звучания так,
чтобы стрелка Т у основания совместилась со стрелкой
▲ FRONT SURROUND (ПЕРЕДНЕЕ ОБЪЕМНОЕ ЗВУЧАНИЕ) на
переднем громкоговорителе. Это необходимо только в режимах
FrtMovie или FrtMusic. При использовании режима ExtPower
(дополнительная мощность), громкоговорители объемного
звучания должны быть установлены в том же направлении, что и
передние громкоговорители (как показано ниже). См. инструкции
по эксплуатации для получения дополнительной информации о
режимах переднего объемного звучания.
4>
<►
FrtMovie / FrtMusic
ExtPower
e
Закрепите на месте с помощью входящих в комплект
кронштейнов.
Совместите отверстия в кронштейне с отверстиями в громкоговорителях, затем
закрепите их с помощью двух винтов в местах, показанных ниже. Обязательно
проследите за соответствующим использованием правого и левого кронштейнов с
громкоговорителями (как показано).
FrtMovie / FrtMusic
Подключите систему громкоговорителей.
См. Установка ресивера ОУО/СО (другая часть данного руководства по установке)
для правильного подключения громкоговорителей.
0
Закрепите провод
громкоговорителя.
По завершении, проведите
провода громкоговорителя
объемного звучания через
отверстие в задней части стойки
громкоговорителя и через
основание кронштейнов, как
показано ниже.
