Инструкция по эксплуатации Pioneer DCS-340
Установка ресивера оуо/со
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Установка ресивера ОУО/СО
О Предупреждение
Перед подключением данной системы или изменением схем подсоединения обязательно отключите питание с помощью кнопки ЗТАМОВУ/ОМ (ОЖИДАНИЕ/ВКЛ.) и отключите кабель
питания от розетки переменного тока. Не подключайте эти громкоговорители к какой-либо другой системе или усилителю во избежание повреждения или возгорания.
Ф

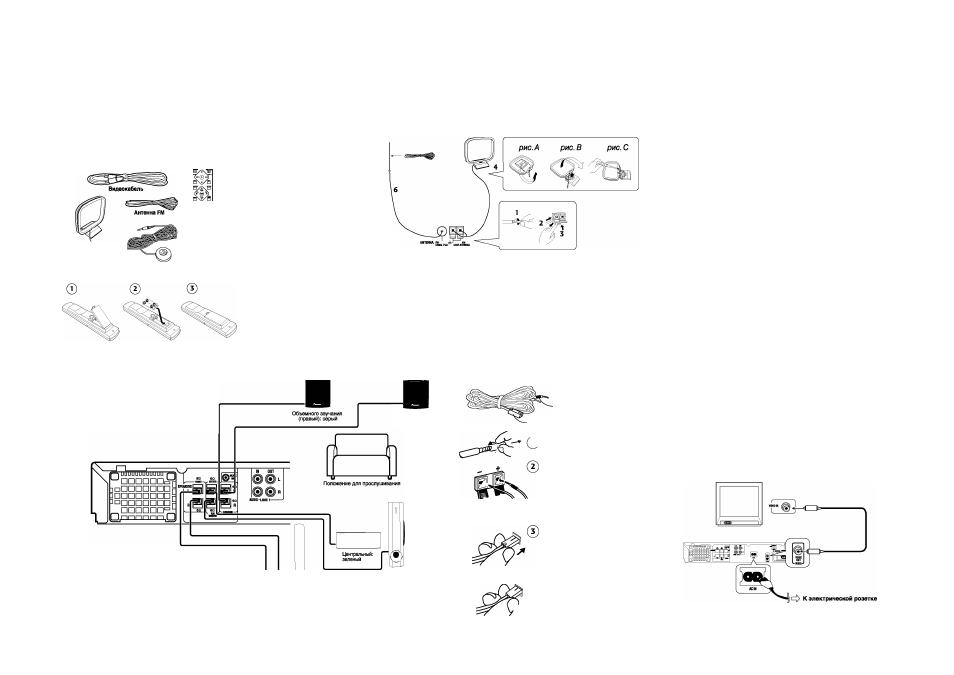

Проверьте наличие всех дополнительных
принадлежностей, затем установите
батарейки в пульт дистанционного
управления.
Батарейки и
пульт
дистанционного
управления
Кабель питания
Рамочная
антенна АМ
01®
Микрофон
(для настройки автоматической
функции МСАСС)
Подсоедините антенны АМ и РМ к задней панели ресивера ОУО/СО.
’
1
1
Снимите предохранительные щитки
с контактоа антенны АМ.
®
@
Откройте защитные выступы и
вставьте контакты антенн до конца
в каждый разъем.
@
3 ) Верните защитные выступы в
исходное положение для
предохранения и закрепления
контактов антенны АМ.
®
Прикрепите рамочную антенну АМ к
специальной стойке.
Чтобы прикрепить антенну к стой
1
Ю, отогните
стойку в направлении стрелки (рис. А), затем
закрепите рамочную антенну на стоЙ№ с
помощью зажима (рис. В).
Примечание: Чтобы установить антенну АМ на
стене или другой поверхности, сначала
прикрепите стойку к поверхности с помощью
винтов (рис. С), а затем закрепите антенну на
СТ
0
Й
1
Ю. Убедитесь в качестве приема.
Поместите антенну АМ на плоскую
поверхность и установите ее в направлении
наилучшего приема.
Не допускайте соприююновения антенны с
металлическими предметами, не размещайте ее
рядом с ю)мпыотером, телевизором и другими
электроприборами.
б) Подсоедините проволочную антенну РМ к разъему антенны РМ иыВАЬ 75П.
Чтобы улучшить прием, полностью вытяните проволочную антенну РМ и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Примечание: Сигнальный кабель заземления (Л) предназначен для снижения уровня
помех при подключении антенны. Данный кабель заземления не обеспечивает
электробезопасность.
Подключайте громкоговорители,
руководствуясь цветом
маркировки кабеля каждого
громкоговорителя. Подключите
их к разъемам громкоговорителей
такого же цвета на задней ланели
ресивера
ОМОЮО.
Объемного звучания
(левый); синий
Подсоедините каждый громкоговоритель в
соответствии с лриведенными ниже указаниями.
(^нтакт С цветной маркировкой
(подсоедините к громкоговорителю)
Низюзчастотный
громюэговоритель:
фиолетовый
Для лолучения наилучшего эффекта объемного
звучания раслоложите громкоговорители, как
локазано выше. Передние левый и лравый
громкоговорители следует раслолагать на
расстоянии от 1,8 до 2,7 м друг от друга.
О Предупреждение
Если система включена, то контакты громю}говорителей могут представлять
опасность. При подключении или отключении кабелей громга)говорителей для
предотвращения опасности порахфния электрическим
то
>
фм
, не прикасайтесь
к неизолированным деталям, прежде чем будет отсоединен кабель питания.
Передний
(правый):
красный
Передний
(левый);
белый
Верхние три разъема
Нижние три разъема
Цветной разъем
(подсоедините к задней панели)
*1
^ Снимите предохранительные щитки
с контактов.
Подсоедините контакты к разъемам
громкоговорителя. Цвет маркировки
контакта должен совпадать с цветом
маркировки разъема (над защитными
выступами). Контакт с цветной
маркировкой подключите к красному
(+) разъему, а другой контакт - к
черному (-) разъему.
Подключите другой конец к разъемам
громкоговорителей с цветной
маркировкой на задней панели
ресивера
ОМОЮи
(как показано
слева). Обязательно плотно вставьте
их до конца.
Небольшое ушко со стороны провода
контакта громкоговорителя должно
смотреть вверх или вниз, в
зависимости от подключения к
одному из верхних или нижних трех
разъемов громкоговорителей.
Обязательно убедитесь в
правильности подключения.
ЕЗ Использование пульта дистанционного
управления
Пулы дистанционного управления можно использовать на
расстоянии не более 7 метров от сенсора дистанционного
управления, располсмФнного на передней панели устройства, с
максимальным углом отклонения от сенсора 30 градусов.
Меры предосторожности:
• Управление устройством с помощью пульта дистанционного
управления невозможно, если существует преграда между
пультом дистанционного управления и сенсором, или угол
отклонения от сенсора превышает 30 градусов.
• Эффективность работы пульта дистанционного управления
мсо
1
ют снизиться при попадании на дистанционный датчик
устройства ярких солнечных лучей или сильного света
флуоресцентной лампы.
• Эффективность работы пульта дистанционного управления
мо)Ют снизиться вблизи устройств, излучающих инфракрасные
лучи, или при использовании пультов дистанционного
управления других устройств, в работе которых используются
инфракрасные лучи. Использование данного пульта
дистанционного управления также мсжет снизить
эффективность работы других устройств.
• При сокращении дальности действия пульта дистанционного
управления рею)мендуется заменить батарейки.
О)
Меры предосторожности при установке
батареек в пульт дистанционного управления
Неправильная установка батареек может привести к утечке
внутреннего вещества или повреждению.
Обязательно выполняйте перечисленные ниже правила;
• Вставляйте батарейки в батарейный отсек, располагая
положительный 0 и отрицательный © полюса в соответствии
с метками внутри отсека.
• Не устанавливайте вместе старые и новые батарейки.
• Не используйте вместе батарейки разных типов; батарейки
одинаю)вого размера могут обеспечивать разное напряхение
(обратите внимание на индикацию на юэрпусе батареек).
• Производите утилизацию использованных батареек в
соответствии с действующими в стране или регионе
государственными постановлениями по охране окружающей
среды,
• Если пульт не будет использоваться в течение
продолжительного периода времени (месяц и более), выньте
батарейки во избежание возмсжного повреждения вследствие
утечки внутреннего вещества батареек. Если батарейки
протекли, аккуратно вытрите жидюх!тъ внутри батарейного
отсека, а затем установите новые батарейки.
• Не кладите книги и другие предметы на пульт
дистанционного управления во избежание нажатия кнопок и,
вследствие этого, более быстрой разрядки батареек.
ЕЗ Дополнительные рекомендации по подключению антенн
• Следите за тем, чтобы антенные кабели наедшись подальше от
основного устройства и других кабелей.
• Для дости)юния оптимального приема, полностью вытяните антенну РМ
во избежание ее спутывания или свисания.
• Если прием слабый или плоюго качества, см. раздел Подровдиненив
щгтустрс^тв,
где приведены сведения по подключению наружных
антенн.
ЕЗдополнительные реюуиендации по расположению
громкоговорителей
Если комната прослушивания имеет поджщящий размер, расположите
громкоговорители, как показано на рисуню в пункте 3, для обеспечения
оптимального эффекта объемного звучания. Если мэмната прослушивания
имеет достаточно небольшой размер, и нет возможности выполнить
обычную установку громгюговорителя объемного звучания, см. раздел
Настройка звуцания домашнего кинотеатра
в инструкции по эксплуатации
Руховздство по
установке громкоговорителей для получения информации
по установи 3-точечного переднего о^много звучания.
При использовании стандартной установки громюговорителей объемного
звучания, как показано в п. 3, со^юдайте следующие реюшендации:
• Расположите передние левый и правый громкоговорители на равном
расстоянии от телевизора.
• Для обеспечения оптимального эффекта расположите задние
громкоговорители немного выше уровня ушей.
• Распопсжите центральный громюэговоритель выше или ниже уровня
телевизора, чтобы звук центрального канала иоедил от экрана телевизора.
Меры предосторожностм:
• Надежно закрепите центральный громкоговоритель при располохюнии
его на телевизоре. В противном случае, внешние воздействия, например
землетрясения, могут привести к падению громюэговорителя и
повреждению его и окружающих предметов.
• Не подключайте громкоговорители к каюму-либо другому усилителю. Это
мсоют привести к неисправности или возгоранию.
• Громкоговорители системы являются громкоговорителями
магиитоэащищенного типа и могут быть располсоюны в непосредственной
близости от телевизора. Однаю) в зависимости от местоположения
установки, может наблюдаться искажение цветов, если установить
громкоговоритель слишком близко к экрану телевизора. Если это
произойдет, переведите переключатель телевизора в полсвюние ВЫКЛ,
затем включите его в положение ВКЛ по истечении 15 - 30 минут. Если
проблема не устранена, расположите систему громкоговорителя подальше
от телевизора.
• Низю)частотиый громгюговоритель не имеет магнитного экранирования,
поэтому его не следует располагать вблизи телевизора или монитора. Так
как в нем отсутствует магнитное экранирование, не располагайте
магнитные нагюпители данных (такие, как дисюты, магнитофонные или
видеокассеты) вблизи низкочастотного громкоговорителя.
• Не прикрепляйте передние громкоговорители, центральный
громкоговоритель и низкочастотный громгюговоритель к стене или к
потолку - при падении они могут причинить травмы.
А ^
Подключите ресивер ОУО/СО к телевизору, затем
подсоедините кабель питания.
*1
^ Подключите один конец к видеовходу телевизора.
Используйте прилагаемый видеокабель.
®
@
®
Другой конец подсоедините к видеовыходу ресивера ОУО/СО.
Этот проигрыватель оборудован технологией защиты от копирования. Не
подключайте проигрыватель к телевизору через видеомагнитофон, используя
кабели АУ, так как изображение с проигрывателя может некорректно
отображаться на зкране телевизора.
Подсоедините кабель питания к входу питания переменного тока.
Поздравляем! Установка завершена.
