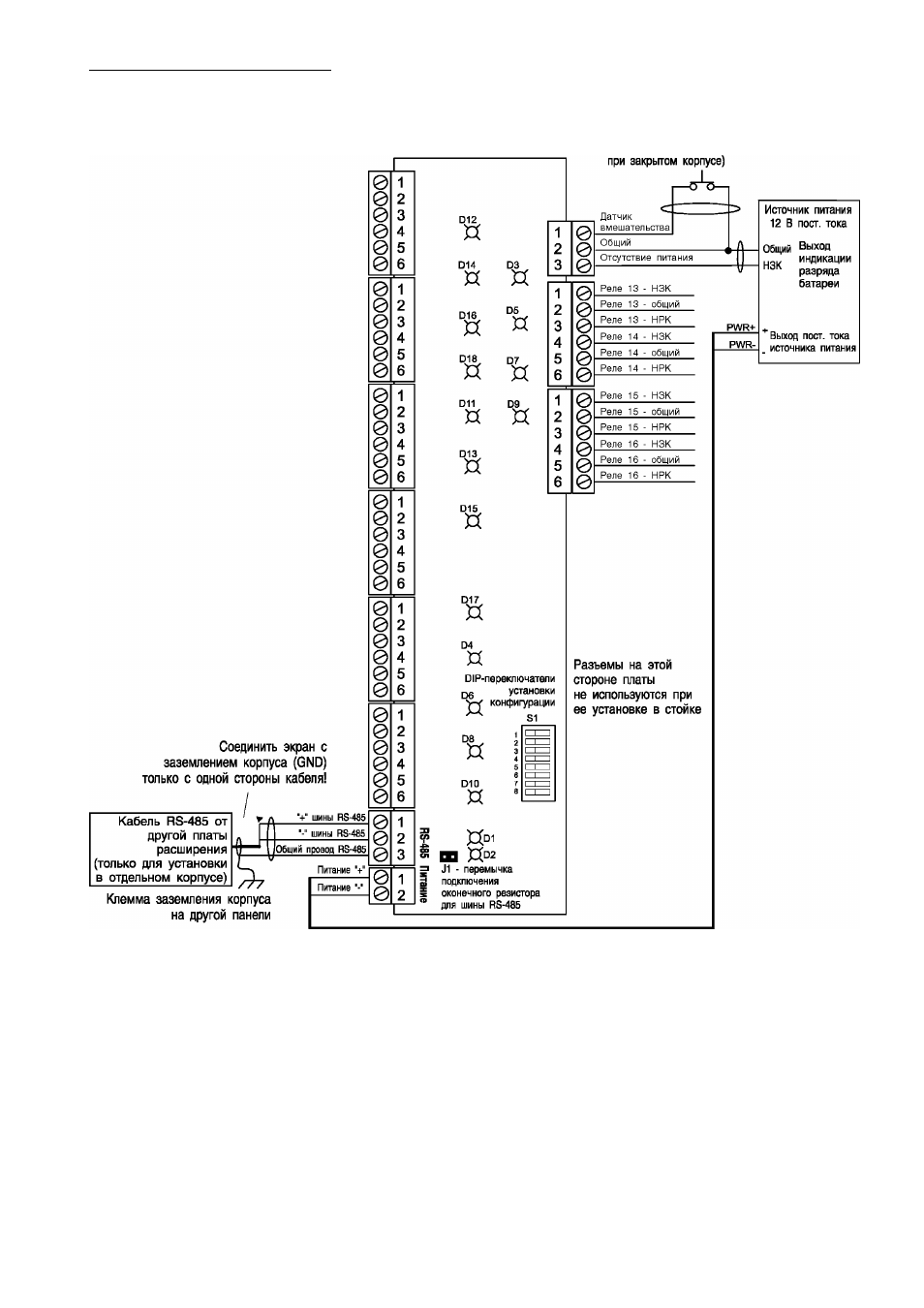

Модуль расширения выходов реле PW-5000
Схема подключения разъемов с 7 по 11
Датчик вмешательства
(контакты замкнуты
Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используйте
их как общий провод (сигнальное заземление). Используйте оранжевую пару проводов для пе
редачи данных, соблюдая полярность подключения. На одном конце линии соедините внешнюю
оплетку проводников с электрическим заземлением.
Представительство Honeywell Security Nederland B.V.
Россия, Санкт-Петербург, тел./факс +7 (812) 388-72-34, 718-61-01
E-mail: [email protected]
TD1117 rev0100 (версия от 20.07.01)
9
