Модуль расширения выходов реле PW-5000
Подключение к порту RS-485
1. Клемма "TR+" - положительная клемма дифференциального сигнала приема/передачи.
2. Клемма "TR-" - отрицательная клемма дифференциального сигнала приема/передачи.
3. Клемма "GND" - сигнальное заземление. Соединение с этой клеммой является обязатель­
ным. Сигнальное заземление не соединяется с клеммой заземления корпуса панели.
Для соединения устройств используйте двойную витую пару с малой емкостью и общим экра­
ном, например типа Beiden 9842 или аналог. Минимальный диаметр проводника 0,51 мм
(24 AWG).

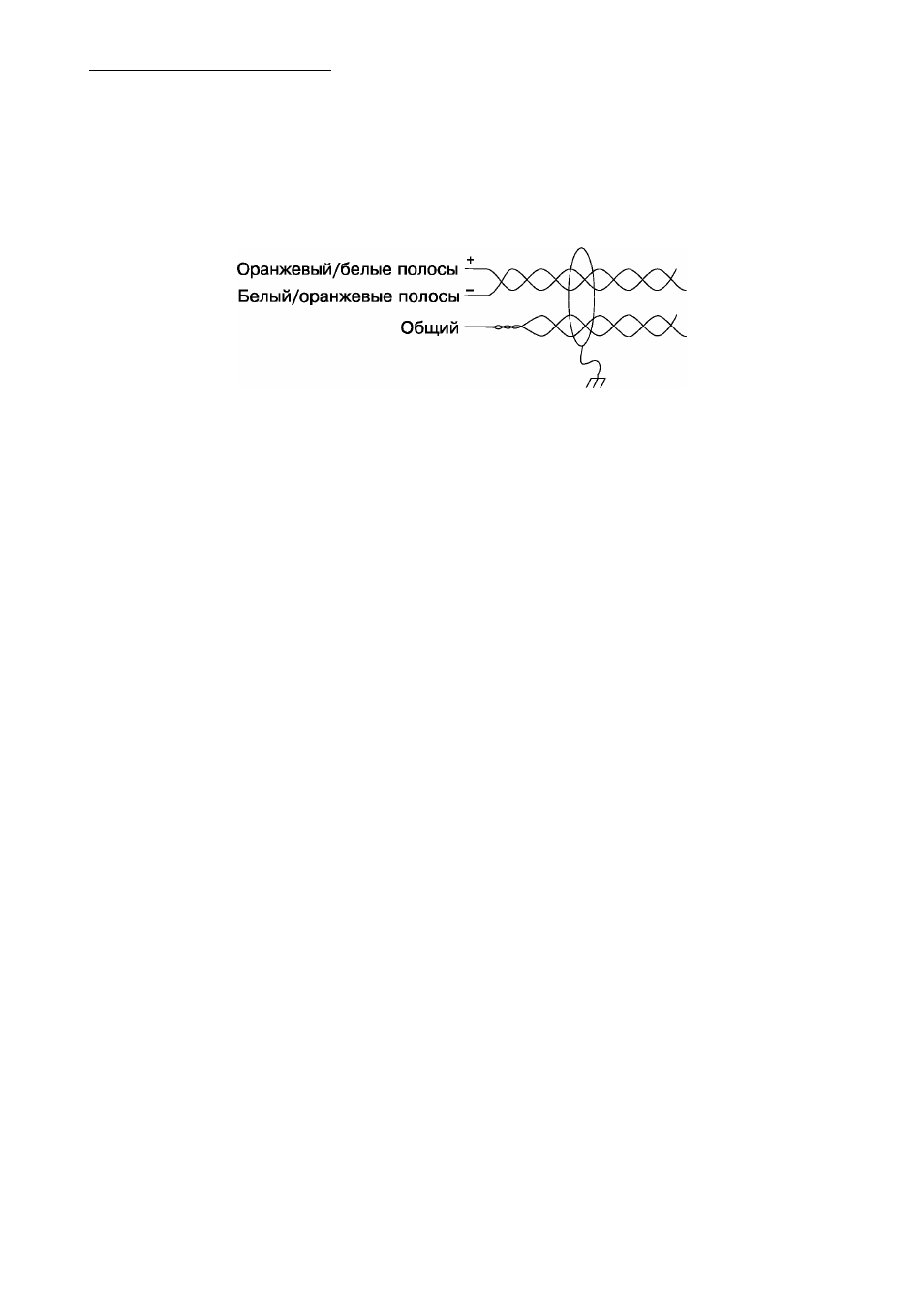

Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используй­
те их как общий провод (сигнальное заземление). Используйте оранжевую пару
проводов для передачи данных, соблюдая полярность подключения. На одном
конце линии соедините внешнюю оплетку проводников с электрическим зазем­
лением.
При подключении модулей к шине В8-485 соблюдайте следующие правила. Подключите входя­
щую линию "1В+" от предыдущего модуля к клемме "1В+" и к этой же клемме подключите ис­
ходящую линию "1В+" для следующего модуля. Аналогично соединяйте клеммы "ТВ-" модулей.
Таким образом, все модули подключаются параллельно шине данных В8-485.
По умолчанию перемычка Л, подключающая оконечный резистор к шине данных В8-485 не ус­
тановлена. Если модуль расширения является последним на шине данных В8-485, установите
перемычку Л (замкните оба контакта).
Подключение входов
Входы контроля открывания корпуса панели (TMP) и состояния источника питания (PFL) имеют
конфигурацию шлейфов без оконечных резисторов и не доступны, когда плата устанавливается
в стойке. Основное назначение этих входов - контроль открывания корпуса панели и состояния
источника питания, когда плата PW5K1OUT устанавливается отдельно от платы основного кон­
троллера и использует отдельный корпус и источник питания. Если эти входы не используются,
установите перемычки на соответствующие клеммы.
Подключение релейных выходов
На плате PW5K1OUT расположены 16 релейных выходов с нормально замкнутыми и нормально
разомкнутыми контактами для управления замками, защелками и другими устройствами. Конфи­
гурация выходов - стандартная (замок запитывается для открывания двери) или с защитой от
неисправностей (замок обесточивается для открывания двери) устанавливается с помощью про­
граммного обеспечения.
Длительность импульса активизации реле, а также параметры повторяющихся импульсов уста­
навливаются с помощью программного обеспечения. Длительность одиночного импульса включе­
ния реле может составлять до 24 часов.
Для повторяющихся импульсов длительность включе-
ния/выключения реле устанавливается с точностью 0,1 с. Количество повторений может состав­
лять до 255.
Все 16 реле могут использоваться для управления различными устройствами. Несмотря на то,
что реле позволяют управлять типичными электрическими нагрузками, коммутация больших на­
грузок может привести к ускоренному износу контактов и преждевременному выходу реле из
строя. Управление индуктивными нагрузками (например, электромагнитной защелкой), вызывает
электромагнитные помехи, которые могут мешать нормальной работе другого оборудования. Для
уменьшения износа контактов реле и увеличения надежности системы, настоятельно рекоменду­
ется использовать цепь защиты реле. На рисунке ниже приведена схема цепи защиты реле с
