к дополнительному реле только со стороны анода демпфирующего диода. Делайте все под
ключения проводов охранной системы только со снятыми предохранителями цепей питания
охранной системы.
Большой 12 контактный разъем системы
Белый провод: импульсный выход +12 В для подключения габаритных огней автомобиля
(максимальный ток 15 А). Белый провод в блоке системы предназначен для подачи импульс
ного сигнала +12 В в цепь питания габаритных огней автомобиля. Подключите данные прово
да к проводам положительной полярности цепей габаритных огней автомобиля.
Красный провод, защищенный предохранителем 15 А: постоянный источник питания
+12 В. Данный провод используется для питания силовых встроенных цепей – управление
габаритным светом автомобиля.
Красный провод с белой полосой, защищенный предохранителем 5 А: постоянный источ
ник питания +12 В. Данный провод используется для питания всех основных цепей системы.
Белый провод с черной полосой: выход подачи питания на сирену (+12 В). Проложите дан
ный провод через отверстие с резиновой втулкой, которое имеется в перегородке между от
секом двигателя и салоном автомобиля, к тому месту, в котором установлена сирена. Соеди
ните белый провод с черной полосой с красным проводом сирены (подача питания +12 В).
Подсоедините черный провод, идущий от сирены, к «массе» (металлической детали кузова
автомобиля).
Черный провод: вход подачи питания («масса»).Подключите черный провод к «массе» (ме
таллической детали кузова автомобиля). Не перепутайте данный провод с тонким черным
проводом антенны, который подключен к основному блоку системы отдельно, а не в жгуте
проводов.
Темно синий провод: выход второго канала CH2. Отрицательный выход второго канала
300 мА с задержкой активируется при нажатии и удержании на время более 1,5 сек кнопки 2
брелока передатчика. Режим работы второго канала программируется функциями F7.
Темно синий провод системы представляет собой слаботочный транзисторный выход,
поэтому он используется только для включения внешнего реле.
Предупреждение
Непосредственное подключение темно синего провода к сильноточному выходу цепи откры
вания замка багажника автомобиля, а также к входу некоторых устройств дистанционного за
пуска двигателя автомобиля приведет к повреждению основного блока охранной системы.

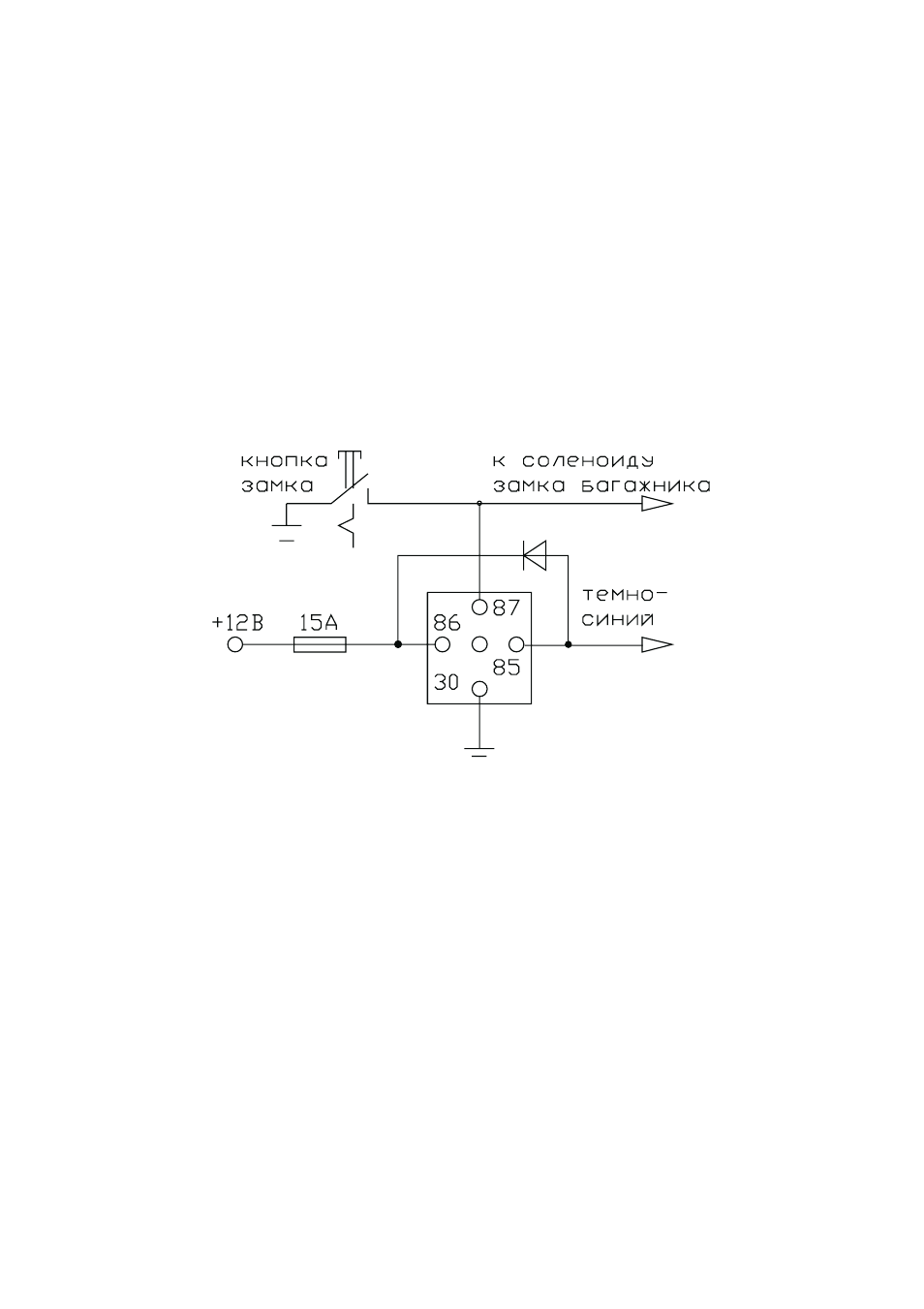

Подключите темно синий провод к контакту #86 реле (или эквивалентного автомобильного
реле, рассчитанного на ток 30 А). Подключите провода к другим контактам реле в соответст
вии с тем, какая функция будет управляться по каналу 2 системы.
Темно зеленый провод: вход для подключения концевых выключателей отрицательной
полярности капота и багажника. Темно зеленый провод системы – это провод мгновенного
отрицательного триггера. Данный провод необходимо подключить к ранее установленным
концевым выключателям капота и багажника, постоянно соединенным с «массой».
Фиолетовый провод: вход для подключения концевых выключателей дверей положительной
полярности
18
