Вызов заводской кривой.
1. Нажмите кнопку[ 4] для того, чтобы переключиться на режим регулировки
эквалайзера.
Пример 1: Режим управления нюансами.
1 П 1
" - "__________________
Пример 2: Режим регулировки 3 - полооного параметрического эквалайзера.
Ш * * ^ «S*
'
ЗГ1 1
йП
2. Нажмите на одну из кнопок (F1) - (F 6 ) комбинации [ 9], для того, чтобы
выбрать вызываемую заводскую кривую. ( При этом высветится дисплейное
окно [
22 ] выбранной заводской кривой).
• Режим управления нюансами устанавливается , если вызывается заводс­
кая кривая, отличная от FLAT (F 6 ), а режим регулировки 3- полосного па­
раметрического эквалайзера высвечивается, если вызывается FLAT (F 6 ).
3. Для выхода из режима регулировки эквалайзера нажмите кнопку [11].
Регулировка кривой эквалайзера.
Кривая эквалайзера может быть отрегулирована следующими 2 способами.
Управление нюансами
В этом режиме возможна общая регулировка влияния эквалайзера (управ­
ление нюансами).
Регулировка 3 - полосного параметрического эквалайзера.
В этом режиме можно выбрать 3 полосы ( 3 центральной частоты) из общего ко­
личества 31 значение частоты, а затем отрегулировать уровень каждой полосы.
Управление нюансами
1. Вызовите кривую эквалайзера, которую вы собираетесь регулировать. Вызо­
вите заводскую кривую или кривую пользователя ( кривую эквалайзера, ко­
торую вы сами создали и оставили в памяти блока (смотри страницу 44)) Об­
ратитесь к разделу «Вызов заводской кривой» предыдущего раздела и к
разделу «Вызов кривой пользователя»)
• Существует возможность применить регулировку нюанса к заводской кривой
FLAT (F 6 ) или к кривой пользователя, не используя кривую эквалайзера ,
хранящуюся в памяти ( = flat).
2. Нажмите сторону (А) или (▼ ) кнопки 6 для того чтобы воспользоваться ре­
гулировкой нюанса. При нажатии на (А) величина компенсации увеличива­
ется (увеличивается различие между высоким и низким уровнями.) При на­
жатии (Т) величина компенсации уменьшается (кривая становится более
плоской). (Цифровой дисплей показывает сообщение « L -
6 — L 6 ».
42

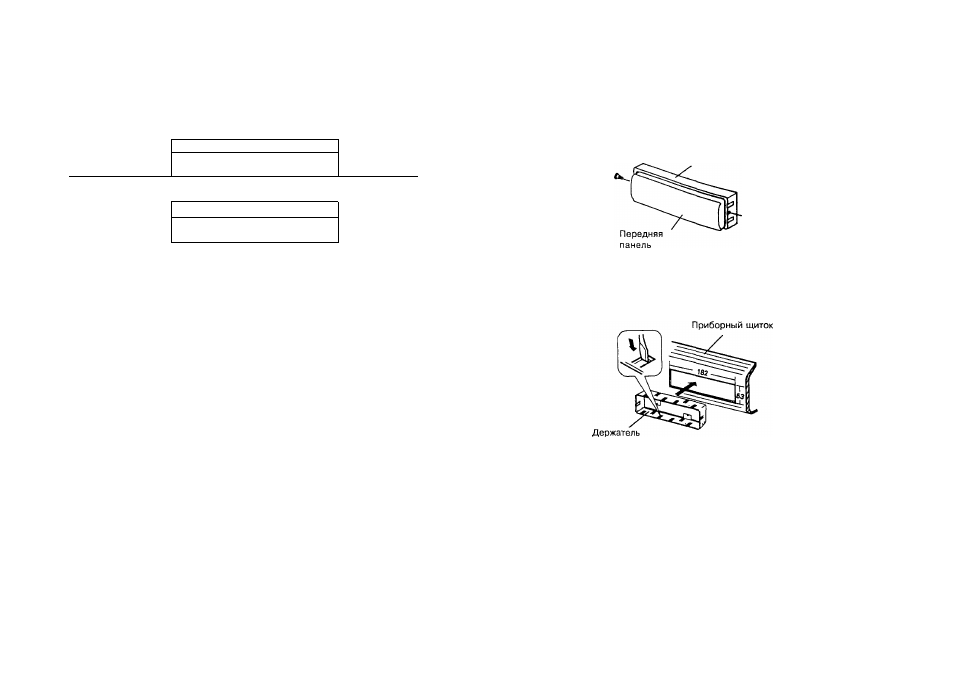

Крепление передней панели
Передняя панель может быть прикреплена к монтажному основанию с исполь­
зованием винтов в соответствии с процедурой, описанной в примерен 1 и 2 .
(Рис.13)
Монтажное основание
Винт
4
Рис.13.
Установка . Пример 3.
Установка с использованием держателя.
1. Установите держатель в установочное отверстие в приборном щитке. (Рис. 14)
После вставки держателя в прибор­
ный щиток, выберите подходящие
лепестки, в соответствии с толщиной
приборного щитка и загните их. Рис. 14.
15
