Установка. Пример 2.

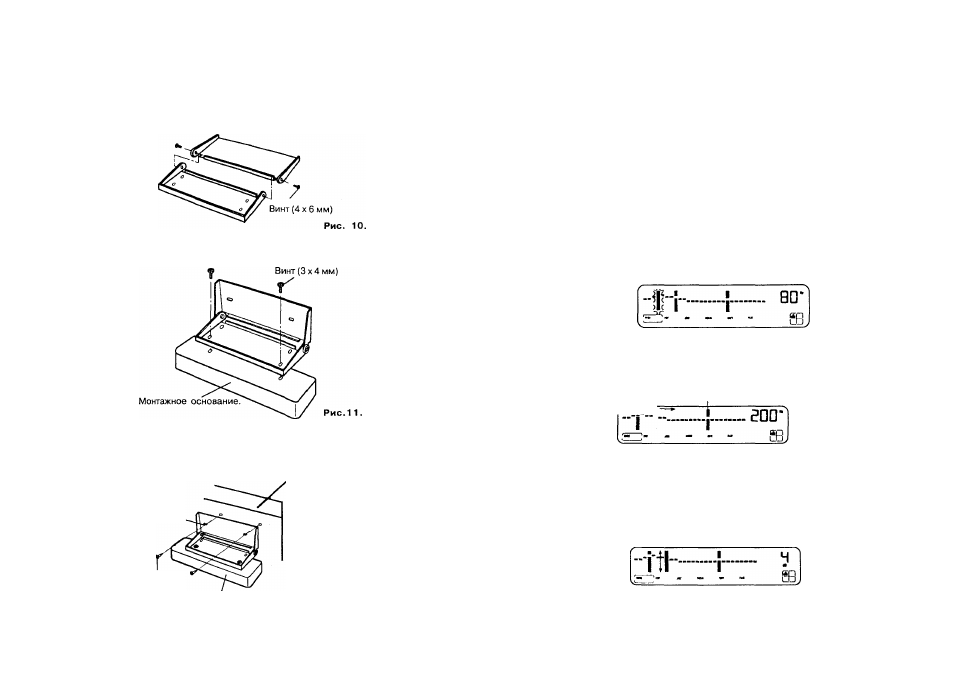

Установка монтажного кронштейна.
1. Соберите кронштейн на временной основе. (Рис. 10)
2. Для установки кронштейна на монтажном основании используйте винты
(4x6 мм). (Рис. 11)
3. Используя шурупы (4 X 16 мм), прикрепите кронштейн к консоли. Отрегули­
руйте угол установки таким образом, чтобы блок управления был хорошо
виден и зафиксируйте его регулировочными винтами. (Рис.12)
Консоль и т.п.
Просверлите отвер­
стия диаметром
2 -
2,5 мм.
Шурупы (4x6 мм)
Рис. 12.
Монтажное основание
14
• Регулировка нюансов может быть по отдельности применена как к заводс­
ким кривым, так к кривым пользователя.
• Состояние каждой заводской кривой или кривой пользователя после регули­
ровки нюансов запоминается как установочная величина для этой кривой. Сле­
дующий раз при вызове заводской кривой или кривой пользователя будет вы­
водиться соответствующая кривая после проведения регулировки нюансов.
Регулировка 3 - полосного параметрического эквалайзера
1. Вызовите кривую эквалайзера, которую вы хотите регулировать. Вызовите за­
водскую кривую или кривую пользователя ( кривая эквалайзера, которую вы
создали сами и ввели в память блока (Обратитесь к следующему разделу)).
(Обратитесь к разделу «Вызов заводской кривой и к разделу «Вызов кри­
вой пользователя»).
2. Нажмите на кнопку [10] , для того чтобы переключиться на режим регулиров­
ки 3 - полосного параметрического эквалайзера. При каждом очередном на­
жатии на эту кнопку происходит переключение между режимом регулировки 3-
полосного параметрического эквалайзера и режимом управления нюансами.
(Выбранная в данный момент полоса начинает мигать.)
3. Нажмите и удерживайте в течение не менее 2 секунд сторону (■ ^) или (► )
кнопки [5], для того чтобы выбрать регулируемую полосу.
(Выбранная полоса начинает мигать на дисплее)
4. Нажимая на сторону (◄ ) или (► ) кнопки [5], выберите регулируемую частоту.
Полоса1 Полоса2 ПолосаЗ
Полоса 1: 20 Гц - 3.15 кГц
Полоса 2: 80 Гц —
8 кГц
Полоса 3; 200 Гц — 20 кГц
• Следует помнить, что нельзя установить 2 смежные полосы с интервалом
меньше чем 4/3 октавы.
5. Нажмите сторону (А) или (▼ ) кнопки [ 6 ], для того чтобы отрегулировать
уровень. (При этом цифровой дисплей [17] покажет « - 10 бВ — 10 бВ».)
