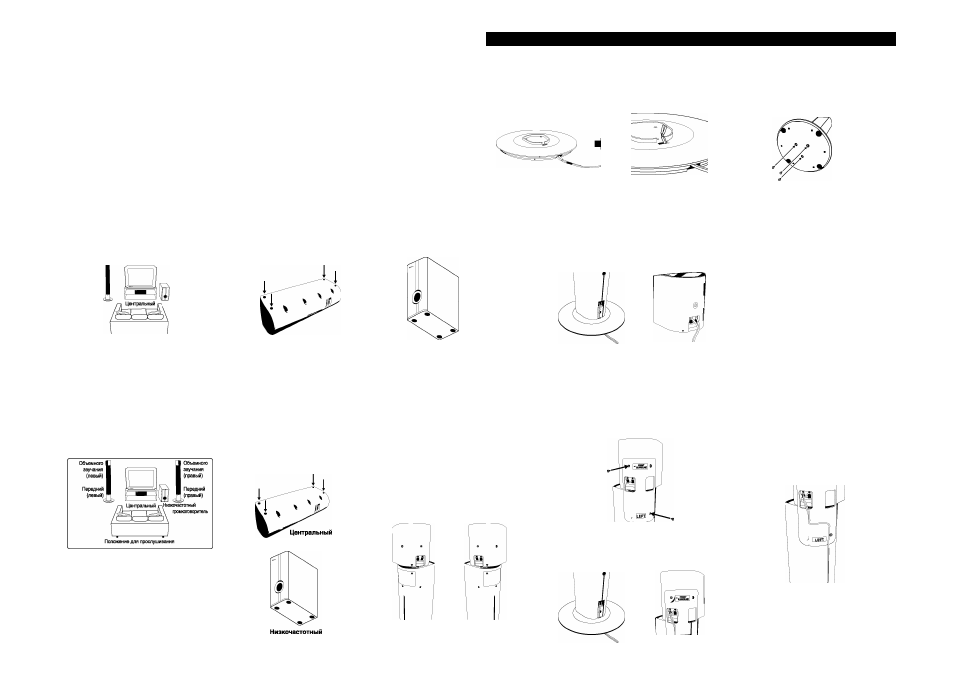

Руководство по установке громкоговорителей
Сборка стоек громкоговорителей и крепление передних громкоговорителей
Комплект поставки
• Передние громкоговорители х 2
• Центральный громкоговоритель х 1
• Г ромкоговорители окружающего
звучания
X
2
• Низкочастотный громкоговоритель х 1
' Кабели громкоговорителей:
красный/белый (Передние громкоговорители) 4 т х 2
зеленый (Центральный громкоговоритель) 4 т х 1
синий/серый (Громкоговорители окружающего звучания)
1 0 т х 2
' Нескользящие подкладки (маленькие) х 4
' Нескользящие подкладки (большие) х 4
• Основания стоек передних
громкоговорителей х 2
• Винты (для оснований) х 6
• Кронштейны
X
2
• Винты (для кронштейнов) х 4
• Крепежные кронштейны х 2*
• Винты (для крепежных кронштейнов) х 2*
*См. раздел Настенная установка фронтальных и
объемных акустических систем в инструкциях по
эксплуатации.
Меры предосторожности при установке
При сборке громкоговорителей кладите их горизонтально на боковую сторону во избежание несчастных случаев или травм.
При сборке, установке и расположении громкоговорителей всегда обеспечивайте устойчивую поверхность.
Прикрепите основания стоек громкоговорителей к стержням с помощью входящих в комплект винтов.
Перед креплением основания к стойке, проведите провод громкоговорителя через отверстия,
расположенные в основании, как показано ниже. После совмещения стержня и основания, закрепите их
с помощью небольщих винтов в местах, показанных справа.
Стандартная 5-точечная
установка объемного звучания
Это стандартная многоканальная установка
громкоговорителей объемного звучания для оптимального
звука по схеме 5.1 каналов для домашнего кинотеатра.
Передний
(левый)
Объемного
звучания
(левый)
Передний
I (правый)
^Низючастотный
громкоговоритель
Объемного
звучания
(правый)
Поло)
1
Юние для прослушивания
Прикрепите небольшие нескользящие подкладки к основанию центрального
громкоговорителя. Четыре нескользящие подкладки предназначены для
низкочастотного громкоговорителя (как показано на рисунке).
Используйте входящий в комплект связующий материал для прикрепления 4 подкладок к основанию
центрального громкоговорителя и низкочастотного гром
1
^говорителя.
Центральный
громкоговоритель
Низкочастотный
громкоговоритель
е
Подключите систему громкоговорителей.
См. Установка ресивера ОУО/СО (другая часть данного руководства по
установке) для правильного подключения громкогоеорителей. Устаноеите
их, как показано на рисунке слева для оптимального объемного звучания.
е
Выключите режим
переднего объемного
звучания (MODE OFF) при
5-точечной установке.
См. инструкции
ПО
эксплуатации
для получения дополнительной
информации об использовании
переднего объемного звучания.
0
Предупреждение
• Не используйте какие-либо средства для
крепления передних гром
1
Фговорителей
кроме в}юдящих в комплект кронштейнов.
Передняя 3-точечная установка
объемного звучания
Такая установка идеальна в том случае, если установить
задний громкоговоритель объемного звучания невозможно,
или если желательно отказаться от прокладки длинных
кабелей громкоговорителей в помещении для
прослушивания.
О
Прикрепите небольшие нескользящие
подкладки к основанию центрального
громкоговорителя. Четыре нескользящие
подкладки предназначены для
низкочастотного громкоговорителя (как
показано на рисунке).
Используйте входящий в комплект
связующий материал для прикрепления 4
подкладок к основанию центрального
громкоговорителя и низкочастотного
громкоговорителя.
громкоговоритель
громкоговоритель
е
Установите громкоговорители
объемного звучания на передние
громкоговорители, поверните
громкоговорители объемного звучания к
ближайшей стенке, совмещая стрелки
для оптимального переднего объемного
звучания.
Поверните каждый громкоговоритель объемного
звучания так, чтобы стрелка Т у основания
совместилась со стрелкой
▲ (FRONT SURROUND) (ПЕРЕДНЕЕ ОБЪЕМНОЕ
ЗВУЧАНИЕ) на переднем громкоговорителе. Это
необходимо только в том случае, если используется
режим переднего объемного звучания (MODE ON). См.
инструкции по эксплуатации для получения
дополнительной информации об использовании
переднего объемного звучания.
Режим переднего объемного звучания включен (MODE ON)
e
Закрепите на месте с помощью входящих в комплект
кронштейнов.
Совместите отверстия в кронштейне с отверстиями в гром
1
Фговорителях,
затем закрепите их с помощью двух винтов в местах, показанных ниже.
Обязательно проследите за соответствующим использованием правого и
левого кронштейнов с громю)говорителями (как показано).
¥
а
\
Подключите систему громкоговорителей.
См. Установка ресивера ОУО/СО (другая часть данного руководства по
установке) для правильного подключения громкоговорителей.
е
Закрепите провод
громкоговорителя.
По завершении, проведите провода
громкоговорителя объемного
звучания через отверстие в задней
части стойки громкоговорителя и
через основание кронштейнов, как
показано ниже.
0
Предупреждение
• Не используйте какие-либо средства для
крепления передних громюзговорителей
кроме вжщящих в комплект кронштейнов.
