Установка ресивера ОУО/СО

О

Предупреждение

Перед подключением данной системы или изменением схем подсоединения обязательно отключите питание с помощью кнопки

ЗТАМОВУ/ОМ

(ОЖИДАНИЕ/ВКЛ.) и отключите кабель

питания от розетки переменного тока. Не подключайте эти громкоговорители к какой-либо другой системе или усилителю во избежание повреждения или возгорания.

Проверьте наличие всех дополнительных
принадлежностей, затем установите
батарейки в пульт дистанционного

управления.

Батарейки и
пульт
дистанционного
управления

Кабель питания

Видеокабель

Антенна РМ

©

О

© ® ® щ

® ® ® в

. . . .

о

scibd

S

е н н е

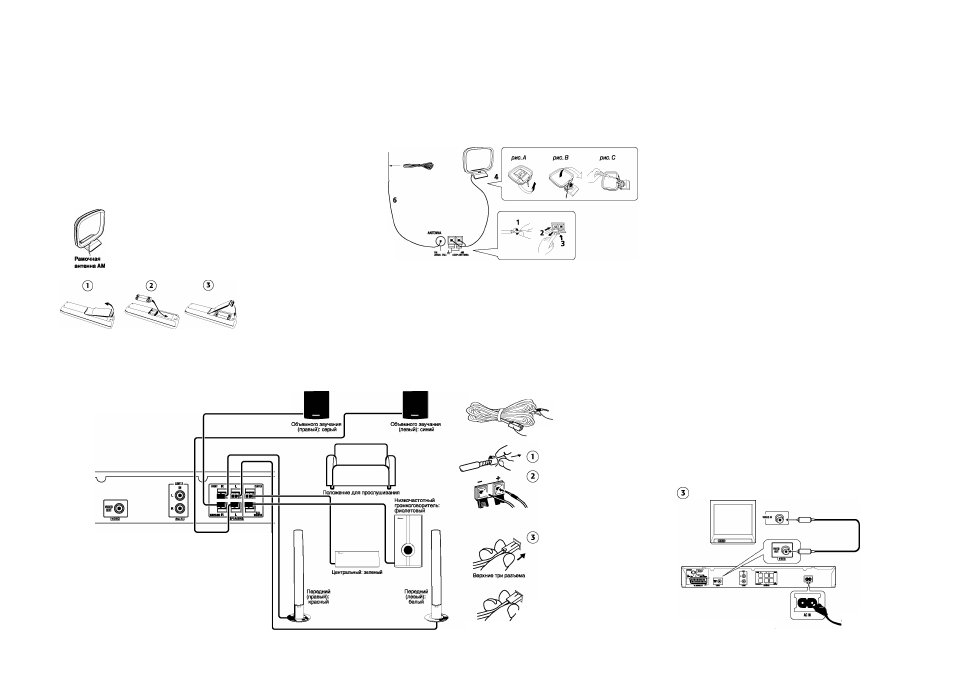

Подсоедините антенны АМ и РМ к задней панели ресивера ВУО/СО.

.|

1

Снимите предохранительные щитки

с контактов антенны АМ.

®

@

2) Откройте защитные выступы и

вставьте контакты антенн до конца
в каждый разъем.

3 ) Верните защитные выступы в

исходное положение для
предохранения и закрепления
контактов антенны АМ.

®

Прикрепите рамочную антенну АМ к

специальной стойке.

Чтобы прикрепить антенну к стой)«, отогните
стойку В направлении стрелки (рис. А), затем
закрепите рамочную антенну на стойю с
помощью зажима (рис. В).

Примечание: Чтобы установить антенну АМ на
стене или другой поверхности, сначала
прикрепите стойку к поверхности с помощью
винтов (рис. С), а затем закрепите антенну на
стойке. Убедитесь в качестве приема.

Поместите антенну АМ на плоскую
поверхность и установите ее в направлении
наилучшего приема.
Не допускайте соприю)сновения антенны с
металлическими предметами, не размещайте ее
рядом с ю)мпьютером, телевизором и другими

электроприборами.

®

6) Подсоедините проволочную антенну РМ к разъему антенны РМ имВАЬ 75Г2.

Чтобы улучшить прием, полностью вытяните проволочную антенну РМ и прикрепите ее к
стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Примечание: Сигнальный кабель заземления (г1т) предназначен для снижения уровня
помех при подключении антенны. Данный кабель заземления не обеспечивает
электробезопасность.

Подключайте громкоговорители, руководствуясь
цветом маркировки кабеля каждого громкоговорителя.
Подключите их к разъемам громкоговорителей такого

же цвета на задней панели ресивера ОУО/СО.

Подсоедините каждый громкоговоритель в

соответствии с приведенными ниже указаниями.

(Подключение низкочастотного громкоговорителя начинается с п. 3)

Контакт с цветной маркировю)й

(подсоедините к гром

1

«}говорителю)

Для получения наилучшего эффекта объемного
звучания расположите громкоговорители, как

показано выше. Передние левый и правый
громкоговорители следует располагать на
расстоянии от 1,8 до 2,7 м друг от друга.

О

Предупреждение

Если система включена, то ю)нтакты громю)говорителей могут

представлять опасность. При подключении или отключении кабелей
громкоговорителей для предотвращения опасности поражения

электрическим тою>м, не прикасайтесь к неизолированным деталям,

прежде чем будет отсоединен кабель питания.

Нижние три разъема

Цветной разъем

(подсоедините к задней панели)

Снимите предохранительные щитки
с контактов.

Подсоедините контакты к разъемам
громкоговорителя. Цвет маркировки
контакта должен совпадать с цветом
маркировки разъема (над защитными
выступами). Контакт с цветной
маркировкой подключите к красному
(+) разъему, а другой контакт - к
черному (-) разъему.

Подключите другой конец к разъемам
громкоговорителей с цветной
маркировкой на задней панели
ресивера

DVD/CD

(как показано

слева). Обязательно плотно вставьте
их до конца.
Небольшое ушко со стороны провода

контакта громкоговорителя должно
смотреть вверх или вниз, в
зависимости от подключения к
одному из верхних или нижних трех
разъемов громкоговорителей.
Обязательно убедитесь в
правильности подключения.

ЕЗ Использование пульта дистанционного

управления
Пульт дистанционного управления можно использовать на
расстоянии не более 7 метров от сенсора дистанционного
управления, расположенного на передней панели устройства, с
машимальным углом отгслонения от сенсора 30 градусов.

Меры предосторожностм:

• Управление устройством с помощью пульта дистанционного
управления невозмсокно, если существует преграда между
пультом дистанционного управления и сенсором, или угол
отклонения от сенсора превышает 30 градусов.
• Эффективность работы пульта дистанционного управления
мФгют снизиться при попадании на дистанционный датчик
устройства ярких солнечных лучей или сильного света
флуоресцентной лампы.
• Эффективность работы пульта дистанционного управления
мсегфт снизиться вблизи устройств, излучающих инфракрасные
лучи, или при использовании пультов дистанционного
управления других устройств, в работе гюторых используются
инфракрасные лучи. Использование данного пульта
дистанционного управления также мс»№т снизить
эффективность работы других устройств.

При сокращении дальносгти действия пульта дистанционного

управления рекомендуется заменить батарейки.

О

Меры предосторожности при установке

бетареек в пульт дистанционного управления

Неправильная установка батареек может привести к утечке
внутреннего вещества или повреждению.

Обязательно выполняйте перечисленные

нюгф

правила:

• Вставляйте батарейки в батарейный отсек, располагая
положительный 0 и отрицательный 0 полюса в соответствии
с метками внутри отсека.
• Не устанавливайте вместе старые и новые батарейки.
• Не используйте вместе батарейки разных типов; батарейки
одинакового размера могут обеспечивать разное напря)г»ние
(обратите внимание на индикацию на юэрпусе батареек).
• Производите утилизацию использованных батареек в
соответствии с действуюгцими в стране или регионе
государственными постановлениями по скране окружающей
среды.
• Если пульт не будет использоваться в течение
продолжительного периода времени (месяц и более), выньте
батарейки во избежание возможного повреждения вследствие
утечки внутреннего вещества батареек. Если батарейки
протекли, аккуратно вытрите жидкхггъ внутри батарейного
отсека, а затем установите новые батарейки.
• Не кладите книги и другие предметы на пульт
дистанционного управления во избежание нажатия кнопок и,
вследствие этого, более быстрой разрядки батареек.

ЕЗ Дополнительные решмендации по подключению антенн
• Следите за тем, чтобы антенные кабели нажздились подальше от
основного устройства и других кабелей.
• Для достюгдния оптимального приема, полностью вытяните антенну
РМ во избежание ее спутывания или свисанин.
• Если прием слабый или плохого качества, см. раздел Подсоединение

других устройств,

где приведены сведения по подключению наружных

антенн.

ЕЗ Дополнительные реюнендации по расположению

громтговорителей
Если гюмната прослушивания имеет подгюдягций размер, располажите
громкоговорители, как показано на рисунке в пункте 3, для обеспечения
оптимального эффекта объемного звучания. Если комната прослушивания
имеет достаточно небольшой размер, и нет возможности выполнить
обычную установку громкоговорителя объемного звучания, см. раздел
Настройка звуцания

домашнего кинотеатра в инструкции по эксплуатации

Руководство по установке гроикоговоритепвй

для получения информации

по установке 3-точечного переднего объемного звучания.
При использовании стандартной установки громюговорителей объемного
звучания, как показано в п. 3, со^юдайте следующие реюзмендации;
• Распогшите передние левый и правый громю>говорители на равном
расстоянии от телевизора.
• Для обеспечения оптимального эффекта расположкте задние
громкоговорители немного выше уровня ушей.
• Расположите центральный громкоговоритель выше или ниже уровня
телевизора, чтобы звук центрального канала исходил от экрана

Меры предосторожностм:

• Надежно закрепите центральный громюговоритель при располоюнии
его на телевизоре. В противном случае, внешние воздействия, например
землетрясения, могут привести к падению громкоговорителя и
повреждению его и окружающих предметов.
• Не подключайте громкоговорители к какому-либо другому усилителю.
Это мсмсет привести к неисправности или возгоранию.
• Громкоговорители системы являются громюговорителнми
магнитоэащищенного типа и могут быть располсмщны в непосредственной
близости от телевизора. Однако в зависимости от местопогшения
установки, может наблюдаться искажение цветов, если установить
громкоговоритель слишгюм близко к экрану телевизора. Если это
произойдет, переведите переключатель телевизора в полохшние ВЫКЛ,
затем включите его в полсвюние ВКЛ по истечении 15 - 30 минут. Если
проблема не устранена, расположите систему громгюговорителя подальше

• Низюнастотный громкоговоритель не имеет магнитного
экранирования, поэтому его не следует располагать вблизи телевизора
или монитора. Магнитные накопители данных (такие, как дискеты,
магнитофонные или видеокассеты) таюю не следует хранить вблизи
ниэюэчастотного громкоговорителя.
• Не прикрепляйте передние громкоговорители, центральный
громкоговоритель и низюнастотный громгюговоритель к стене или к
потолку - при падении они могут причинить травмы.

А

Подключите ресивер ОТГО/СО к телевизору, затем

подсоедините кабель питания.

©

Подключите один конец к видеовходу телевизора.

Используйте прилагаемый видеокабель.

(2)

Другой конец подсоедините к видеовыходу ресивера 0>/0/С0.

— Этот проигрыватель оборудован технологией защиты от копирования. Не

подключайте проигрыватель к телевизору через видеомагнитофон, используя
кабели АУ, так как изображение с проигрывателя может некорректно
отображаться на экране телевизора.

Подсоедините кабель питания к входу питания переменного тока.

Поздравляем! Установка завершена.

¡¡.гЛ К электрической

розетке

Printed in

<ARE7598-A>
