Соединение модулей
Подключение клемм питания
• Всегда пользуйтесь специальными красн^
1
ми
проводами аккумулятора и земли [RD-223],
которые реализуются отдельно. Проводник
аккумулятора подключите прямо к
положительной клемме аккумулятора (+), а
проводник земли — к корпусу автомобиля.

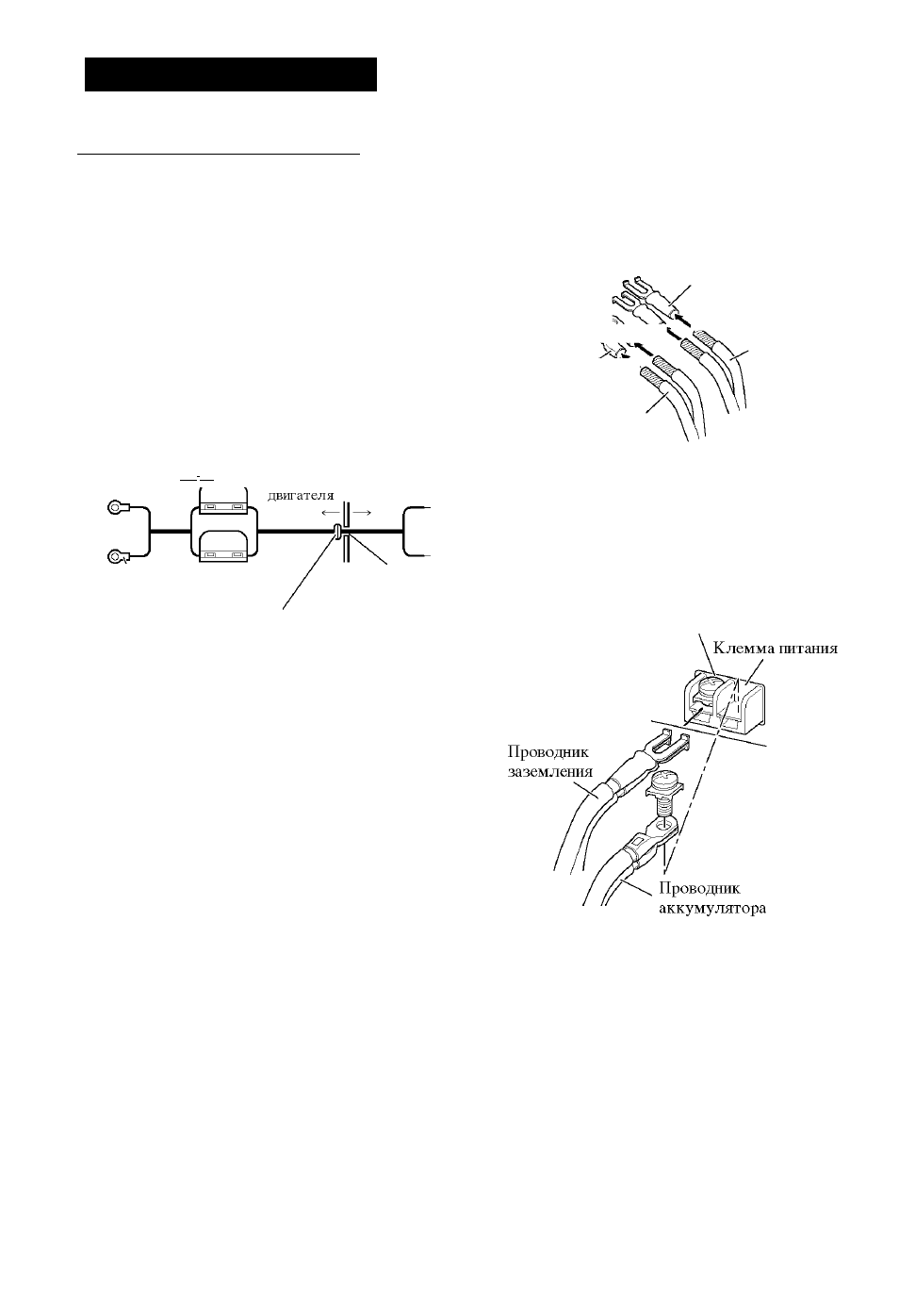

1. Проведите проводник
аккумулятора из отсека
двигателя в салон машины.
• Осуществив остальные подключения на
усилителе, подключите клемму питания
усилителя к положительной (+) клемме
аккумулятора.
П
р
е
д°хр
ани
т
е
ль
(
ЗрА
)
Отсек
Салон
автомобиля
Л
\ Предохранитель (30 А)
Положительная клемма
Вставьте в корпус
автомобиля резиновое
уплотнительное кольцо.
Просверлите в
корпусе
автомобиля
отверстие
диаметром 14 мм.
2. Скрутите проводник
аккумулятора с проводником
заземления.
Скрутить
3. Наденьте наконечники на концы
проводов. Наконечники не
прилагаются.
• Чтобы зажать наконечники,
воспользуйтесь плоскогубцами и т.п.
Наконечник
Проводник
заземления
Наконечник
Проводник
аккумулятора
4. Подключите проводник к
клемме.
• Надежно затяните проводники винтами
клемм.
Клемма GND
