Соединение модулей

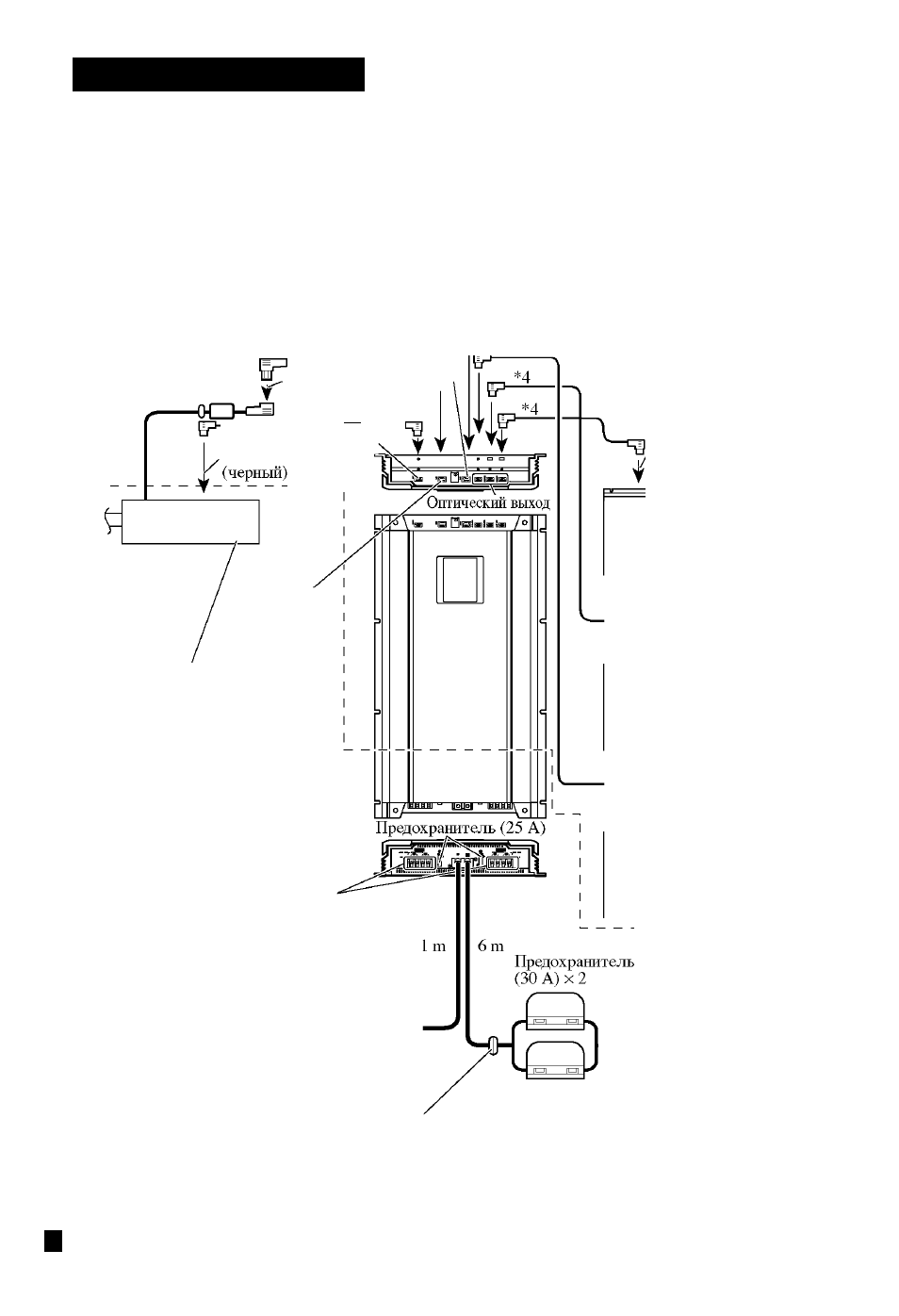

Схема подключения
----------- Звуковая система------------------------------------------------
*1 Кабель IP-BUS (прилагается)
*2 Оптический кабель (прилагается)
*3 Кабель IP-BUS (входит в комплект RS-A7)
*4 Оптический кабель (входит в комплект RS-A7)
*3
*1
Черный
*4
Выход IP-BUS
(черный)
_______
*2
Оптический вход
Оптический выход
Вход IP-BUS
(синий)
См. Руководство
пользователя по
RS-D7R
Клемма выхода на динамик
См. раздел “Подключение
проводников динамиков” для
руководство по подключению.
Проводника заземления динамика (черного)
[RD-223] (реализуется отдельно)
Подключите к металлическому
корпусу или шасси.
Уплотнение
На вход IP-BUS (синий)
К оптическому
входу (синий)
RS-A7
(Реализуется
отдельно)
(черный)
К оптическому
*3
V
|/вх°д^
▼
(синий)
1
RS-A7
(Реализуется
отдельно)
(черный)
К оптическому
^вход
*3
"
(синий) ^
RS-A7
(Реализуется
отдельно)
Красный
Специальн^
1
Й проводник аккумулятора
[RD-223] (реализуется отдельно)
Осуществив остальные подключения на
усилителе, подключите клемму питания
усилителя к положительной (+) клемме
аккумулятора.
