ALLIGATOR SM-3100 “Инструкция по установке” rev A © Saturn Marketing Ltd.
17
3) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “выход для дополнительной блоки-
ровки двигателя” (программируемая функция № 20). В этом случае данный выход системы уже более не
будет управляться нажатием кнопки
передатчика на 3 секунды. Вместо этого, ТЕМНО-СИНИЙ провод
будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом при включении зажигания когда система находит-
ся в режиме охраны и может использоваться для управления дополнительным нормально замкнутым реле
блокировки стартера.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к клемме № 86 дополнительного реле.
Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 30 реле. Подсое-
дините другую часть провода к клемме № 87A реле.
Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод к “массе”.

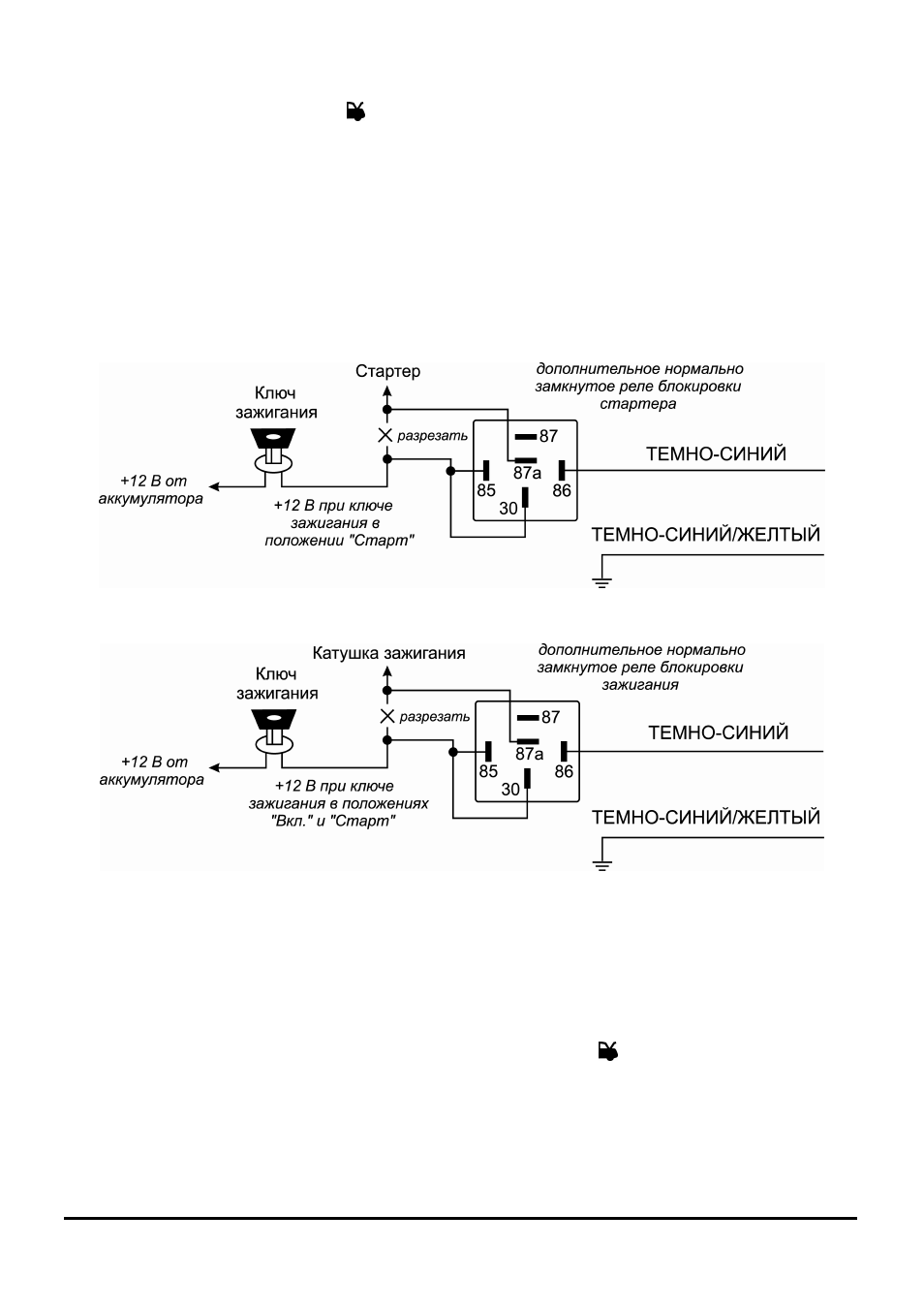

Схема подключения ТЕМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
5) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “выход для управления внутриса-
лонным освещением автомобиля” (программируемая функция № 20) и в этом случае он также уже бо-
лее не будет замыкаться на “массу” при нажатии и удерживании кнопки
передатчика на 3 секунды. Вме-
сто этого ТЕМНО-СИНИЙ провод будет замыкаться с ТЕМНО-СИНИМ/ЖЕЛТЫМ проводом на 30 секунд
после снятия системы с охраны и будет импульсно замыкаться при срабатывании системы, обеспечивая
включения внутрисалонного освещения в режиме тревоги.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод системы к проводу лампы внутрисалонного осве-
щения. Подсоедините ТЕМНО-СИНИЙ/ЖЕЛТЫЙ провод системы к +12В или к "массе" в зависимости от по-
лярности управляющего провода лампы внутрисалонного освещения.
