EPIC
EV 6808 / EV 6908
-2 dB:
0 dB:
-4 dB:
-1 dB:
TWEETER
TWEETER
0dB
-4dB
-2dB
0dB
-4dB
-2dB
0dB
0dB
TWEETER
TWEETER
-2dB
-4dB
-4dB
-2dB
Hochtonabsenkung an der Frequenzweiche
Tweeter reduction on the crossover
Diminution des aiguës sur le diviseur de fréquence
Bajada del sonido alto en el diplexor
Abbassamento del tono alto sul separatore di frequenze
poniΩenie vysokix hastot na hastotnom razdelitel´nom Fil´tra
6.3mm
4.8mm
2.8mm
2.8mm
TWEETER
-4dB
-2dB
0dB
IN
WF
Anschlusshinweise Frequenzweiche (Koaxial-System)
Connecting instructions – crossover (coaxial system)
Consignes de branchement du filtrage de fréquence (Systéme coaxial)
Indicaciones de conexión del diplexor (Sistema di componentes coaxial)
Istruzioni di collegamento del filtro passivo (Sistema coassiale)
Instrukciå po podklüçeniü hastotno-razdelitel´nogo Fil´tra
(Dvustoronnää koaksial´naä sistema)
6
5
4.8mm
6.3mm
TWEETER
-4dB
-2dB
0dB
IN
WF
Anschlusshinweise Frequenzweiche (Komponenten-System)
Connecting instructions – crossover (component system)
Consignes de branchement du filtrage de fréquence (Systéme à composants)
Indicaciones de conexión del diplexor (Sistema de componentes)
Istruzioni di collegamento del filtro passivo (Sistema di componenti)
Instrukciå po podklüçeniü hastotno-razdelitel´nogo Fil´tra
(Sistema sostavläœwix na dva napravleniä)
Ø 4.5
4x
4x

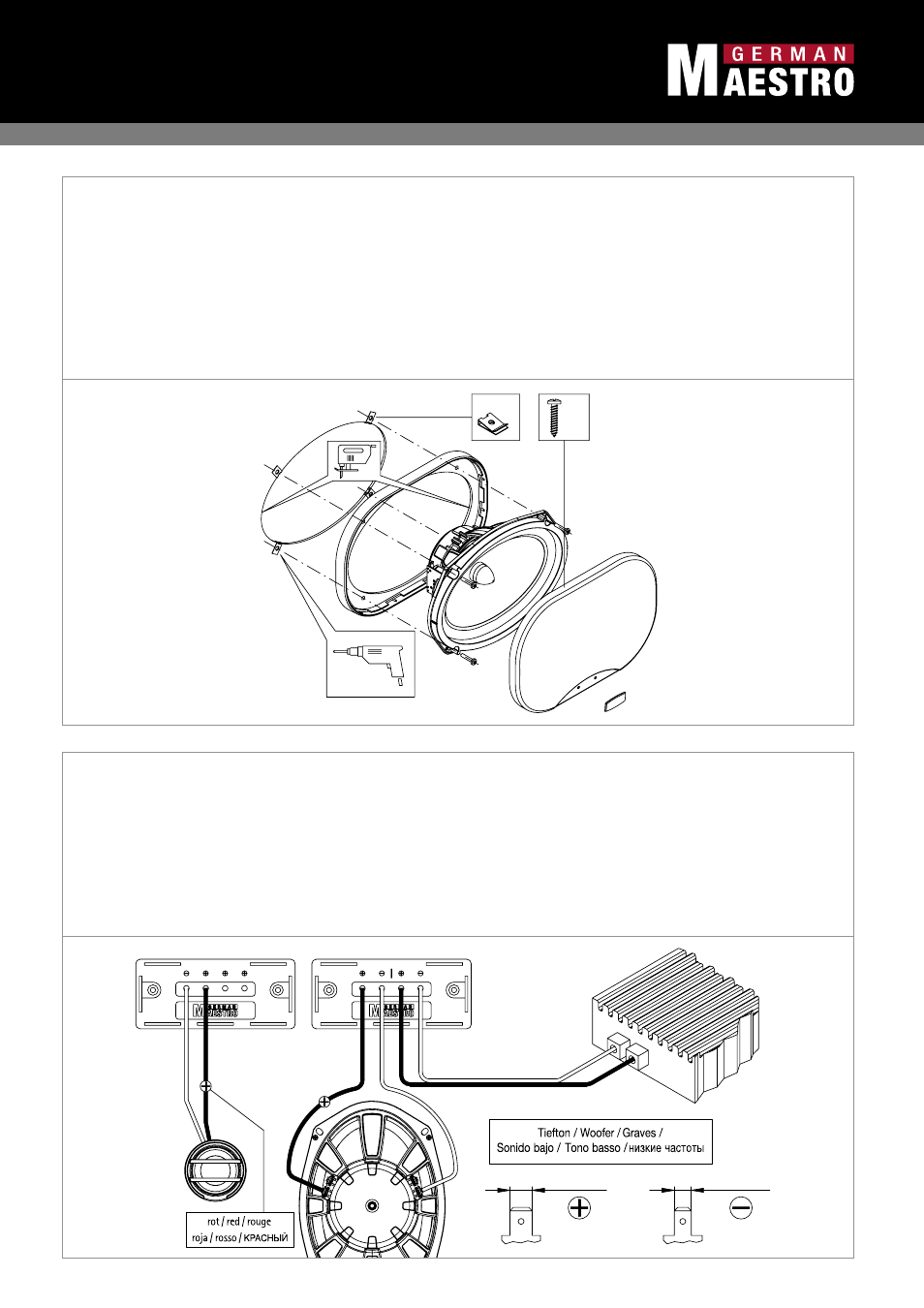

Einbauhinweise Tieftöner mit Aufbauring und Gitter
Mounting instructions - woofer with surface ring and grille
Instructions de montage des graves avec anneau de montage grille
Indicaciones de montaje del altavoz de graves con marco exterior y rejilla
Istruzioni di montaggio di un altoparlante per basse frequenze con l’impiego
dell’annello distanziatore e della rete di protezione
Instrukciå po sborke nizkohastotnyx reproduktorov s ispolæzovaniem
montaΩnogo kolæca i zawitno-dekorativnoj setki
4
3
