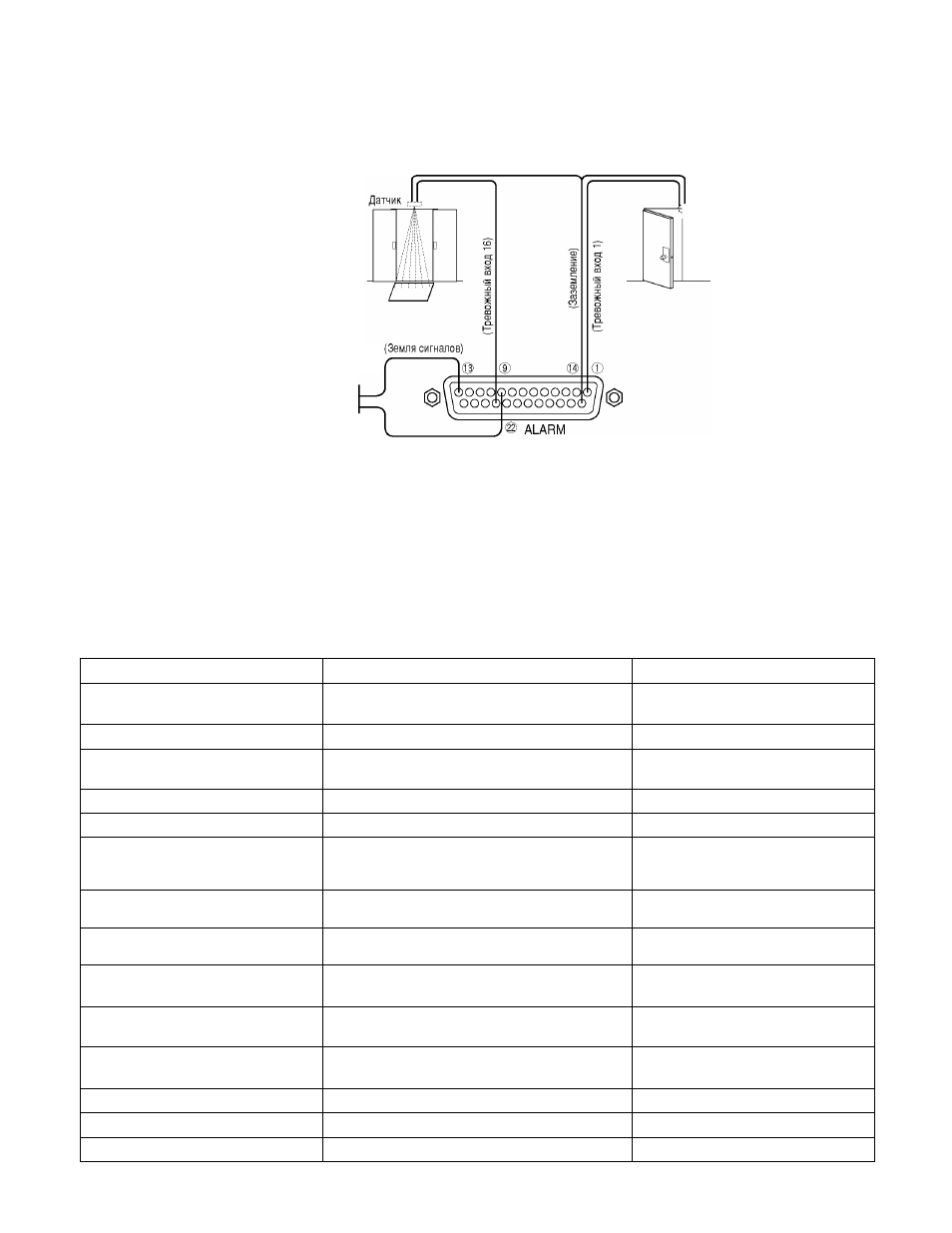

• Подключение тревожных устройств
Когда на разъема: тревожного входа будет подан сигнал, будет выполнена запись и отображение изображения с камеры в
соответствии с установками.
Когда устанавливается внешнее тревожное устройство, такое как звонок, лампа и т.д., подключите его к контактам тревожного
выхода (ножки № 9 - 12 и < 23 - 25), либо к контактам тревожного выхода (ножки 1 - 9 ) разъема ALARM/CONTROL.
Устройства объявления тревоги
Реле, т.д.
Установите в зависимости
от ваших потребностей
Устройства объявления тревоги
(Тревожный выход 1)
(Земля сигналов)
® @
Реле, т.д.
О
Ф О О О ф О О О О О О О О / / г Я П
оооооооооооо 11^
Установите в зависимости I
от ваших потребностей
ALARM/CONTROL
(Тревожный выход 16)
Время и полярность разъемов ALARM/CONTROL и ALARM.
Дверной переключатель
Клемма
Время активности
Примечание
Вход тревоги
100 мсек и более
L активн^гй
Выход тревоги
Установленное время в SETUP MENU
L активн^гй L активн^гй
Выход ошибки сети
До устранения сетевой ошибки или ш^елчка по
кнопке ALARM RESET на операционном окне.
L активн^гй
Вход перегрузки тревоги
100 мсек и более
L активн^гй
Вход аварийной записи
100 мсек и более
L активн^гй
Сигнальн^гй выход доступного места
областей копирования/записи по
событию
Пока объем доступного дискового пространства
будет меньше предоставленного
L активн^гй
Выход ошибки жесткого диска
От момента возникновения ошибки до сброса
зуммера
L активн^гй
Выход ошибки камеры
От момента возникновения ошибки до сброса
зуммера или камеры
L активн^гй
Выход ошибки
От момента возникновения ошибки до сброса
зуммера
L активн^гй
Выход окончания обработки
пропадания питания
10 мсек и более
H активн^гй
Вход/выход настройки времени
Вход: 100 мсек и более
Выход: 1 сек
Вход приостановки тревоги
100 мсек и более
L активн^гй, оценивается по уровню.
Вход определения пропадания питания
100 мсек и более
L активн^гй
Изменение внешнего режима записи
100 мсек и более
L активн^гй
