Приведем пример подключения к источнику бесперебойного питания (ИБП), который устанавливается для защиты от пропадания
питания.
Когда подается сигнал с входн^
1
х разъемов ИБП, будет запущен внутренний процесс (безопасная остановка записи) по
отключению питания устройства.
После завершения внутреннего процесса с клемма: выхода сигнала окончания обработки пропадания питания будет подан сигнал
на ИБП. Затем питание данного устройства будет отключено.

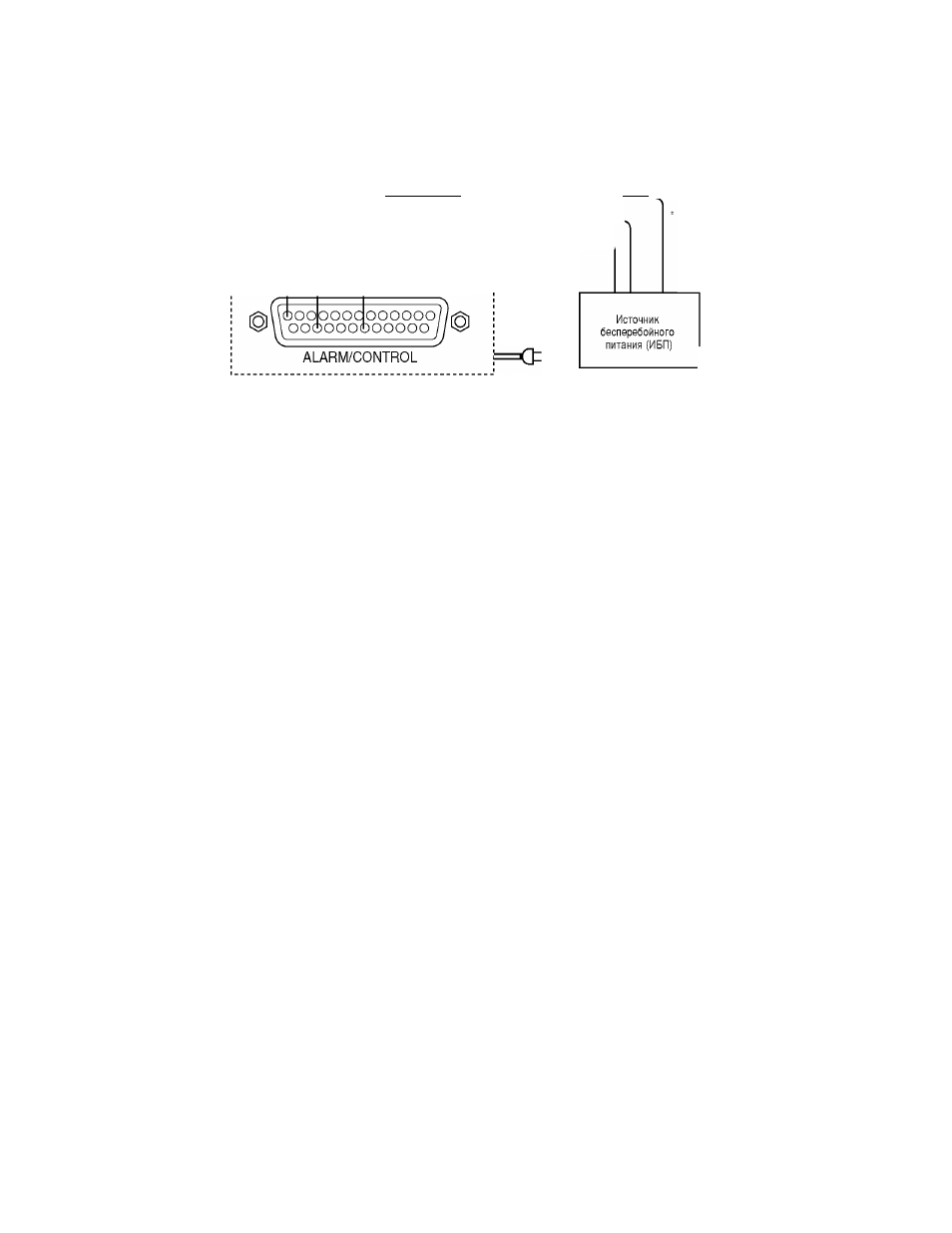

• Подключение к источнику бесперебойного питания (ИБП)
(Земля сигналов)
Данное устройство
(Вход определения пропадания питания)
(Выход окончания обработки
’'пропадания питания)
(СОМ)
(Определение)
(Отключение)
Силовой кабель
За дополнительной информацией
по подключению ИБП в части
непосредственно источника
обратитесь к руководству
пользователя на используемый
ИБП.
=0= < силовой розетке
• Подключение к выходу управления
Когда подключено устройство подачи тревоги, такое как звонок или лампа, можно использовать сигнал с контактов 15 - 18, чтобы
объявить тревогу путем подачи звонка или зажигания ламп^
1
.
В данном примере показывается, как осуществить подключение при ошибке вывода жесткого диска (разъем 16).
(Земля сигналов)
(Вывод ошибки жесткого диска)
оооооооооо
ООО
О О О О О О О О О Ф О О
Л1ДВМ/00МТВ01
Устройство I
объявления
тревоги
Реле, т.д.
Установите в зависимости
от ваших потребностей
