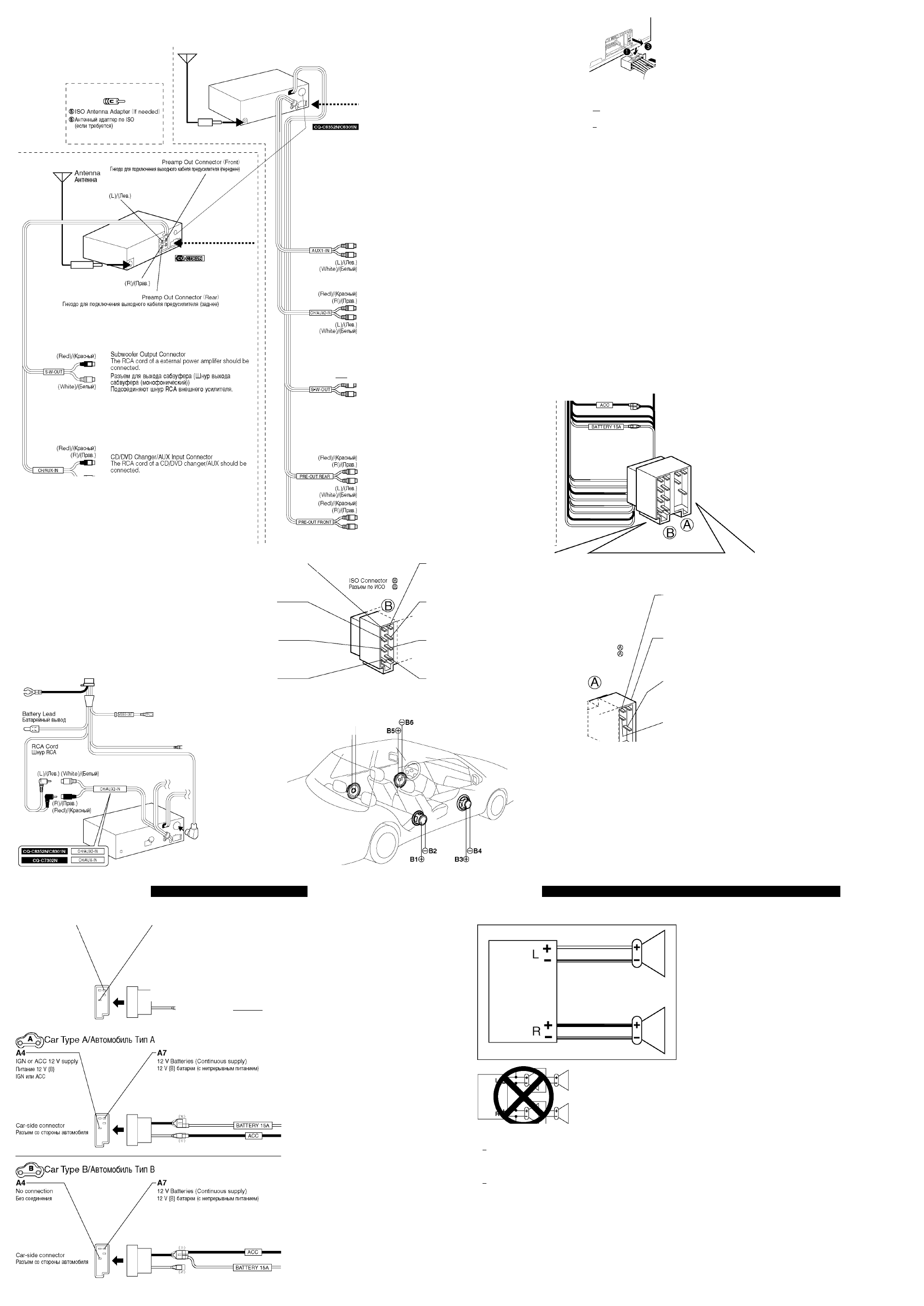

Wiring/Монтаж электропроводок
Fuse (15 A) Refer fuse replacement to your nearest authorized Panasonic
Service Centre. Do not try fuse replacement by yourself.
Плавкий предохранитель (на 15A) За заменой плавкого предохранителя следует обращаться
к ближайшему авторизованному центру техобслуживания «Panasonic».
Нельзя самому пытаться заменить плавкий предохранитель.
CD Changer Control Connector The DIN cord of a CD changer (ex.
CX-DP880) should be connected.
Разъем для подключения CD-чейнджера Подсоединяют шнур DIN CD-
чейнджера (например, CX-DP880).
(Red)/(Kрасный)
(Р)/ (Пра в. ) TV Tuner/AUX Input Connector
The RCA cord of a TV Tuner/AUX should be connected.
Гнездо для телевизионного тюнера/входа AUX
Подсоединяют шнур RCA телевизионного тюнера/AUX.
CD/DVD Changer/AUX Input Connector
The RCA cord of a CD/DVD changer/AUX should be connected.
Гнездо для CD/DVD-чейндежра/входа AUX
Подсоединяют шнур RCA CD/DVD-чейнджера/AUX.
(Red)/( Kp асный) Subwoofer Output Connector
The RCA cord of a external power amplifer should be connected.
Разъем для выхода сабвуфера (Шнур выхода сабвуфера (монофонический))
(White)/(Белый) Подсоединяют шнур RCA внешнего усилителя.
Гнездо для CD/DVD-чейндежра/входа AUX
(1)/(Л е в.) Подсоединяют шнур RCA CD/DVD-чейнджера/АиХ.
(ШЬ1Ге)/(Белый)
(Ц/(Лев.)
(ШБ1Ге)/(Белый)
Pre-out Cord (Rear)
Шнур предвыхода (задний)
Pre-out Cord (Front)
Шнур предвыхода (передний)
/!\ Caution To prevent damage to the unit, do not connect the power connector until the whole
wiring is completed.
A Внимание Во избежание повреждения прибора не следует подсодениять силовой разъем до полного
завершения монтажа электропроводок.
HZOCI : (Огапде)/(Оранжевый)
External Mute Lead
To the Navi Mute lead of the Panasonic car navigation system
or car telephone mute lead.
Внешний выводной провод для приглушения звука
К выводу Navi Mute автомобильной навигационной оиотемы «Panasonic»
или выводу для приглушения звука для автомобильного телефона.
C2 : (Brown w/white stripe)/(Kоричневый с белой полоской)
Not used / Не используется
C4 : (Blue w/white stripe)/(Cиний провод с белой полоской)
Amp-Relay Control Power Lead To Panasonic power amplifier. (Max. 100 mA)
(synchronized with the power on/off of amplifier)
Силовой провод релейного управления усилителем
К усилителю мощности «Panasonic». (Макс.100 тЛ) (с синхронизацией со
включением/отключением питания усилителя)
A5
^ZDC3 : (Brown w/black stripe)/(Коричневый провод с черной полоской)
External Remote Control Lead
When using a non-Panasonic external remote control,
refer to the manufacture for their product before connecting.
Выводной провод внешнего дистанционного управления
В случае использования внешнего дистанционного управления, иного, чем марки
«Panasonic», следует перед подключением обращаться к изготовителю продукции.
• A CD changer, a DVD changer and AUX cannot be connected at the same time.
Невозможно подсоединить CD-чейнджер, DVD-чейнджер и AUX одно
System Upgrade Example: Connecting with the DVD changer
/Пример расширения системы: Соединение с DVD-чейнджером
CX-DH801N
(Option)
(по опции)
Ground Lead
Заземляющий вывод
To the Hide-away Unit: CY-VM1500EX
К скрытому аппарату: CY-VM1500EX
Remote-In (RCA)
Дистанц.-вход (RCA)
Video Control Lead (output)
Провод видеоуправления (вывод)
A Video Output
Видеовывод
RCA Cord
Шнур DIN
CQ-C8352N/C8301N/C7302N
B7 :
Rear Left + (Green)
Задний левый + (Зеленый)
B5 :
Front Left + (White)
Передний левый + (Белый)
B3 :
Front Right + (Gray)
Передний правый + (Серый)
B1
Rear Right + (Violet)
Задний правый + (Фиолетовый)
B8 :
Rear Left - (Green w/black stripe)
Задний левый - (Зеленый провод с черной полоской)
B6 :
Front Left - (White w/black stripe)
Передний левый - (Белый провод с черной полоской)
B4 :
Front Right - (Gray w/black stripe)
Передний правый - (Серый провод с черной полоской)
B2 :
Rear Right - (Violet w/black stripe)
Задний правый - (Фиолетовый провод с черной полоской)
©B8
B7+
ISO Connector
Разъем по ИСО
A7 : (Red)/(Красный)
Power Lead (ACC or IGN) To ACC power, +12 V DC.
Силовой выводной провод (АСС или IGN) К питанию АСС, +12 V пост.т.
A8 : (Black)/(Черный)
Ground Lead To a clean, bare metallic part of the car chassis.
Заземляющий проводК чистой, обнаженной металлической части автомобильного шасси.
A4 : (Yellow)/(Желтый)
Battery Lead To the car battery, continuous +12 V DC.
Вывод батареиК автомобильной батарее, непрерывн. +12 V пост.т.
A5 : (Blue)/(Синий)
Motor Antenna Relay Control Lead To Motor Antenna. (Max. 100 mA) (This lead is not
intended for use with a switch actuated power antenna)
Выводной провод релейного управления антенной с моторным приводом
К антенне с моторным приводом. (Макс.100 тА) (Этот выводной провод не предназначен для
применения с антенной с моторным приводом, включаемой переключателем)
J К.
Power connector/Силовой разъем Speaker Connection/Монтаж электропроводок громкоговорителей
i)Standard ISO/Стандарт ISO
A7-
IGN or ACC 12 V supply
Питание 12 V {B}
IGN или ACC
Car-side connector
Разъем со стороны автомобиля
A4
12 V Batteries (Continuous supply)
12 V {B} батареи (с непрерывным питанием)
(*)
(*)
I BATTERY 15Â1=
Precautions (ISO Connector)
•The pin arrangement of the power connector
conforms to ISO standard.
•Please check that the pin arrangement of the
connector in your car conforms to ISO standard.
•For car types A and B, change the wiring of the
red and yellow leads as shown at below.
•After connection, insulate the portions marked (+)
with insulating tape.
Note: For cars other than types A and B, please
consult your local car shop.
Меры предосторожности (по разъему по ISO)
•Раоположение контактов (штырьков) на оиловом разъеме
ооответотвует отандарту ISO.
•Следует проверить и убедитьоя, что раоположение контактов
(штырьков) на оиловом разъеме в Вашем автомобиле
ооответотвует отандарту ISO.
•Для автомобилей Типа А и Типа В оледует переменить краоную
и желтую проводки так, как показано на рио. ниже.
•По окончании монтажа проводок оледует изолировать учаотки,
обозначенные знаком (+), изоляционной лентой.
Примечание: Для автомобилей иных типов, чем А и В, оледует
коноультироватьоя о меотным магазином или дилером
по продаже автомобилей.
Connect as follows.
Монтируют проводки так, как показано на рис. ниже.
•Use ungrounded speakers only.
Allowable input : 70 W or more
Impedance : 4 - 8 D
•Distance between speaker and amplifier: 30 cm or more
•Следует применять только незаземленные громкоговорители.
Допускаемый вход: 70 W {Вт} или более
Импеданс: От 4 - 8 D {Ом}
•Расстояние между громкоговорителями и усилителем: 30 cm или более
А Caution
•Do not connect more than one speaker to
one set of speaker leads. (except for connecting to
a tweeter)
A Внимание
•Нельзя подсоединять два и более громкоговорителя к одному
набору выводных проводов громкоговорителя. (за исключением
случая подсоединения к громкоговорителю для
воспроизведения верхних частот)
•Do not use a 3-wire type speaker system
having a common earth lead.
•Не следует применять трехпроводную громкоговорительную систему,
имеющую общий заземляющий провод.
