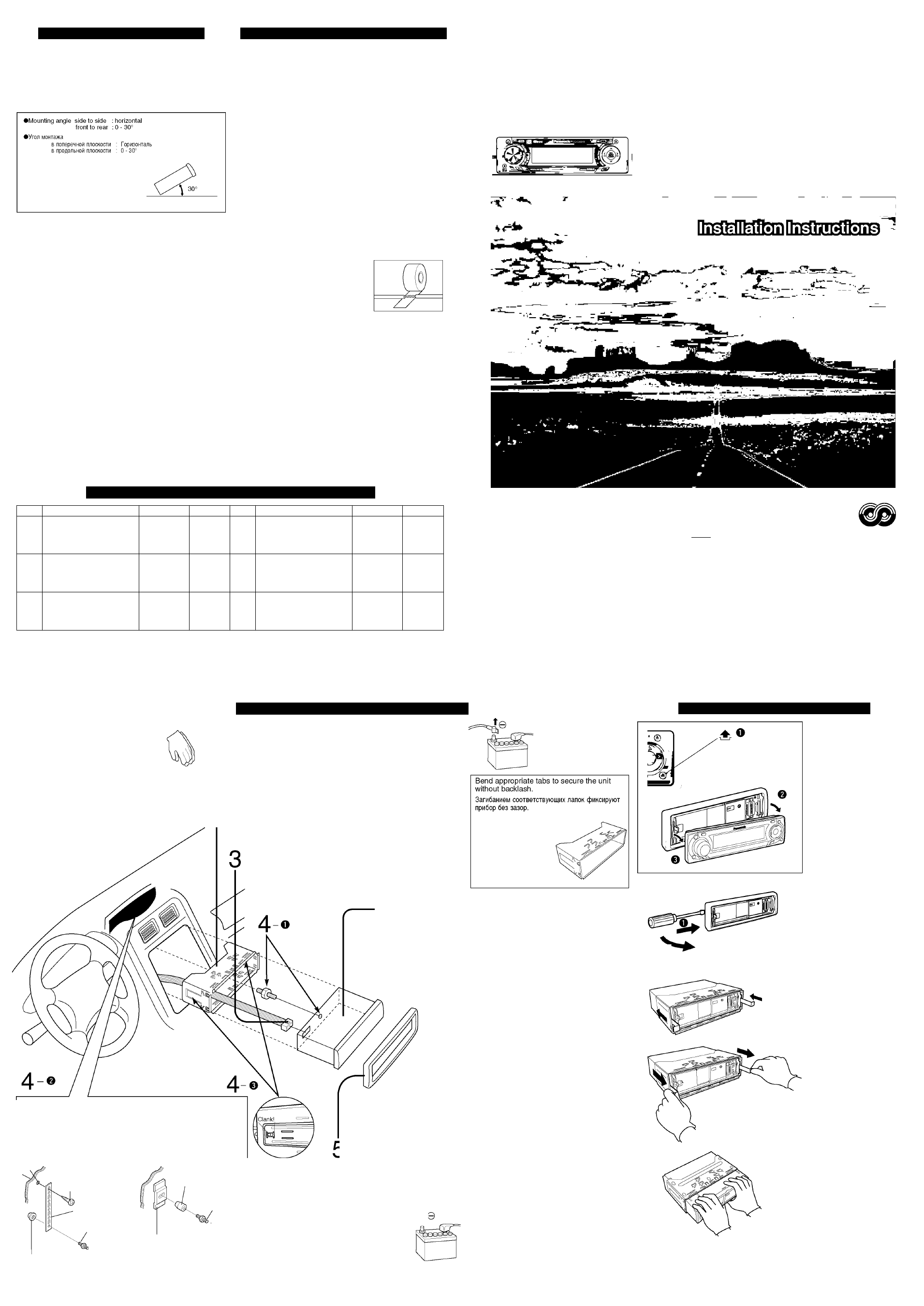

Before Installation/Перед монтажом

Consult a professional for installation.

•Verify the radio using the antenna and speakers before installation.

По вопросу монтажа следует обращаться к специалисту.

•Перед монтажом проверяют радиоприемник с помощью

антенны и громкоговорителей.

•Mounting space

•Площадь под монтаж

53 mm

I

182

mm

4.5 mm - 6.0 mm

Remove Mounting Collar © and Trim Plate © from the main

unit temporarily, which are already mounted at shipment.

Временно снимают с главного блока прибора монтажную раму © и

обрамление ©, смонтированные при отгрузке.

Before Wiring/Перед монтажом электропроводок

Exclusively operated with 12 V battery with negative (-)

ground.

Connect the power lead (red) very last.

(for non-ISO connector)

Connect the battery lead (yellow) to the positive (+) terminal of

the battery or fuse block terminal (BAT). (for non-ISO connector)

Strip about 5 mm of the lead ends for connection.

(for non-ISO connector)

Apply insulating tape to bare leads.

Secure loosened leads.

Работает только с питанием от 12 V {B} батареи

с отрицательной (-) землей.

Подсоединяют силовой выводной провод (красный) последним.

(Для разъема, не соответствующего ISO)

Подсоединяют выводной провод (желтый) к положительному (+) выводу

батареи или клемме блока плавких предохранителей (BAT).

(Для разъема, не

соответствующего ISO)

С концов выводных проводов снимают изоляцию на длине около 5

mm {мм} для соединения. (Для разъема, не соответствующего ISO)

На обнаженные выводные провода

накладывают изоляционную ленту.

Фиксируют ослабленные выводные провода.

Supplied Hardware/Детали, входящие в комплектацию поставки

No./№

Item/Наименование деталей

Diagram/Эскизы

Q'ty/Кол-во

No./№

Item/Наименование деталей

Diagram/Эскизы

Q'ty/Кол-во

Ф

Mounting Collar
Монтажная рама

YEFX0217222

-4Г

'

1

®

Trim Plate C8352N/C8301N:

Обрамление YEFC05606

C7302N:

YEFC050001

1

®

Mounting Bolt (5 mm

0

)

Монтажный болт (5 mm {мм}

0

)

*

1

ISO Antenna Adapter
Антенный адаптер по ISO

*

1

Power Connector

Силовой разъем

YEAJ02872

1

Lock Cancel Plate
Пластина снятия стопорения

*

2

Panasonic

WMA MP3 CD Player/Receiver with Full Dot Matrix Display

CQ-C8352N/C8301N/C7302N

(CQ-C8301N)

1Изэ^дв12щаав1ЭЕ1аайЕщ

DIGITAL AUDIO

I TEXT I

\Л/М/\ MPÍ

HÑISI

•Please read these instructions carefully before using this product and keep this manual for future reference.

•Перед началом эксплуатации просим прочитать настоящую инструкцию внимательно и хранить ее на пользование на будущее.

Matsushita Electric Industrial Co., Ltd.

Web Site : http://panasonic.net

* W, ® and ® consist of a set. (YEP0FZ5711) * ®, ® и ® составляют комплект. (YEP0FZ5711)

YEFM294216 ND0406-0 Printed in China

Installation/Монтаж

How to install the unit/Как смонтировать прибор

How to remove the unit/Как снять прибор

Ж е

S Caution • Wear gloves for safety.

• Make sure that wiring is completed

before installation.

Ж Внимание • Следует надеть перчатки для

безопасности.

• Следуетубедиться, что монтаж

электропроводок завершен до монтажа
прибора.

Г

1

2

Remove the cable from the battery negative terminal.

Отсоединяют кабель от отрицательного вывода батареи.

Mounting collar © insertion

Bend mounting tabs.

Вставление монтажной рамы ©.

Загибают монтажные лапки.

Connection

of

power

connector

®

Подсоединение силового разъема ®

4

Securing to the fire wall
Крепление к теплоизоляционной панели

Using the rear support strap (Option)

С помощью задней опорной планки (по опции)

3 mm

ф

Tapping Screw (Option)

Самонарезающий винт (по опции)

Using the Rubber bushing (Option)

С помощью резиновой втулки (по опции)

Rubber

Bushing

(Option)

Резиновая втулка (по опции)

Rear Support Strap (Option)

Задняя опорная планка (по опции)

Hexagonal nut (Option)

Шестигранная гайка (поопции)

Mounting Bolt w

Монтажный болт ®

To the unit

К прибору

Mounting Bolt w

Монтажный болт

W

Rear Support Bracket
(supplied with car)

Задний опорный кронштейн
(поставляемый с автомобилем)

To the unit

К прибору

Snapping point

Моментальный снимок

пункта

Trim plate ® mounting

Установка обрамления ®

Battery Cable reconnection

Повторное подсоединение

кабеля к батарее

Main unit securing

Крепление главного

блока

Ж Caution

When this unit is installed in dashboard,

ensure that there is sufficient air flow

around the unit to prevent damage from

overheating, do not block any ventilation

holes on the unit.

Ж Внимание

При монтаже настоящего устройства на панель

приборов следует обеспечить достаточный поток
воздуха вокруг него во избежание его

повреждения из-за перегрева, причем не

следует закрывать вентиляционные отверстия

устройства.

О Screw the mounting bolt @ into the main unit.

О Securing to the fire wall.

e Snap the right and left springs into each hole.

О Завертывают Монтажный болт @ в главный блок.
О Крепление к теплоизоляционной панели.

e

Вводят правую и левую пружины в отверстия под них.

w

о

w

1

Remove the face plate.

Снимают лицевую панель

прибора.

2

Remove the trim plate ®.

Снимают обрамнение ®.

3

Lock release

О Insert the lock cancel plate

® until you hear a click.

О Pull the main unit.

Снятие стопорения

О Вставляют пластину снятия

стопорения ®до щелчка.

О Тяните главную единицу.

4

Pull out the unit with

both hands.

Вытаскивают

обеими

руками прибор.
