ALLIGATOR NS-105 “Инструкция по установке”  2004 Saturn High-Tech, Inc. USA
8
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
18-КОНТАКТНЫЙ РАЗЪЕМ (нижний ряд):
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
ВНИМАНИЕ: Не перепутайте этот провод с тонким Черным проводом антенны, который выходит из цен-
трального блока управления отдельно.
ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД КАНАЛА 2 (15А) / ВЫХОД ДЛЯ ДОПОЛНИТЕЛЬНОЙ БЛО-
КИРОВКИ ДВИГАТЕЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ ОСВЕЩЕНИЕМ / ВЫХОД
ДЛЯ ЗАКРЫВАНИЯ ОКОН АВТОМОБИЛЯ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНЫМ ПЕЙДЖЕ-
РОМ
ТЕМНО-СИНИЙ провод может быть запрограммирован для выполнения различных функций. В зависимости
от состояния программируемой функции № 17, ТЕМНО-СИНИЙ провод системы может использоваться как:
1) выход дополнительного канала 2 системы с программируемым алгоритмом работы (заводская уста-
новка функции № 17);
2) выход для дополнительной блокировки двигателя;
3) выход для управления внутрисалонным освещением автомобиля;
4) выход для закрывания окон автомобиля;
5) выход для управления дополнительным пейджером;
Максимальный ток нагрузки 15А.
1) Штатная функция ТЕМНО-СИНЕГО провода – “выход канала 2 системы для отпирания замка ба-
гажника”.
На ТЕМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии и удер-
живании кнопки
передатчика в течение 1.5 секунд при снятой охране и выключенном зажигании. Данный
выход системы предназначен для дистанционного открывания электрического замка крышки багажника
(если автомобиль им оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит датчик удара и триггер капота/багажника для того, чтобы открывание
багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, сис-
тема опять автоматически возьмет эти цепи под охрану.

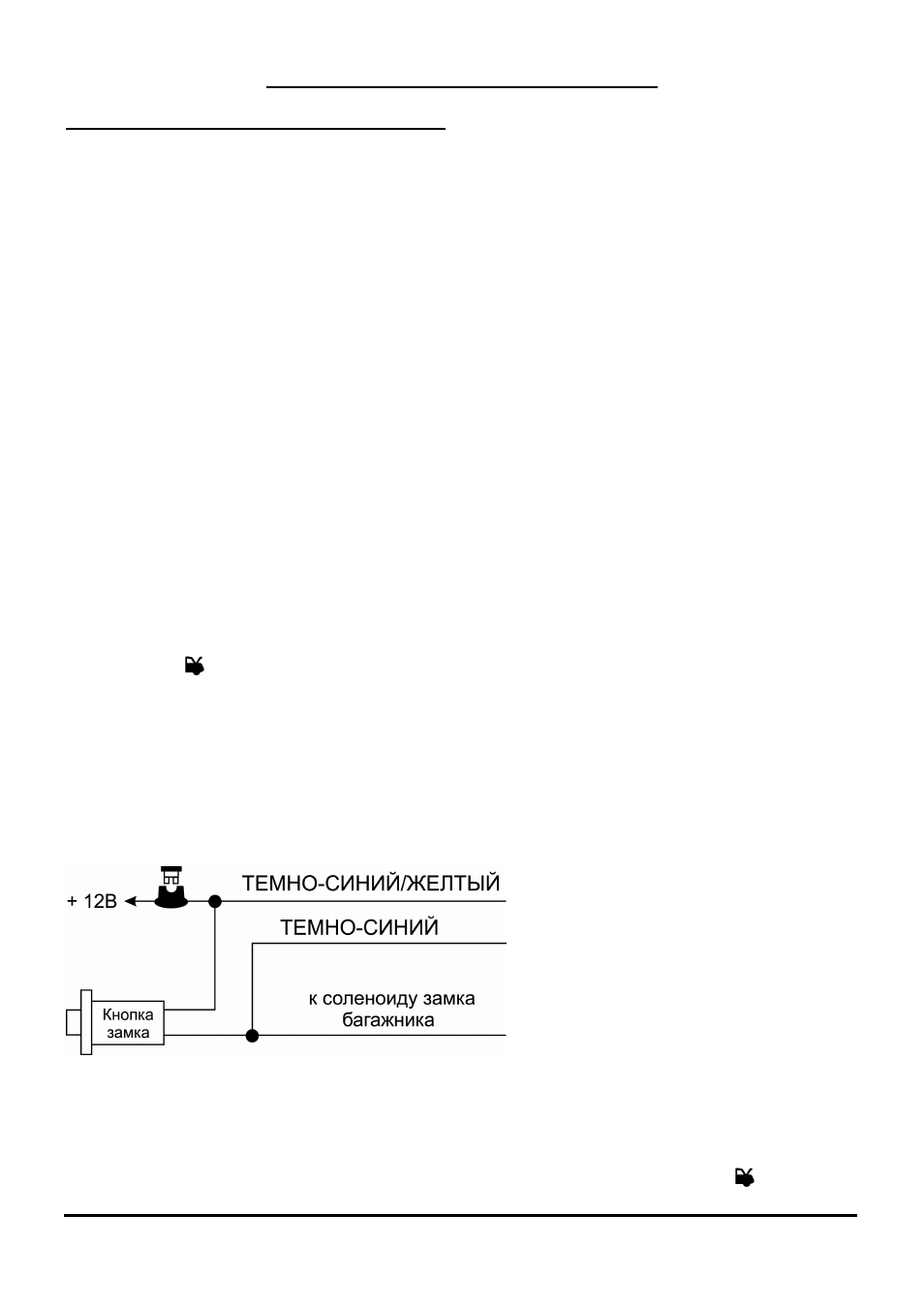

Подсоединение: Для дистанционного отпи-
рания замка багажника подсоедините ТЕМ-
НО-СИНИЙ
провод и ТЕМНО-
СИНИЙ/ЖЕЛТЫЙ провод системы как пока-
зано на схеме.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 системы в этом случае
может быть запрограммирован при установке системы (программируемая функция № 16) как
♦ “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка
передатчика
удерживается в нажатом положении, но не более 25 секунд;
